Détails sur le produit:
|
| Nom: | Roulements à rouleaux cylindriques à une rangée | Profil d'alésage: | Droit |
|---|---|---|---|
| Matériau des cages: | Cage en acier/ Cage moulée en plastique / Cage en laiton usiné | Matériau de roulement: | Roulement Acier 100Cr6, GCr15, AISI 52100 |
| Nombre de rangées de rouleaux: | Rangée simple | Classe de précision: | RBEC 1 / ISO P0 |
| Séparable: | Bague intérieure - Un côté | Autres caractéristiques: | Haute Capacité | Anneau intérieur à 1 nervure | Bague extérieure à 2 nervures | ID de cage sur la ba |
| Surligner: | Roulement à rouleaux de précision de NJ2207E,la rangée simple a scellé les roulements à rouleaux cylindrique,trou droit cylindrique scellé de roulements à rouleaux |
||

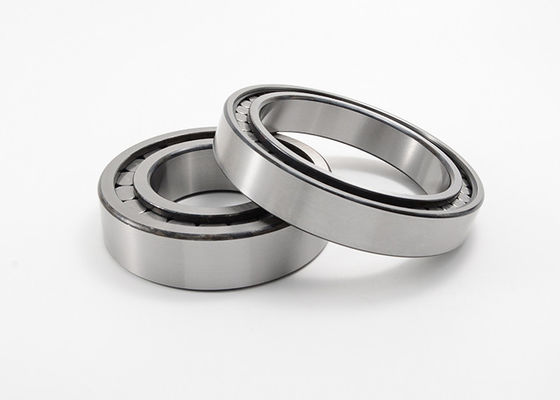

Anneau intérieur démontable NJ2207E de roulement à rouleaux de trou droit simple cylindrique de rangée
roulement à rouleaux cylindrique de Simple-rangée avec la conception de NJ
Cage en acier, cage en laiton usinée ou cage moulée en plastique PA66 Matetrial ; RBEC 1 | OIN P0 ; Rangée simple ; Anneau intérieur - un séparable latéral ; Aucun anneau ressort ; Relubricatable ; Dégagement interne de C0-Medium ; Arrêtoir
Une incidence cylindrique de simple-rangée avec la conception de NJ, se compose d'un anneau intérieur et externe solide avec les rouleaux cylindrique dans une cage. L'anneau externe a deux nervures rigides, alors que l'anneau intérieur a une nervure rigide. En conséquence, les incidences de NJ peuvent soutenir les forces radiales aussi bien que les forces axiales dans une direction simple. Ce type de rapport est employé comme incidence de soutien. Les incidences de soutien permettent le déplacement axial de l'axe relativement au logement dans une direction. L'axe est placé axialement dans l'autre direction. Des incidences de NJ peuvent également être employées en tant que placer des incidences en les combinant avec des anneaux d'angle de HJ (disponibles séparément). Plaçant des incidences sont employés pour localiser un axe axialement dans les deux directions.
Caractéristiques principales :
Plein fâcheux droit cylindrique Ring Specifications intérieur démontable de roulement à rouleaux de rangée simple :
| Rapport du code | Dimensions | La masse | Estimations de charge de base | Vitesse de limitation | |||||||
| d | D | B | rsmin | d1 | D1 | FW, Ew | dynamique | statique | |||
| Cr | Cor | ||||||||||
| millimètre | kilogramme | KN | T/MN | ||||||||
| NJ2203E | 17 | 40 | 16 | 0,6 | — | 32,4 | 22,1 | 0,053 | 24 | 22 | 18000 |
| NJ2204E | 20 | 47 | 18 | 1 | — | 38,8 | 26,5 | 0,15 | 32,5 | 31 | 16000 |
| NJ2205E | 25 | 52 | 18 | 1 | — | 43,8 | 31,5 | 0,169 | 34,5 | 34,5 | 15000 |
| NJ2206E | 30 | 62 | 20 | 1 | — | 52,5 | 37,5 | 0,261 | 49 | 50 | 12000 |
| NJ2207E | 35 | 72 | 23 | 1,1 | — | 60,7 | 44 | 0,416 | 42 | 65,5 | 10000 |
| NJ2208E | 40 | 80 | 23 | 1,1 | — | 67,9 | 49,5 | 0,504 | 71 | 75 | 9000 |
| NJ2209E | 45 | 85 | 23 | 1,1 | — | 73 | 54,5 | 0,544 | 73,5 | 81,5 | 8500 |
| NJ2210E | 50 | 90 | 23 | 1,1 | — | 78 | 59,5 | 0,586 | 78 | 88 | 8000 |
| NJ2211E | 55 | 100 | 25 | 1,5 | — | 86,3 | 66 | 0,812 | 98 | 118 | 7000 |
| NJ2212E | 60 | 110 | 28 | 1,5 | — | 95,7 | 72 | 1,1 | 129 | 153 | 6300 |
| NJ2213E | 65 | 120 | 31 | 1,5 | — | 104 | 78,5 | 1,46 | 150 | 183 | 5600 |
| NJ2214E | 70 | 125 | 31 | 1,5 | — | 109 | 83,5 | 1,55 | 156 | 196 | 5300 |
| NJ2215E | 75 | 130 | 31 | 1,5 | — | 114 | 88,5 | 1,64 | 163 | 208 | 5300 |
| NJ2216E | 80 | 140 | 33 | 2 | — | 123 | 95,3 | 2,05 | 186 | 245 | 4800 |
| NJ2217E | 85 | 150 | 36 | 2 | — | 131 | 100,5 | 2,55 | 215 | 275 | 4500 |
| NJ2218E | 90 | 160 | 40 | 2 | — | 140 | 107 | 3,23 | 240 | 315 | 4300 |
| NJ2219E | 95 | 170 | 43 | 2,1 | — | 149 | 112,5 | 3,98 | 285 | 375 | 3800 |
| NJ2220E | 100 | 180 | 46 | 2,1 | — | 157 | 119 | 4,85 | 335 | 440 | 3800 |
| NJ2222E | 110 | 200 | 53 | 2,1 | — | 174 | 132,5 | 6,89 | 380 | 520 | 3400 |
| NJ2224E | 120 | 215 | 58 | 2,1 | — | 188 | 143,5 | 8,54 | 450 | 610 | 3200 |
| NJ2226E | 130 | 230 | 64 | 3 | — | 202 | 153,5 | 10,6 | 530 | 735 | 3000 |
| NJ2228E | 140 | 250 | 68 | 3 | — | 217 | 169 | 14,7 | 570 | 830 | 4500 |
| NJ2230E | 150 | 270 | 73 | 3 | — | 234 | 182 | 18,7 | 655 | 980 | 4300 |
| NJ2232E | 160 | 290 | 80 | 3 | — | 252 | 193 | 23,5 | 800 | 1180 | 3800 |
| NJ2234E | 170 | 310 | 86 | 4 | — | 270 | 205 | 35,7 | 950 | 1400 | 3200 |
| NJ2236E | 180 | 320 | 86 | 4 | — | 280 | 215 | 30,9 | 1000 | 1500 | 3200 |
| NJ2248EX | 240 | 440 | 120 | 4 | — | 365 | 295 | 82,8 | 1830 | 2800 | 2400 |
| NJ2252E | 260 | 480 | 130 | 5 | — | 397 | 320 | 112 | 2160 | 3350 | 2200 |
