Détails sur le produit:
|
| Nom: | Roulements à rouleaux cylindriques à une rangée de cage en laiton | Capacité de déplacement axial: | Dans les deux sens |
|---|---|---|---|
| Partie portante: | Roulement complet | Type d'alésage: | cylindrique |
| Cage: | Laiton usiné | Nombre de brides, anneau intérieur: | 0 |
| Nombre de brides, bague extérieure: | 2 | Nombre de rangées: | 1 |
| Jeu interne radial: | NC | Fonction de relubrification: | Sans |
| Surligner: | roulement à rouleaux en laiton de précision de cage,Roulement à rouleaux de précision cylindrique,rangée simple cylindrique de rouleaux à paliers |
||

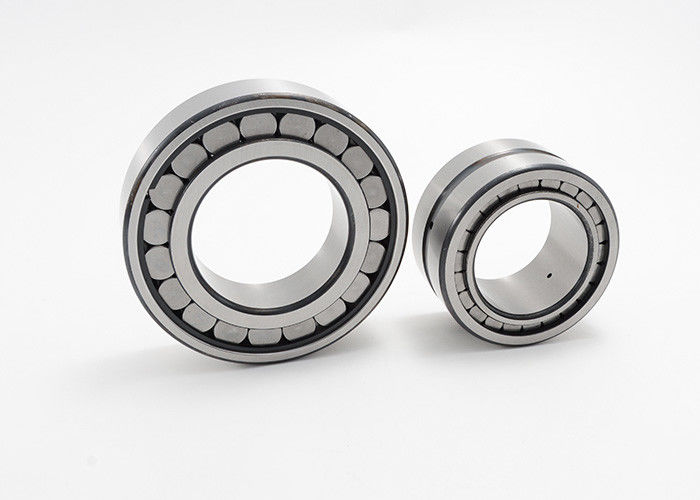

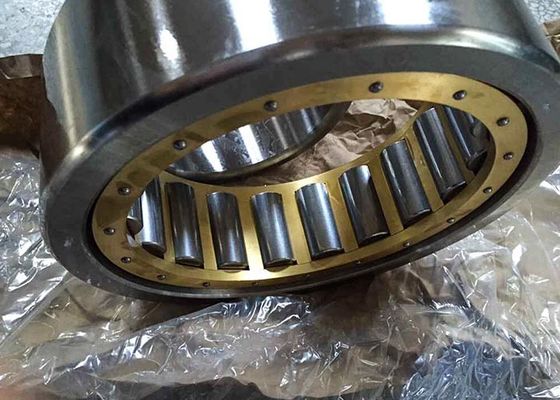

Anneau intérieur démontable NU1018M1 de cage de rangée simple cylindrique en laiton de roulements à rouleaux
Des roulements à rouleaux cylindrique de rangée simple sont conçus pour adapter aux charges radiales élevées en combination avec des grandes vitesses. N'avoir deux brides intégrales sur l'anneau externe et aucune bride sur l'anneau intérieur, incidences de conception du NU peut adapter au déplacement axial dans les deux directions. Une caractéristique importante est la conception séparable, qui facilite monter et permet aux composants de rapport d'être échangés.
Cachetage :
Les roulements à rouleaux cylindrique sont assurés dans une conception ouverte.
Température de fonctionnement :
Les roulements à rouleaux cylindrique d'armement complet conviennent aux températures de fonctionnement – du °C 30 à +120 °C.
MOUETTE offre à plus de tables d'échange le roulement à rouleaux cylindrique.
S'il y a n'importe quel besoin, sentez-vous libre pour entrer en contact.
Type intérieur démontable caractéristiques du NU d'anneau de cage de rangée simple cylindrique en laiton de roulements à rouleaux :
| Rapport du code | Dimensions | La masse | Estimations de charge de base | Vitesse de limitation | ||||||
| d | D | B | rsmin | D1 | FW, Ew | dynamique | statique | |||
| Cr | Cor | |||||||||
| millimètre | kilogramme | KN | T/MN | |||||||
| NU1005 | 25 | 47 | 12 | 0,6 | 38,8 | 30,5 | 0,083 | 13,4 | 12 | 28000 |
| NU1006 | 30 | 55 | 13 | 1 | 45,6 | 36,5 | 0,129 | 16,6 | 16 | 2400 |
| NU1007M1 | 35 | 62 | 14 | 1 | 54,5 | 42 | 0,181 | 24,5 | 26 | 20000 |
| NU1008M1 | 40 | 68 | 15 | 1 | 57,6 | 47 | 0,23 | 29 | 32 | 19000 |
| NU1009M1 | 45 | 75 | 16 | 1 | 65,3 | 52,5 | 0,28 | 34,5 | 39 | 16000 |
| NU1010M1 | 50 | 90 | 20 | 1,1 | 70 | 57,5 | 0,268 | 36 | 41,5 | 15000 |
| NU1011M1 | 55 | 90 | 18 | 1,1 | 79 | 64,5 | 0,45 | 41,5 | 50 | 14000 |
| NU1012M1 | 60 | 95 | 18 | 1,1 | 81,6 | 69,2 | 0,478 | 44 | 55 | 13000 |
| NU1013M1 | 65 | 100 | 18 | 1,1 | 88,5 | 74 | 0,512 | 45 | 58,5 | 12000 |
| NU1014M1 | 70 | 110 | 20 | 1,1 | 97,5 | 79,5 | 0,706 | 64 | 81,5 | 11000 |
| NU1015M1 | 75 | 115 | 20 | 1,1 | 101 | 85 | 0,75 | 65,5 | 85 | 10000 |
| NU1016M1 | 80 | 125 | 22 | 1,1 | 109 | 91,5 | 0,99 | 76,5 | 98 | 9500 |
| NU1017M1 | 85 | 130 | 22 | 1,1 | 114 | 96,5 | 1,05 | 78 | 104 | 9000 |
| NU1018M1 | 90 | 140 | 24 | 1,5 | 122 | 103 | 1,31 | 93 | 125 | 8500 |
| NU1019M1 | 95 | 145 | 24 | 1,5 | 127 | 108 | 1,42 | 96,5 | 129 | 8000 |
| NU1020M1 | 100 | 150 | 24 | 1,5 | 132 | 113 | 1,48 | 98 | 134 | 7500 |
| NU1021M1 | 105 | 160 | 26 | 2 | 140 | 119,5 | 1,84 | 112 | 153 | 7000 |
| NU1022M1 | 110 | 170 | 28 | 2 | 149 | 125 | 2,31 | 140 | 190 | 7000 |
| NU1024M1 | 120 | 180 | 28 | 2 | 159 | 135 | 2,47 | 150 | 208 | 6300 |
| NU1026M1 | 130 | 200 | 33 | 2 | 175 | 148 | 3,8 | 180 | 250 | 5600 |
| NU1028M1 | 140 | 210 | 33 | 2 | 185 | 158 | 4,09 | 183 | 265 | 5300 |
| NU1030M1 | 150 | 225 | 35 | 2,1 | 198 | 169,5 | 4,93 | 208 | 310 | 5000 |
| NU1032M1 | 160 | 240 | 38 | 2,1 | 211 | 180 | 5,92 | 245 | 355 | 4800 |
| NU1034M1 | 170 | 260 | 42 | 2,1 | 227 | 193 | 7,96 | 300 | 430 | 4500 |
| NU1036M1 | 180 | 280 | 46 | 2,1 | 244 | 205 | 10,5 | 360 | 520 | 4500 |
| NU1038M1 | 190 | 290 | 46 | 2,1 | 254 | 215 | 10,9 | 365 | 550 | 4300 |
| NU1040M1 | 200 | 310 | 51 | 2,1 | 269 | 229 | 14,1 | 400 | 600 | 3800 |
| NU1044M1 | 220 | 340 | 56 | 3 | 297 | 250 | 20,5 | 510 | 765 | 3200 |
| NU1048M1 | 240 | 360 | 56 | 3 | 317 | 270 | 20,4 | 540 | 850 | 3000 |
| NU1052M1 | 260 | 400 | 65 | 4 | 349 | 296 | 29,9 | 655 | 1020 | 2800 |
| NU1056M1 | 280 | 240 | 65 | 4 | 369 | 316 | 31,4 | 680 | 1100 | 2800 |
| NU1060M1 | 300 | 460 | 74 | 4 | 402 | 340 | 46,5 | 900 | 1430 | 2400 |
| NU1064M1 | 320 | 480 | 74 | 4 | 422 | 360 | 48,5 | 915 | 1500 | 2400 |
| NU1068M1 | 340 | 520 | 82 | 5 | 455 | 385 | 63 | 1120 | 1830 | 2200 |
| NU1072M1 | 360 | 540 | 82 | 5 | 475 | 405 | 66 | 1140 | 1900 | 2200 |
| NU1076M1 | 380 | 560 | 82 | 5 | 495 | 425 | 71 | 1180 | 2000 | 2000 |
| NU1080M1 | 400 | 600 | 90 | 5 | 527 | 450 | 89,8 | 1370 | 2320 | 1900 |
| NU1084M1 | 420 | 620 | 90 | 5 | 547 | 470 | 92,9 | 1400 | 2450 | 1800 |
| NU1088M1 | 440 | 650 | 94 | 6 | 574 | 493 | 104 | 1560 | 2750 | 1600 |
| NU1092M1 | 460 | 680 | 100 | 6 | 600 | 516 | 115 | 1660 | 3000 | 1600 |
| NU1096M1 | 480 | 700 | 100 | 6 | 620 | 536 | 134 | 1700 | 3100 | 1500 |
| NU10/500M1 | 500 | 720 | 100 | 6 | 640 | 556 | 133 | 1760 | 3200 | 1500 |
| NU12/500M1 | 500 | 920 | 185 | 6 | 728 | 576 | 585 | 5280 | 8500 | 950 |
| NU10/530M1 | 530 | 780 | 112 | 6 | 692 | 593 | 190 | 2290 | 4050 | 1000 |
| NU20/530M1 | 530 | 780 | 145 | 6 | 704 | 591 | 255 | 3740 | 7350 | 1000 |
| NU10/560M1 | 560 | 820 | 115 | 6 | 726 | 625 | 210 | 2330 | 4250 | 1000 |
| NU20/560M1 | 560 | 820 | 150 | 6 | 726 | 625 | 290 | 3800 | 7650 | 1000 |
| NU12/560M1 | 560 | 1030 | 206 | 6 | 741 | 626 | 805 | 7210 | 11200 | 800 |
| NU10/600M1 | 600 | 870 | 118 | 6 | 779 | 667 | 245 | 2750 | 5100 | 900 |
| NU20/600M1 | 600 | 870 | 155 | 6 | 793 | 661 | 325 | 4180 | 8000 | 900 |
| NU12/600M1 | 600 | 1090 | 155 | 9,5 | 935 | 749 | 710 | 5610 | 9800 | 850 |
| NU10/630M1 | 630 | 920 | 128 | 7,5 | 837 | 702 | 285 | 3410 | 6200 | 1000 |
| NU20/630M1 | 630 | 920 | 170 | 7,5 | 832 | 699 | 400 | 4730 | 9500 | 850 |
| NU12/630M1 | 630 | 1150 | 230 | 12 | 1005 | 751 | 1100 | 8580 | 13700 | 700 |
| NU10/670M1 | 670 | 980 | 136 | 7,5 | 891 | 747 | 350 | 3740 | 6800 | 800 |
| NU20/670M1 | 670 | 980 | 180 | 7,5 | 890 | 746 | 480 | 5390 | 11000 | 800 |
| NU10/710M1 | 710 | 1030 | 140 | 7,5 | 939 | 778 | 415 | 4680 | 8500 | 7500 |
