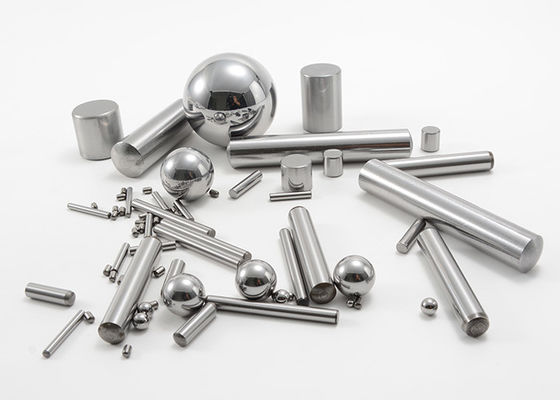

Rouleaux d'aiguille d'acier inoxydable de précision pour le mouvement de précision

Acier inoxydable de précision, rouleaux d'aiguille d'acier au chrome pour le mouvement de précision

Les rouleaux d'aiguille sont les composants essentiels employés dans diverses industries pour permettre le mouvement sans heurt et précis dans les systèmes mécaniques. Ces rouleaux cylindrique, minces, et ovales sont connus pour que leur portance et capacité élevées résiste à des conditions de fonctionnement exaltantes. Avec leurs applications et efficacité souples dans le contrôle de mouvement, les rouleaux d'aiguille jouent un rôle essentiel en assurant des performances optimales et la fiabilité dans un large éventail de machines et d'équipement.

MOUETTE est un principal fabricant des goupilles de précision, des rouleaux, des rouleaux d'aiguille et d'autres éléments.

Les goupilles, les rouleaux, les doigts, les rouleaux d'aiguille, et les axes sont tous des pièces mécaniques qui sont cylindrique dans la forme.

Nous nous spécialisons dans la production des goupilles et des rouleaux de précision. Expertise de matériaux avancés, capacités de conception, et processus de qualité permettre à notre équipe de produire des goupilles, des rouleaux, des doigts, des rouleaux d'aiguille, et des axes qui exécutent à températures élevées, des vitesses, et des charges, aussi bien que des environnements moins exaltants.

Nos goupilles et rouleaux peuvent être développés pour des capacités spécifiques comme des joints, des embrayages, et des démarreurs de cv. Tous les goupilles, rouleaux d'aiguille, et axes peuvent être fabriqués comme parties ou assemblées, en acier inoxydable en acier et, acier d'AISI S2 et d'autres matériaux.

Rouleaux d'aiguille :

Rouleaux d'aiguille de précision de qualité et rouleaux cylindrique. Notre aiguille lâche et rouleaux cylindrique sont utilisés dans un large éventail d'applications. Notre expérience de construction étendue nous équipe de la capacité pour concevoir l'aiguille lâche ou les rouleaux cylindrique basés sur vos caractéristiques. Nous travaillerons avec vous pour fabriquer un produit par votre conception précise.

Caractéristiques :

Demandes de rouleaux et de rouleaux d'aiguille

• Roulements à rouleaux d'aiguille
• Roulements à rouleaux mis en cage
• Palpeurs de came
• Roulements à rouleaux
• Incidences linéaires de voie de siège
• Poussez les roulements à rouleaux
• Goupilles d'alignement
• U-joints (rouleaux d'aiguille)
• Petits axes de moteur
• Goupilles mécaniques de minuterie
• Embrayages
• Commandes de démarreur
• Joints constants de vitesse
• Culbuteurs
• Goupilles de transmission

FAQ – Goupilles et rouleaux de précision

Q : Quelle est la définition de chaque produit, et la différence entre eux ?

: Les goupilles, les rouleaux, les doigts, les rouleaux d'aiguille, et les axes sont tous des pièces mécaniques qui sont cylindrique dans la forme. Bien que ces produits soient différents, les noms sont parfois employés l'un pour l'autre.

MOUETTE fabrique toute la ces derniers, comme parties ou assemblées, en acier inoxydable en acier et, acier à outils et d'autres matériaux.

: la « goupille » est une attache mécanique qui s'associe d'autres pièces ensemble à une assemblée. Une goupille peut agir en tant que pivot, charnière, gabarit, montage ou axe. Un gabarit est typiquement employé pour tenir un objet en place et/ou pour guider un outil fonctionnant sur le dispositif. Une goupille est employée souvent pour placer ou tenir des pièces. Quelques goupilles sont dirigées ; d'autres ne sont pas.

Le « rouleau » implique que la pièce se déplace (des petits pains) en service. Généralement un rouleau agit en tant qu'incidence, soutenant une charge le long de son diamètre extérieur.

Le « doigt » est employé souvent en même temps que la « goupille » et peut être employé comme détente ou étroitement aligner ou soutenir des pièces. Une détente empêche ou résiste au mouvement jusqu'à ce qu'elle soit libérée.

La « aiguille » ou le « rouleau d'aiguille » implique que la longueur est sensiblement plus longue que le diamètre. La pièce agit en tant qu'élément de roulement.

Le « axe » décrit la longue partie étroite d'une partie composante ou cylindrique cylindrique complexe qui a été tournée ou usinée. Quelques clients utilisent l'axe de terme pour décrire même les pièces de base que la plupart des personnes marqueraient comme goupilles ou rouleaux.

MOUETTE produit des goupilles, des rouleaux, des doigts, des rouleaux d'aiguille et des axes dans beaucoup de configurations. Nous nous spécialisons dans la précision et les pièces faites sur commande par opposition aux pièces disponibles immédiatement commerciales.

Q : Quelles sont les matières les plus communes employées pour des goupilles, des rouleaux, des doigts et des rouleaux d'aiguille ?

: Le rapport de l'acier au chrome de catégorie est fréquemment employé pour des goupilles et des rouleaux dus à ses propriétés supérieures d'usage, dureté élevée (typiquement Rockwell C 60 65) et force. Cet acier est connu en tant que 52100 (US), 100Cr6 (l'Europe), SUJ2 (Japon) et GCr15 (Chine), qui sont essentiellement identiques.

L'acier inoxydable est employé pour la protection contre la corrosion améliorée. Les 400 séries martensitique de l'acier inoxydable (le plus généralement 440) peuvent également être soumises à un traitement thermique pour réaliser les niveaux élevés de dureté. Les 300 séries austénitique de l'acier inoxydable (par exemple 302, 304, 316, etc.) offrent une meilleure résistance à la corrosion, mais doivent être fournies (et a donc traité) en condition plus dure (si la dureté est exigée), car elle ne peut pas être soumise à un traitement thermique ; la dureté peut seulement être augmentée par le travail à froid.

D'autres matériaux communs pour des goupilles et des rouleaux incluent l'acier à faible teneur en carbone, qui est en général cémenté, et l'acier à haut carbone, qui à travers-est normalement durci. Des goupilles de précision et les rouleaux faits sur commande sont également faits à partir d'autres aciers alliés (par exemple AISI S2, 4140, 4340, 8620, etc.) et d'aciers inoxydables de spécialité (par exemple précipitation durcissant l'acier inoxydable, tel que 17-4PH, etc.).

Q : Comment soyez des goupilles et des rouleaux a produit ?

: Pour soutenir des pièces d'acier au chrome de catégorie, la matière première pour des goupilles, des rouleaux, les doigts et les rouleaux d'aiguille est typiquement fournie sous le guide filaire de bobine. Des pièces sont coupées pour rapprocher la longueur. Si la goupille ou le rouleau en acier exige seulement un petit bord de rayon ou de coupure d'extrémité, les pièces peuvent être dégringolées dans un grand baril pour produire cette condition.

Ce traitement en différé est très efficace. Si la configuration finale de la goupille ou du rouleau en acier a un grand rayon ou chanfrein de fin, cette caractéristique peut être ajoutée sous sa forme de base pendant le processus de coupure. Dans la plupart des cas, le rayon d'extrémité ou le chanfrein de la goupille ou du rouleau en acier est ajouté comme étape distincte.

Un processus de meulage centerless est effectué pour apporter la partie près de son diamètre final. Les pièces sont alors soumises à un traitement thermique, typiquement suivi de pour éteindre et gâcher le processus. Selon les tolérances exigées pour le diamètre et la longueur, un ou plusieurs le meulage de fin et les opérations de meulage centerless sont exécutés pour produire la goupille ou le rouleau en acier à la précision exigée. Souvent, dégringolant (ébavurage) et polissant pour compléter le processus.

Des essais nombreux sont employés le long du courant de fabrication pour vérifier la qualité dans les dimensions et l'exécution. Des goupilles et les rouleaux sont typiquement exigés pour rencontrer des niveaux élevés de précision sous la dimension et la forme.

Pour quelques clients et applications, la garantie de la qualité extraordinaire est exigée. MOUETTE a les trieuses à grande vitesse qui effectuent l'inspection 100% pour le diamètre et/ou la longueur.

Q : Quelles sont certaines des caractéristiques pour des goupilles et des rouleaux ?

: Certaines des caractéristiques plus communes d'industrie pour les goupilles et les rouleaux en acier sont énumérées ci-dessous :

Goujons d'ASME B18.8.2

Rouleaux d'aiguille d'ASTM F2443, extrémités sphériques

Rouleaux de roulement à aiguille d'ASTM F2511

Rouleaux cylindrique de la partie DIN 5402 (pièces de roulements à rouleaux)

Rouleaux de la partie DIN 5402 pour des roulements à rouleaux d'aiguille

Goujons DIN 6325

Goupilles parallèles d'OIN 2338

Goujons d'OIN 8734

Q : Quelles sont les configurations communes de fin pour des goupilles et des rouleaux ?

: La conception des deux extrémités d'une goupille ou d'un rouleau en acier est normalement choisie après considération de sa fonction et comment et où elle est assemblée. S'il n'y a aucun souci d'assemblée, la configuration la plus économique est un petit rayon d'extrémité. Cette caractéristique peut être ajoutée pendant une étape croulante de baril simple de traitement par lots.

Un plus grand rayon ou chanfrein de fin est souvent choisi pour la goupille ou le rouleau en acier s'il est assemblé dans un trou avec peu d'états de dégagement ou d'interférence. Dans ce cas, un processus de usinage distinct est nécessaire. Dans quelques pièces, les extrémités de pièce remplissent une fonction (par exemple came ou pivot), ainsi une géométrie plus spécifique (par exemple goupille finie sphérique) est exigées. Encore, un processus de rotation distinct est ajouté pour créer cette caractéristique.

Q : Faites toutes les goupilles et des rouleaux ont (diamètre constant) un OD droit ?

: Bien que la plupart des goupilles et rouleaux en acier soient définis par (constant) en dehors du diamètre avec la haute précision (pouce de ± 0,0001 de tolérance de diamètre/± 0,0025 millimètres), les pièces qui sont employées en tant qu'éléments de roulement dans des incidences sont parfois conçues avec un diamètre couronné. Pour un OD couronné, un diamètre (constant) de précision est exigé le long de la section centrale de la longueur du rouleau en acier, mais une baisse de diamètre (chandelle) est spécifiée pour chaque extrémité. Cette conception empêche des efforts plus élevés de se produire aux extrémités du rouleau en acier pendant son opération comme élément de roulement. Typiquement, des processus de meulage ou superfinishing multiples sont employés pour réaliser un profil couronné pour un rouleau en acier.
