Détails sur le produit:
|
| Nom: | Roulements à rouleaux cylindriques à une rangée en cage | Type d'alésage: | Alésage cylindrique |
|---|---|---|---|
| Conception de base: | Palier de positionnement | Matériel: | Roulement Acier 100Cr6, GCr15, AISI 52100 |
| Scellage: | Ouvrez-vous | Jeu interne radial: | CN (groupe N) |
| Nombre de rangées de roulement d'élément: | 1 | Nombre de brides, anneau intérieur: | 1 |
| Nombre de brides, bague extérieure: | 2 | ||
| Surligner: | roulement à rouleaux mis en cage de précision,Trou droit de roulement à rouleaux de précision,roulement à rouleaux cylindrique de rangée simple NUP2212E |
||

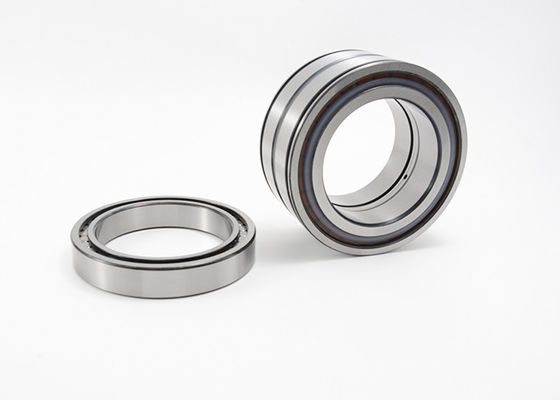

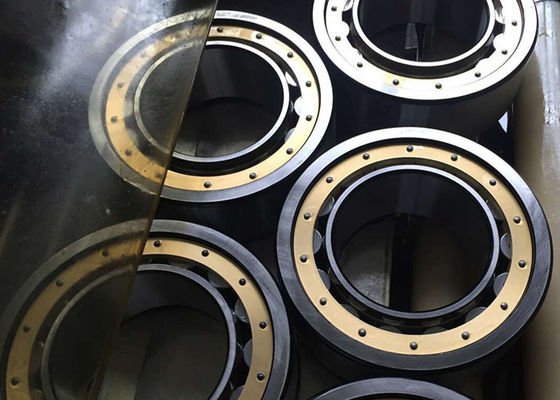

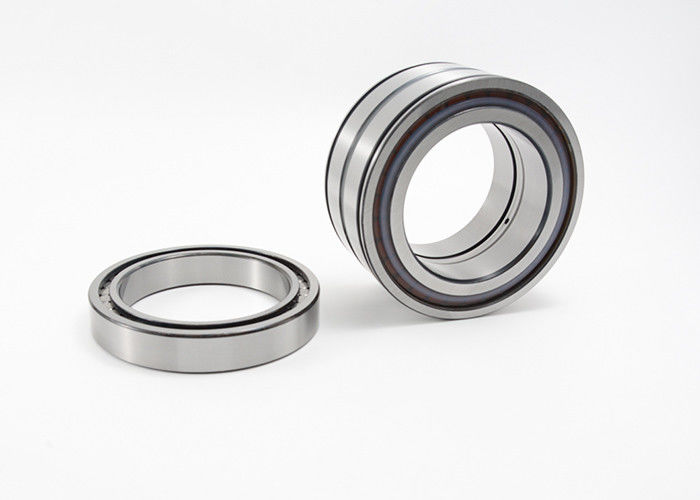

La rangée simple cylindrique de roulement à rouleaux a mis en cage le trou droit NUP2212E
La conception de NUP est un roulement à rouleaux cylindrique de simple-rangée avec la cage. Cette incidence se compose d'un anneau intérieur et externe solide avec les rouleaux cylindrique dans une cage. Cette cage empêche le contact entre les rouleaux de cylindre, ainsi ce type de rapport peut soutenir des vitesses plus élevées que des roulements à rouleaux de cylindre d'armement complet. En outre, les roulements à rouleaux cylindrique de simple-rangée avec des cages sont très rigides et ils peuvent prendre les forces radiales élevées.
L'anneau externe a deux nervures rigides, alors que l'anneau intérieur a une nervure rigide et une lâche. En conséquence, cette incidence peut prendre les forces radiales aussi bien que les forces axiales dans les deux directions. Des incidences de NUP sont utilisées en tant que placer des incidences. En plaçant des incidences localisez un axe axialement dans les deux directions.
Comme anneaux intérieurs et externes de ces incidences il peut être facilement démonté, sont très faciles les installer. Les applications des roulements à rouleaux cylindrique de simple-rangée incluent des boîtes de vitesse, des machines agricoles, des pompes, des compresseurs, et des moteurs électriques.
Caractéristiques principales :
Type cylindrique mis en cage caractéristiques des roulements à rouleaux de rangée simple NUP :
| Rapport du code | Dimensions | La masse | Estimations de charge de base | Vitesse de limitation | ||||||
| d | D | B | rsmin | D1 | FW, Ew | dynamique | statique | |||
| Cr | Cor | |||||||||
| millimètre | kilogramme | KN | T/MN | |||||||
| NUP2203E | 17 | 40 | 16 | 0,6 | 32,4 | 22,1 | 0,055 | 24 | 22 | 18000 |
| NUP2204E | 20 | 47 | 18 | 1 | 38,8 | 26,5 | 0,154 | 32,5 | 31 | 16000 |
| NUP2205E | 25 | 52 | 18 | 1 | 43,8 | 31,5 | 0,174 | 34,5 | 34,5 | 15000 |
| NUP2206E | 30 | 62 | 20 | 1 | 52,5 | 37,5 | 0,268 | 49 | 50 | 12000 |
| NUP2207E | 35 | 72 | 23 | 1,1 | 60,7 | 44 | 0,427 | 62 | 65,5 | 10000 |
| NUP2208E | 40 | 80 | 23 | 1,1 | 67,9 | 49,5 | 0,518 | 71 | 75 | 9000 |
| NUP2209E | 45 | 85 | 23 | 1,1 | 73 | 54,5 | 0,559 | 73,5 | 81,5 | 8500 |
| NUP2210E | 50 | 90 | 23 | 1,1 | 78 | 59,5 | 0,6 | 78 | 88 | 8000 |
| NUP2211E | 55 | 100 | 25 | 1,5 | 86,3 | 66 | 0,828 | 98 | 118 | 7000 |
| NUP2212E | 60 | 110 | 28 | 1,5 | 95,7 | 72 | 1,12 | 129 | 153 | 6300 |
| NUP2213E | 65 | 120 | 31 | 1,5 | 104 | 78,5 | 1,54 | 150 | 183 | 5600 |
| NUP2214E | 70 | 125 | 31 | 1,5 | 109 | 83,5 | 1,58 | 156 | 196 | 5300 |
| NUP2215E | 75 | 130 | 31 | 1,5 | 114 | 88,5 | 1,67 | 163 | 208 | 5300 |
| NUP2216E | 80 | 140 | 33 | 2 | 123 | 95,3 | 2,08 | 186 | 245 | 4800 |
| NUP2217E | 85 | 150 | 36 | 2 | 131 | 100,5 | 2,6 | 215 | 275 | 4500 |
| NUP2218E | 90 | 160 | 40 | 2 | 140 | 107 | 3,29 | 240 | 315 | 4300 |
| NUP2219E | 95 | 170 | 43 | 2,1 | 149 | 112,5 | 4,05 | 285 | 375 | 3800 |
| NUP2220E | 100 | 180 | 46 | 2,1 | 157 | 119 | 4,92 | 335 | 440 | 3800 |
| NUP2222E | 110 | 200 | 53 | 2,1 | 174 | 132,5 | 7,02 | 380 | 520 | 3400 |
| NUP2224E | 120 | 215 | 58 | 2,1 | 188 | 143,5 | 8,7 | 450 | 610 | 5000 |
| NUP2226E | 130 | 230 | 64 | 3 | 202 | 153,5 | 10,8 | 530 | 735 | 3000 |
| NUP2228E | 140 | 250 | 68 | 3 | 217 | 169 | 16,8 | 570 | 830 | 4500 |
| NUP2230E | 150 | 270 | 73 | 3 | 234 | 182 | 19,3 | 655 | 980 | 4300 |
| NUP2232E | 160 | 290 | 80 | 3 | 252 | 193 | 24,3 | 800 | 1180 | 3800 |
| NUP2234E | 170 | 310 | 86 | 4 | 270 | 205 | 37,2 | 950 | 1400 | 3200 |
| NUP2236E | 180 | 320 | 86 | 4 | 280 | 215 | 31,4 | 1000 | 1500 | 3200 |
