Détails sur le produit:
|
| Nom: | Roulement de positionnement des roulements à rouleaux cylindriques à une rangée | Rapport du type: | type NUP |
|---|---|---|---|
| Conception de base: | Palier de positionnement | Nombre de rangées de roulement d'élément: | conception de Simple-rangée |
| Matériau de roulement: | rapport de l'acier | Matériau des cages: | Acier ou plastique PA66 ou laiton usiné |
| Type d'alésage: | cylindrique | Nombre de brides, bague extérieure: | 2 |
| Nombre de brides, anneau intérieur: | 1 | Bride lâche: | une bride libre de bague intérieure |
| Surligner: | roulement de positionnement cylindrique,roulement à rouleaux à une rangée à alésage droit,roulement à rouleaux à une rangée NUP209E |
||

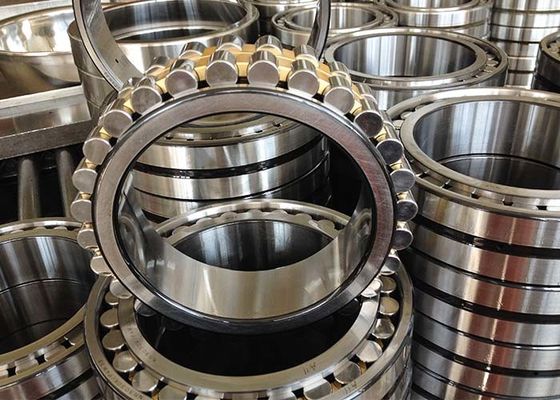

Repérage soutenant le trou droit NUP209E de rangée simple cylindrique de roulements à rouleaux

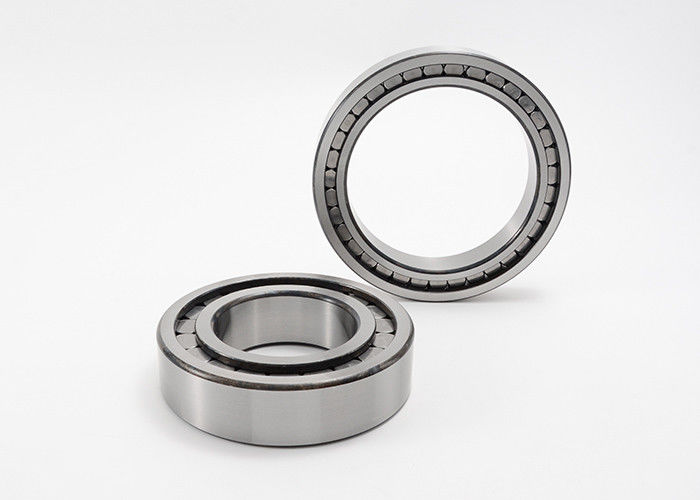

Roulement à rouleaux cylindrique de rangée simple, avec la cage, plaçant l'incidence, 2 nervures sur l'anneau externe, 1 nervure sur l'anneau intérieur, joint de nervure interne, type conception de NUP
Des roulements à rouleaux cylindrique de rangée simple sont conçus pour adapter aux charges radiales élevées en combination avec des grandes vitesses. Avoir deux brides intégrales sur l'anneau externe et une bride intégrale et un anneau lâche de bride sur l'anneau intérieur, incidences de conception de NUP peut localiser l'axe axialement dans les deux directions. Une caractéristique importante est la conception séparable, qui facilite monter et permet aux composants de rapport d'être échangés.
Le roulement à rouleaux cylindrique de conception de NUP avec un anneau intérieur démontable convient aux applications qui soutiennent les charges radiales élevées. Ce roulement à rouleaux a un dégagement radial (normal) de NC pour des applications et des conditions de fonctionnement avec l'axe normal et des tolérances de logement où la dilatation thermique n'est pas un facteur. C'est un roulement à rouleaux simple de rangée qui soutient les charges radiales élevées avec le bas frottement. Un anneau intérieur démontable dans l'incidence ouverte permet l'application de la lubrification. Ce roulement à rouleaux est mesuré dans les unités métriques pour le croix-assortiment d'industrie et la cohérence de pièces.
Des roulements à rouleaux cylindrique sont utilisés dans les applications où les charges radiales élevées sont présentes comme dans des bandes de conveyeur, des moteurs de traction, des boîtes d'essieu de voiture ferroviaire, et des pompes de boue de gisement de pétrole, notamment.
Repérage soutenant des caractéristiques droites de conception du trou NUP de rangée simple cylindrique de roulements à rouleaux :
| Rapport du code | Dimensions | La masse | Estimations de charge de base | Vitesse de limitation | ||||||
| d | D | B | rsmin | D1 | FW, Ew | dynamique | statique | |||
| Cr | Cor | |||||||||
| millimètre | kilogramme | KN | KN | T/MN | ||||||
| NUP203E | 17 | 40 | 12 | 0,6 | 32,4 | 35,1 | 0,073 | 17,6 | 14,6 | 18000 |
| NUP204E | 20 | 47 | 14 | 1 | 38,8 | 26,5 | 0,119 | 27,5 | 24,5 | 16000 |
| NUP205E | 25 | 52 | 15 | 1 | 43,8 | 31,5 | 0,145 | 29 | 27,5 | 15000 |
| NUP206E | 30 | 62 | 16 | 1 | 52,5 | 37,5 | 0,219 | 39 | 37,5 | 12000 |
| NUP207E | 35 | 72 | 17 | 1,1 | 60,7 | 44 | 0,317 | 50 | 50 | 10000 |
| NUP208E | 40 | 80 | 18 | 1,1 | 67,9 | 49,5 | 0,399 | 53 | 53 | 9000 |
| NUP209E | 45 | 85 | 19 | 1,1 | 73 | 54,5 | 0,457 | 61 | 63 | 8500 |
| NUP210E | 50 | 90 | 20 | 1,1 | 78 | 59,5 | 0,517 | 64 | 68 | 8000 |
| NUP211E | 55 | 100 | 21 | 1,5 | 86,3 | 66 | 0,693 | 83 | 95 | 7000 |
| NUP212E | 60 | 110 | 22 | 1,5 | 95,7 | 72 | 0,909 | 95 | 1,4 | 6300 |
| NUP213E | 65 | 120 | 23 | 1,5 | 104 | 78,5 | 1,09 | 108 | 120 | 6000 |
| NUP214E | 70 | 125 | 24 | 1,5 | 109 | 83,5 | 1,2 | 120 | 137 | 5300 |
| NUP215E | 75 | 130 | 25 | 1,5 | 114 | 88,5 | 1,33 | 132 | 156 | 5300 |
| NUP216E | 80 | 140 | 26 | 2 | 123 | 95,3 | 1,62 | 140 | 170 | 4800 |
| NUP217E | 85 | 150 | 28 | 2 | 131 | 100,5 | 2,08 | 163 | 193 | 4500 |
| NUP218E | 90 | 160 | 30 | 2 | 140 | 107 | 2,46 | 183 | 216 | 4300 |
| NUP219E | 95 | 170 | 32 | 2,1 | 149 | 112,5 | 2,99 | 220 | 265 | 3800 |
| NUP220E | 100 | 180 | 34 | 2,1 | 157 | 119 | 3,61 | 250 | 3,5 | 3800 |
| NUP221E | 105 | 190 | 36 | 2,1 | 164 | 125 | 4,26 | 260 | 320 | 5600 |
| NUP222E | 110 | 200 | 38 | 2,1 | 174 | 132,5 | 5,02 | 290 | 365 | 3400 |
| NUP224E | 120 | 215 | 40 | 2,1 | 188 | 143,5 | 6,02 | 335 | 415 | 3200 |
| NUP226E | 130 | 230 | 40 | 3 | 202 | 153,5 | 6,74 | 360 | 450 | 3000 |
| NUP228E | 140 | 250 | 42 | 3 | 217 | 169 | 9,61 | 390 | 510 | 4800 |
| NUP230E | 150 | 270 | 45 | 3 | 234 | 182 | 12,4 | 440 | 585 | 4500 |
| NUP232E | 160 | 290 | 48 | 3 | 250 | 195 | 15,1 | 500 | 670 | 4300 |
| NUP234E | 170 | 310 | 52 | 4 | 268 | 207 | 18,6 | 585 | 780 | 3600 |
| NUP236E | 180 | 320 | 52 | 4 | 279 | 217 | 17,7 | 610 | 830 | 3600 |
| NUP238E | 190 | 340 | 55 | 4 | 295 | 230 | 23,5 | 680 | 930 | 3200 |
| NUP240E | 200 | 360 | 58 | 4 | 312 | 243 | 31,4 | 750 | 1040 | 3000 |
| NUP244E | 220 | 400 | 65 | 4 | 344 | 268 | 39,3 | 950 | 1320 | 2800 |
| NUP248E | 240 | 440 | 72 | 4 | 365 | 295 | 51,7 | 1140 | 1600 | 2600 |
| NUP252E | 260 | 480 | 80 | 5 | 397 | 320 | 72 | 1340 | 1900 | 2400 |
