Détails sur le produit:
|
| Nom: | Roulements à rouleaux cylindriques à une rangée | Type d'alésage: | Alésage cylindrique |
|---|---|---|---|
| Type de cage: | Cage en acier / Cage en laiton usiné / Cage moulée en plastique en PA66 | Matériau de roulement: | 100Cr6, GCr15, AISI 52100 |
| Système de mesure: | Série métrique | Nombre de rangées de roulement d'élément: | 1 (Conception à une rangée) |
| Précision: | Précision standard | Autres caractéristiques: | Roulement libre à une rangée, 0 nervures sur la bague extérieure, 2 nervures sur la bague intérieure |
| Surligner: | Roulement à rouleaux de précision de N310E,Roulement à rouleaux de précision de N320E,rouleau cylindrique plaçant non |
||

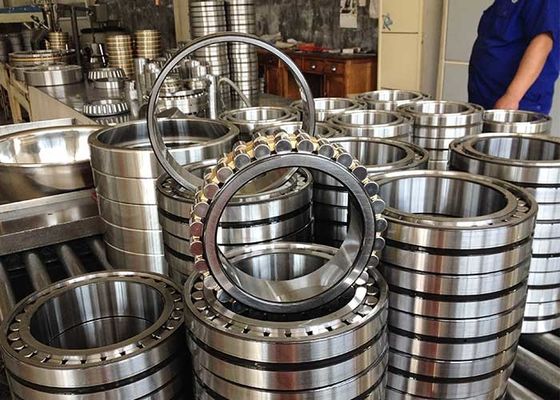

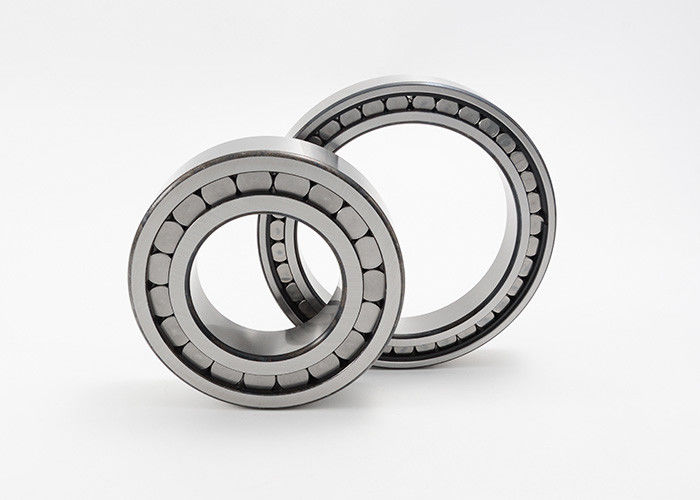

Rangée simple cylindrique de roulement à rouleaux avec l'anneau externe démontable N310E N320E
Roulement à rouleaux cylindrique, avec la cage, rangée simple, non-plaçant l'incidence, nervures 0 sur l'anneau externe, nervure 2 sur l'anneau intérieur, type N3
Un roulement à rouleaux cylindrique de simple-rangée se compose d'un anneau intérieur et externe solide avec les rouleaux cylindrique dans une cage. Cette cage empêche le contact entre les rouleaux de cylindre, ainsi ce type de rapport peut soutenir des vitesses plus élevées que des roulements à rouleaux de cylindre d'armement complet. En outre, les roulements à rouleaux cylindrique de simple-rangée avec des cages sont très rigides et ils peuvent prendre les forces radiales élevées. Comme anneaux intérieurs et externes de ces incidences il peut être facilement démonté, sont très faciles les installer.
Les applications des roulements à rouleaux cylindrique de simple-rangée incluent des boîtes de vitesse, des machines agricoles, des pompes, des compresseurs, et des moteurs électriques.
Rangée simple cylindrique de roulement à rouleaux avec les détails externes démontables de série de l'anneau N3 :
| Rapport du code | Dimensions | La masse | Estimations de charge de base | Vitesse de limitation | |||||||
| d | D | B | rsmin | d1 | D1 | FW, Ew | dynamique | statique | |||
| Cr | Cor | ||||||||||
| millimètre | kilogramme | KN | T/MN | ||||||||
| N303E | 17 | 47 | 14 | 1 | 27,7 | — | 40,2 | 0,124 | 25,5 | 21,2 | 16000 |
| N304E | 20 | 52 | 15 | 1,1 | 31,2 | — | 45,5 | 0,16 | 31,5 | 27 | 14000 |
| N305E | 25 | 62 | 17 | 1,1 | 38,1 | — | 54 | 0,242 | 41,5 | 37,5 | 12000 |
| N306E | 30 | 72 | 19 | 1,1 | 45 | — | 62,5 | 0,366 | 51 | 48 | 10000 |
| N307E | 35 | 80 | 21 | 1,5 | 51 | — | 70,2 | 0,486 | 64 | 63 | 9000 |
| N308E | 40 | 90 | 23 | 1,5 | 57,5 | — | 80 | 0,656 | 81,5 | 78 | 7500 |
| N309E | 45 | 100 | 25 | 1,5 | 64,4 | — | 88,5 | 0,891 | 98 | 100 | 6700 |
| N310E | 50 | 110 | 27 | 2 | 71,2 | — | 97 | 1,16 | 110 | 114 | 6300 |
| N311E | 55 | 120 | 29 | 2 | 77,5 | — | 106,5 | 1,48 | 134 | 140 | 5600 |
| N312E | 60 | 130 | 31 | 2,1 | 84,3 | — | 115 | 1,84 | 150 | 156 | 5000 |
| N313E | 65 | 140 | 33 | 2,1 | 90,5 | — | 124,5 | 2,28 | 180 | 190 | 4800 |
| N314E | 70 | 150 | 35 | 2,1 | 97,3 | — | 133 | 2,79 | 204 | 220 | 4500 |
| N315E | 75 | 160 | 37 | 2,1 | 104 | — | 143 | 3,34 | 240 | 265 | 4000 |
| N317E | 85 | 180 | 41 | 3 | 117 | — | 160 | 5,3 | 290 | 325 | 5600 |
| N318E | 90 | 190 | 43 | 3 | 124 | — | 169,5 | 6,19 | 315 | 345 | 5300 |
| N319E | 95 | 200 | 45 | 3 | 132 | — | 177,5 | 7,04 | 335 | 380 | 5300 |
| N320E | 100 | 215 | 47 | 3 | 139 | — | 191,5 | 8,75 | 380 | 425 | 5000 |
| N321E | 105 | 225 | 49 | 2,1 | 145 | — | 201 | 8,65 | 480 | 500 | 3800 |
| N322E | 110 | 240 | 50 | 3 | 155 | — | 211 | 11,7 | 440 | 510 | 4800 |
| N324E | 120 | 260 | 55 | 3 | 168 | — | 230 | 15,1 | 520 | 600 | 4500 |
| N326E | 130 | 280 | 58 | 4 | 181 | — | 247 | 18,4 | 610 | 720 | 4300 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14,6 | 500 | 670 | 4300 |
| N334E | 170 | 360 | 72 | 4 | 236 | — | 318 | 37,9 | 965 | 1220 | 3000 |
