Détails sur le produit:
|
| Nom: | Roulement à rouleaux cylindrique de rangée simple | Rapport du type: | Roulement à rouleaux cylindrique |
|---|---|---|---|
| Trou: | C - Alésage cylindrique | Matériel: | Roulement Acier 100Cr6, GCr15, AISI 52100 |
| Joint: | Ouvrez-vous | Jeu interne radial: | Standard/adapté aux besoins du client |
| Type de cage: | Cage en acier ou cage en laiton | Nombre d'éléments roulants: | Rangée simple |
| Surligner: | Roulement à alésage cylindrique gcr15,roulement à alésage cylindrique à une rangée,roulement à rouleaux en acier N208E |
||

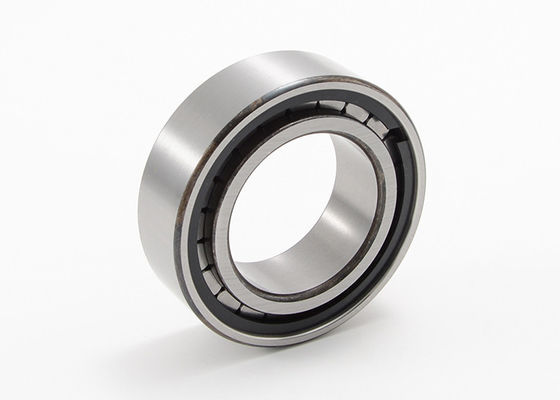

Anneau externe démontable N208E de rangée de trou droit cylindrique simple de roulement à rouleaux
Roulement à rouleaux cylindrique de rangée simple, conception de N
Un roulement à rouleaux cylindrique de simple-rangée se compose d'un anneau intérieur et externe solide avec les rouleaux cylindrique dans une cage. Cette cage empêche le contact entre les rouleaux de cylindre, ainsi ce type de rapport peut soutenir des vitesses plus élevées que des roulements à rouleaux de cylindre d'armement complet. En outre, les roulements à rouleaux cylindrique de simple-rangée avec des cages sont très rigides et ils peuvent prendre les forces radiales élevées. Comme anneaux intérieurs et externes de ces incidences il peut être facilement démonté, sont très faciles les installer.
Applications :
Roulement à rouleaux cylindrique de rangée simple avec le trou droit et les caractéristiques externes démontables de conception de l'anneau N :
| Rapport du code | Dimensions | La masse | Estimations de charge de base | Vitesse de limitation | |||||||
| d | D | B | rsmin | d1 | D1 | FW, Ew | dynamique | statique | |||
| Cr | Cor | ||||||||||
| millimètre | kilogramme | KN | T/MN | ||||||||
| N203E | 17 | 40 | 12 | 0,6 | 25 | — | 35,1 | 0,068 | 17,6 | 14,6 | 18000 |
| N204E | 20 | 47 | 14 | 1 | 29,7 | — | 41,5 | 0,112 | 27,5 | 24,5 | 16000 |
| N205E | 25 | 52 | 15 | 1 | 34,7 | — | 46,5 | 0,135 | 29 | 27,5 | 15000 |
| N206E | 30 | 62 | 16 | 1 | 41,2 | — | 55,5 | 0,205 | 39 | 37,5 | 12000 |
| N207E | 35 | 72 | 17 | 1,1 | 41,8 | — | 64 | 0,301 | 50 | 50 | 10000 |
| N208E | 40 | 80 | 18 | 1,1 | 54 | — | 71,5 | 0,358 | 53 | 53 | 9000 |
| N209E | 45 | 85 | 19 | 1,1 | 59 | — | 76,5 | 0,434 | 61 | 63 | 8500 |
| N210E | 50 | 90 | 20 | 1,1 | 64 | — | 81,5 | 0,488 | 64 | 68 | 8000 |
| N211E | 55 | 100 | 21 | 1,5 | 70,8 | — | 90 | 0,668 | 83 | 95 | 7000 |
| N212E | 60 | 110 | 22 | 1,5 | 77,5 | — | 100 | 0,827 | 95 | 1,4 | 6300 |
| N213E | 65 | 120 | 23 | 1,5 | 84,4 | — | 108,5 | 1,05 | 108 | 120 | 6000 |
| N214E | 70 | 125 | 24 | 1,5 | 89,4 | — | 113,5 | 1,16 | 120 | 137 | 5300 |
| N215E | 75 | 130 | 25 | 1,5 | 94,3 | — | 118,5 | 1,29 | 132 | 156 | 5300 |
| N216E | 80 | 140 | 26 | 2 | 101 | — | 127,3 | 1,55 | 140 | 170 | 4800 |
| N217E | 85 | 150 | 28 | 2 | 107 | — | 136,5 | 1,92 | 163 | 193 | 4500 |
| N218E | 90 | 160 | 30 | 2 | 114 | — | 145 | 2,37 | 183 | 216 | 4300 |
| N219E | 95 | 170 | 32 | 2,1 | 120 | — | 154,5 | 2,89 | 220 | 265 | 3800 |
| N220E | 100 | 180 | 34 | 2,1 | 127 | — | 163 | 3,5 | 250 | 3,5 | 3800 |
| N221E | 105 | 190 | 36 | 2,1 | 134 | — | 173 | 4,63 | 260 | 320 | 5600 |
| N222E | 110 | 200 | 38 | 2,1 | 141 | — | 180,5 | 6,87 | 290 | 365 | 3400 |
| N224E | 120 | 215 | 40 | 2,1 | 153 | — | 195,5 | 5,67 | 335 | 415 | 3200 |
| N226E | 130 | 230 | 40 | 3 | 164 | — | 209,5 | 6,51 | 360 | 450 | 3000 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14,6 | 500 | 670 | 4300 |
