Détails sur le produit:
|
| Nom: | Roulement à rouleaux cylindrique de double armement complet de rangée | Matériau de roulement: | Acier chromé 100Cr6 |
|---|---|---|---|
| Type d'alésage: | Cylindrique (trou droit) | Nombre de rangées: | 2 (double rangée) |
| Cage: | Sans | Revêtement: | Sans |
| Localiser la caractéristique, roulement extérieur: | Cannelure d'anneau ressort | Fonction de relubrification: | Avec |
| Nombre de brides, anneau intérieur: | 2 | Nombre de brides, bague extérieure: | 1 |
| Scellage: | Entrez en contact avec le joint des deux côtés | Jeu interne radial: | NC ou adapté aux besoins du client |
| Surligner: | Roulement à rouleaux de précision de NNF 5024 ADA-2LSV,roulements à rouleaux cylindrique d'armement complet de rangée de double de chrome,roulements à rouleaux cylindrique de double armement complet en acier de rangée |
||

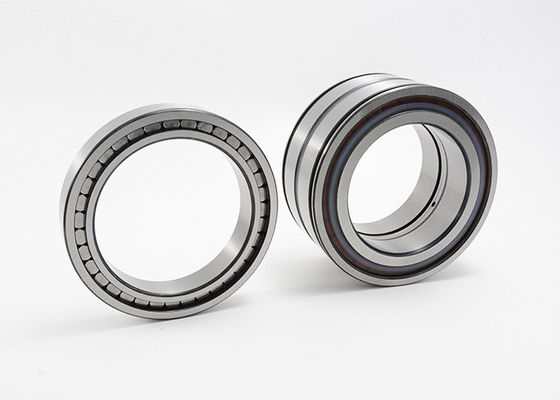

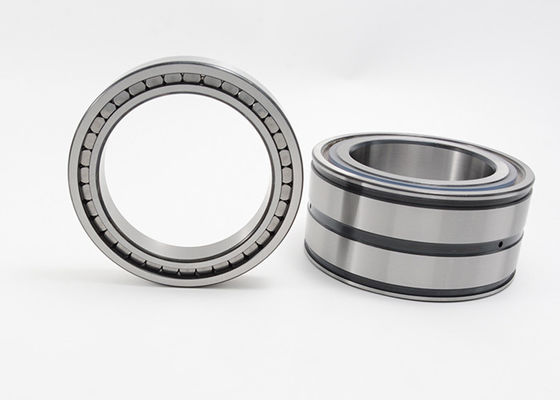

Roulement à rouleaux cylindrique de double armement complet de rangée NNF 5024 ADA-2LSV
Les roulements à rouleaux cylindrique de double armement complet de rangée incorporent un nombre maximum de rouleaux et sont donc appropriés aux charges radiales très lourdes en combination avec des vitesses modérées. Avoir trois brides sur l'anneau intérieur en deux parties et une bride centrale sur l'anneau externe, incidences de conception de NNF peut localiser l'axe axialement dans les deux directions. Deux cannelures d'anneau ressort de l'anneau externe simplifier le montage et ménager de l'espace axialement.
Caractéristiques :
Applications :
Détails cylindrique de spécifications de conception du roulement à rouleaux de double armement complet de rangée NNF :
| Rapport du code | Dimensions | La masse | Estimation de charge de base | Limitation | |||||||||
| vitesse | |||||||||||||
| d | D | B | C | rsmin | d1 | D1 | C1 | E | Cr | Cor | |||
| millimètre | kilogramme | KN | T/MN | ||||||||||
| NNF 5024 ADA-2LSV | 120 | 180 | 80 | 79 | 0,6 | 141 | 176 | 71,2 | 164 | 6,9 | 400 | 750 | 480 |
| NNC4924V | 120 | 165 | 45 | — | 1,1 | 139 | — | — | 153,55 | 2,95 | 242 | 480 | 1700 |
| NNF 5026 ADA-2LSV | 130 | 200 | 95 | 94 | 0,6 | 155 | 196 | 83,2 | 183,5 | 10,5 | 710 | 1220 | 450 |
| NNC4926V | 130 | 180 | 50 | — | 1,5 | 149 | — | — | 165,4 | 3,95 | 255 | 530 | 1600 |
| NNF 5028 ADA-2LSV | 140 | 210 | 95 | 94 | 0,6 | 167 | 206 | 83,2 | 195,5 | 11 | 600 | 1120 | 400 |
| NNC4928V | 140 | 190 | 50 | — | 1,5 | 160 | — | — | 175,9 | 4,2 | 265 | 570 | 1400 |
| NNF 5030 ADA-2LSV | 150 | 225 | 100 | 99 | 0,6 | 177 | 221 | 87,2 | 209 | 13,5 | 695 | 1290 | 380 |
| NNC4930V | 150 | 210 | 60 | — | 2 | 171 | — | — | 192,77 | 6,65 | 380 | 850 | 1300 |
| NNF 5032 ADA-2LSV | 160 | 240 | 109 | 108 | 0,6 | 191 | 236 | 95,2 | 222,55 | 16,5 | 720 | 1400 | 360 |
| NNC4932V | 160 | 220 | 60 | — | 2 | 184 | — | — | 206,16 | 7 | 446 | 915 | 1300 |
| NNF 5034 ADA-2LSV | 170 | 260 | 122 | 121 | 0,6 | 203 | 254 | 107,2 | 239 | 22,5 | 720 | 1400 | 360 |
| NNC4934V | 170 | 230 | 60 | — | 2 | 193 | — | — | 215,08 | 7,35 | 457 | 950 | 1200 |
| NNF 5036 ADA-2LSV | 180 | 280 | 136 | 135 | 0,6 | 220 | 274 | 118,2 | 259 | 30 | 1340 | 2500 | 300 |
| NNC4936V | 180 | 250 | 69 | — | 2 | 205 | — | — | 230,5 | 10,8 | 594 | 1220 | 1100 |
| NNF 5038 ADA-2LSV | 190 | 290 | 136 | 135 | 0,6 | 228 | 284 | 118,2 | 267,25 | 31,5 | 1370 | 2600 | 300 |
| NNC4938V | 190 | 260 | 69 | — | 2 | 215 | — | — | 240,7 | 11,2 | 605 | 1290 | 1100 |
| NNF 5040 ADA-2LSV | 200 | 310 | 150 | 149 | 0,6 | 245 | 304 | 128,2 | 284 | 42 | 1560 | 3050 | 280 |
| NNC4940V | 200 | 280 | 80 | — | 2,1 | 230 | — | — | 259,34 | 15,8 | 704 | 1500 | 1000 |
| NNF 5044 ADA-2LSV | 220 | 340 | 160 | 159 | 1 | 264 | 334 | 138,2 | 308,5 | 53,5 | 1610 | 3100 | 360 |
| NNC4944V | 220 | 300 | 80 | — | 2,1 | 248 | — | — | 276,52 | 17,2 | 737 | 1600 | 950 |
| NNF 5048 ADA-2LSV | 240 | 360 | 160 | 159 | 1 | 283 | 354 | 138,2 | 327,5 | 57,5 | 1680 | 3350 | 340 |
| NNC4948V | 240 | 320 | 80 | — | 2,1 | 270 | — | — | 299,46 | 18,5 | 781 | 1760 | 850 |
