Détails sur le produit:
|
| Nom: | Roulements à rouleaux cylindrique d'armement complet simple de rangée | Rapport du type: | Conception de la Force mixte de l'OTAN |
|---|---|---|---|
| Trou: | Trou cylindrique | Type de cage: | Armement complet, aucune cage |
| Jeu interne radial: | NC ou adapté aux besoins du client | Cachetage: | Ouvrez-vous |
| Précision: | RBEC 1 | OIN P0 | Caractéristique: | Une rangée |
| D'autres caractéristiques: | Armement complet | 2 Rib Inner Ring | 1 Rib Outer Ring avec le circlip | Brides: | brides intégrales sur les anneaux intérieurs et externes |
| Surligner: | Roulement à rouleaux de précision de NCF2952V,Roulement à rouleaux de précision de NCF2960V,roulements à rouleaux simples d'armement complet de rangée |
||

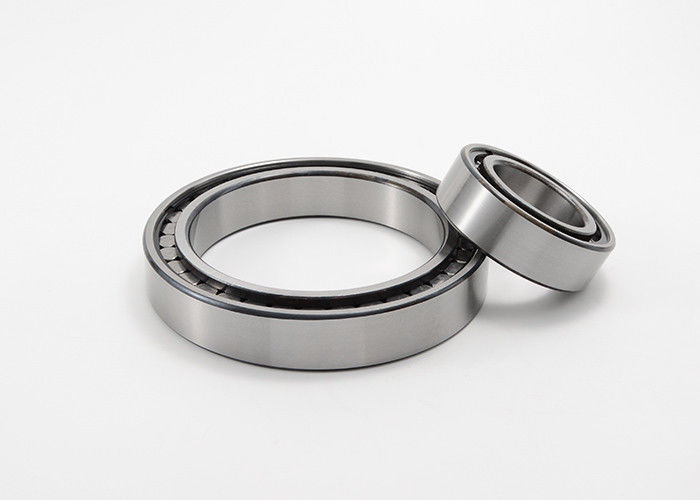

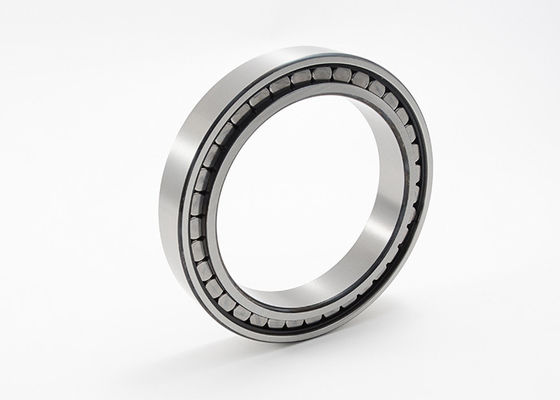

Roulements à rouleaux cylindrique d'armement complet simple de rangée
Roulements à rouleaux cylindrique d'armement complet simple de rangée, conception de la Force mixte de l'OTAN
Des roulements à rouleaux cylindrique d'armement complet simple de rangée sont conçus pour adapter aux charges radiales très élevées en combination avec des vitesses modérées. Les incidences incorporent un nombre maximum de rouleaux car elles ne sont pas équipées d'une cage. Avoir deux brides intégrales sur l'anneau intérieur et une bride sur l'anneau externe, incidences de conception de la Force mixte de l'OTAN peut adapter au déplacement axial dans une direction. Un circlip sur l'anneau externe tient l'incidence ensemble. Le circlip ne devrait pas être chargé axialement lors du fonctionnement.
Caractéristiques :
Les roulements à rouleaux cylindrique d'armement complet simple de rangée sont utilisés généralement dans les applications où les charges radiales élevées sont présentes, comme dans des boîtes de vitesse industrielles, matériel de construction, et les machines d'extraction. Ils sont également appropriés aux applications avec de basses vitesses ou mouvements de oscillation.
Un avantage des incidences d'armement complet est leur capacité de résister à des charges de choc et d'impact dues à leur capacité de charge accrue. Cependant, elles peuvent avoir des limitations en termes de vitesses de fonctionnement dues au frottement accru entre les rouleaux.
Il est important de noter que l'absence d'une cage dans des incidences d'armement complet peut avoir comme conséquence le guidage et l'alignement réduits des rouleaux, qui peuvent affecter la stabilité globale de l'incidence.
Les roulements à rouleaux cylindrique d'armement complet simple de rangée offrent une portance plus élevée comparée aux roulements à rouleaux cylindrique standard, les rendant appropriés aux applications résistantes où les charges radiales sont prédominantes.
Détails cylindrique de série de la Force mixte de l'OTAN de roulements à rouleaux d'armement complet simple de rangée :
| Rapport du code | Dimensions | La masse | Estimation de charge de base | Limitation | |||||||
| vitesse | |||||||||||
| d | D | B | rsmin | d1 | D1 | Ew, FW | Cr | Cor | |||
| millimètre | kilogramme | KN | T/MN | ||||||||
| NCF2944V | 220 | 300 | 48 | 2,1 | 247 | 274 | 282,5 | 9,9 | 520 | 1000 | 800 |
| NCF3044V | 220 | 340 | 90 | 3 | 255 | 298 | 312 | 29,5 | 1080 | 1800 | 800 |
| NJG2344VH | 220 | 460 | 145 | 5 | 295 | 383 | 266,7 | 111 | 2650 | 3800 | 600 |
| NCF2948V | 240 | 320 | 48 | 2,1 | 267 | 294 | 303 | 10,6 | 540 | 1080 | 700 |
| NCF3048V | 240 | 360 | 92 | 3 | 278 | 321 | 335 | 32 | 1140 | 1960 | 800 |
| NCF2952V | 260 | 360 | 60 | 2,1 | 294 | 321 | 333,7 | 18,5 | 750 | 1430 | 670 |
| NCF3052V | 260 | 400 | 104 | 4 | 304 | 358 | 376,1 | 46,5 | 1560 | 2600 | 600 |
| NCF2956V | 280 | 380 | 60 | 2,1 | 314 | 347,5 | 359,1 | 19,7 | 880 | 1730 | 600 |
| NCF3056V | 280 | 420 | 106 | 4 | 319 | 373 | 391 | 50 | 1630 | 2750 | 560 |
| NCF2960V | 300 | 420 | 72 | 3 | 341,5 | 375 | 390,5 | 31,2 | 1120 | 2200 | 560 |
| NCF3060V | 300 | 460 | 118 | 4 | 355 | 413 | 433 | 69 | 1900 | 3250 | 600 |
| NCF2964V | 320 | 440 | 72 | 3 | 359 | 401 | 411 | 32,9 | 1160 | 2360 | 530 |
| NCF3064V | 320 | 480 | 121 | 4 | 368 | 434 | 449 | 74,5 | 1980 | 3450 | 560 |
| NCF2968V | 340 | 460 | 72 | 3 | 378,5 | 421 | 431 | 35 | 1200 | 2500 | 500 |
| NCF3068V | 340 | 520 | 133 | 5 | 395 | 468 | 485 | 100 | 2380 | 4150 | 530 |
| NCF2972V | 360 | 480 | 72 | 3 | 404 | 436,5 | 451,5 | 36,5 | 1220 | 2600 | 480 |
| NCF2976V | 380 | 520 | 82 | 4 | 427,5 | 473,5 | 488 | 52,6 | 1460 | 3100 | 450 |
| NCF2980V | 400 | 540 | 82 | 4 | 449 | 499 | 511 | 54,5 | 1500 | 3250 | 450 |
| NCF2984V | 420 | 560 | 82 | 4 | 462 | 512 | 524 | 57 | 1530 | 3400 | 430 |
| NCF2988V | 440 | 600 | 95 | 4 | 502 | 545 | 565,5 | 80,5 | 2000 | 4400 | 400 |
