Détails sur le produit:
|
| Nom: | Roulement à rouleaux cylindrique d'armement complet | Matériau de roulement: | Alliage durci soutenant 100Cr6 en acier, GCr15, AISI 52100 |
|---|---|---|---|
| Pouce - Métrique: | Métrique | Profil d'alésage: | Droit (trou cylindrique) |
| Nombre de rangées de rouleaux: | Rangée simple | Séparable: | non |
| Arrêtoir ou cage: | Aucune cage, armement complet | Scellage: | Aucun joint, ne s'ouvrent |
| Jeu interne: | C0-Moyen | Précision: | Précision standard ou adapté aux besoins du client |
| Surligner: | Roulements à rouleaux cylindrique d'armement complet de NJG2318VH,Roulements à rouleaux cylindrique d'armement complet de NCF3024V,incidence simple de la rangée gcr15 |
||

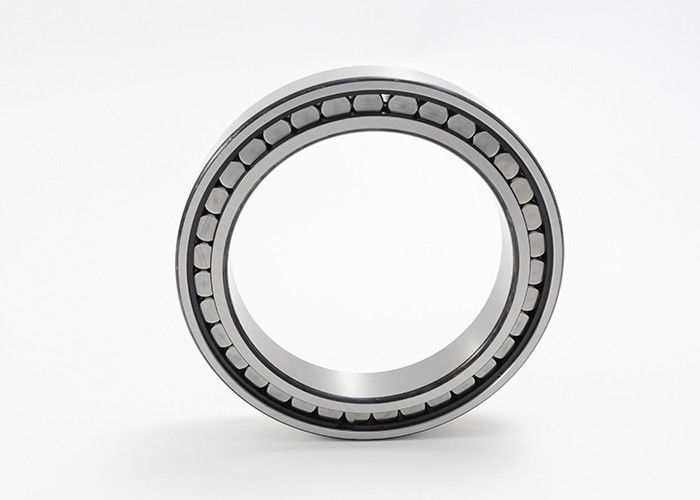

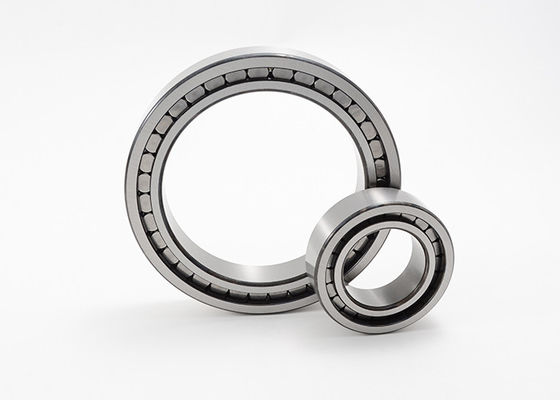

Rangée simple cylindrique NJG2318VH NCF3024V de roulement à rouleaux d'armement complet
roulement à rouleaux cylindrique d'armement complet de Simple-rangée avec la conception de NJG, conception de la Force mixte de l'OTAN
Un rapport de cylindre d'armement complet de simple-rangée a un anneau externe et intérieur solide et un nombre élevé de rouleaux cylindrique. Ces rouleaux sont guidés entre les nervures des anneaux. Puisqu'il n'y a aucune cage, le nombre maximum de petits pains peut être employé. En conséquence, ces incidences peuvent soutenir les charges radiales très élevées. Cependant, la vitesse maximale est inférieure à la vitesse des roulements à rouleaux cylindrique avec des cages.
les roulements à rouleaux cylindrique d'armement complet de Simple-rangée peuvent également soutenir les forces axiales dans une direction. Ils sont employés comme incidences de soutien. Les incidences de soutien permettent le déplacement axial de l'axe relativement au logement dans une direction. L'axe est placé axialement dans l'autre direction.
Conception cylindrique du roulement à rouleaux d'armement complet simple de rangée NJG, caractéristiques de conception de la Force mixte de l'OTAN :
| Rapport du code | Dimensions | La masse | Estimation de charge de base | Limitation | |||||||
| vitesse | |||||||||||
| d | D | B | rsmin | d1 | D1 | Ew, FW | Cr | Cor | |||
| millimètre | kilogramme | KN | T/MN | ||||||||
| NJG2317VH | 85 | 180 | 60 | 3 | 118 | 149 | 107 | 7,4 | 480 | 600 | 1800 |
| NJG2318VH | 90 | 190 | 64 | 3 | 117,5 | 152 | 105,26 | 8,75 | 520 | 655 | 1800 |
| NJG2320VH | 100 | 215 | 73 | 3 | 136 | 176 | 122,82 | 13 | 655 | 830 | 1600 |
| NJG2322VH | 110 | 240 | 80 | 3 | 151 | 198 | 134,3 | 17,5 | 830 | 1060 | 1400 |
| NCF2924V | 120 | 165 | 27 | 1,5 | 136 | 149 | 154,3 | 1,73 | 172 | 290 | 2200 |
| NCF3024V | 120 | 180 | 46 | 2 | 139 | 160 | 167,6 | 3,8 | 290 | 430 | 1600 |
| NJG2324VH | 120 | 260 | 86 | 3 | 164,5 | 212,5 | 147,4 | 22,4 | 950 | 1220 | 1200 |
| NCF2926V | 130 | 180 | 30 | 1,5 | 147 | 161 | 167,1 | 2,36 | 204 | 360 | 1600 |
| NCF3026V | 130 | 200 | 52 | 1,5 | 149 | 175 | 183 | 5,8 | 413 | 620 | 1500 |
| NJG2326VH | 130 | 280 | 93 | 4 | 175 | 226 | 157,9 | 28,1 | 1100 | 1430 | 1000 |
| NCF2928V | 140 | 190 | 30 | 1,5 | 158 | 173 | 180 | 2,48 | 212 | 380 | 1500 |
| NCF3028V | 140 | 210 | 53 | 1,5 | 163 | 189 | 197 | 6,05 | 440 | 680 | 1300 |
| NJG2328VH | 140 | 300 | 102 | 4 | 187 | 241 | 168,45 | 35,5 | 1250 | 1630 | 1300 |
| NCF2930C | 150 | 210 | 36 | 2 | 169 | 189 | 196,4 | 3,92 | 290 | 500 | 1300 |
| NCF3030V | 150 | 225 | 56 | 2 | 170 | 198 | 206,8 | 7,35 | 455 | 710 | 1200 |
| NJG2330VH | 150 | 320 | 108 | 4 | 202 | 261 | 182,5 | 42,5 | 1500 | 2000 | 900 |
| NCF2932V | 160 | 220 | 36 | 2 | 180 | 200 | 205 | 4,3 | 300 | 540 | 1200 |
| NCF3032V | 160 | 240 | 60 | 1,1 | 185 | 215 | 224,8 | 9,1 | 520 | 800 | 1100 |
| NCF2934V | 170 | 230 | 36 | 2 | 191 | 210,5 | 215,5 | 4,3 | 310 | 570 | 1100 |
| NCF3034V | 170 | 260 | 67 | 1,1 | 198 | 232 | 242,9 | 12,5 | 670 | 1060 | 1000 |
| NJG2334VH | 170 | 360 | 120 | 4 | 225 | 294 | 203,55 | 59,5 | 1760 | 2400 | 800 |
| NCF2936V | 180 | 250 | 42 | 2 | 203 | 223 | 231,5 | 6,2 | 390 | 695 | 1000 |
| NCF3036V | 180 | 280 | 74 | 2,1 | 212 | 248 | 260,2 | 16,5 | 780 | 1250 | 900 |
| NCF2938V | 190 | 260 | 42 | 2 | 212 | 236 | 243,5 | 6,5 | 405 | 735 | 950 |
| NCF3038V | 190 | 290 | 75 | 2,1 | 222 | 258 | 269,8 | 17 | 800 | 1290 | 850 |
| NJG2338VH | 190 | 400 | 132 | 5 | 250 | 320 | 224,43 | 80,3 | 2080 | 2900 | 700 |
| NCF2940V | 200 | 280 | 48 | 2,1 | 226,5 | 253 | 2621,4 | 9,1 | 490 | 915 | 850 |
| NCF3040V | 200 | 310 | 82 | 2,1 | 237 | 275 | 287,8 | 21,5 | 915 | 1530 | 800 |
| NJG2340VH | 200 | 420 | 138 | 5 | 266 | 342 | 238,65 | 92 | 2320 | 3250 | 670 |
