Détails sur le produit:
|
| Nom: | Trou cylindrique de sortilège de palpeur de came de pouce de goujon lourd | Matériel: | Haut-alliage soutenant l'acier de qualité (l'acier inoxydable est adapté aux besoins du client) |
|---|---|---|---|
| Méthode de montage: | Trou de sortilège | Gamme de taille: | Pouce |
| Configuration d'O D: | Diamètre extérieur cylindrique | Éléments roulants: | Rouleau à aiguilles - Complément complet |
| Type: | Goujon lourd | Emplacement de trou de lubrification: | Côté de goujon |
| Type de joint: | Scellé et ouvert soyez disponible | Finition extérieure: | Finition noire d'oxyde |
| Surligner: | type noir palpeur de goujon de came,type palpeur de goujon d'oxyde de came,palpeur de came forant sortilège |
||

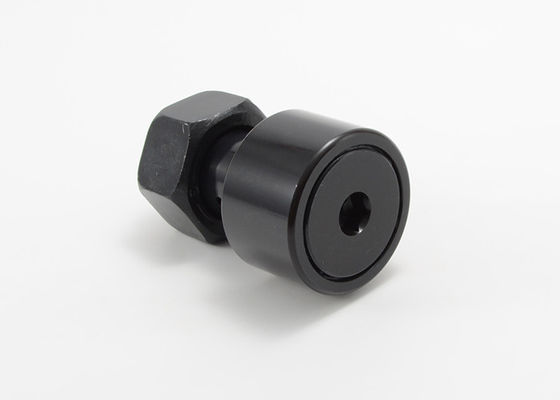

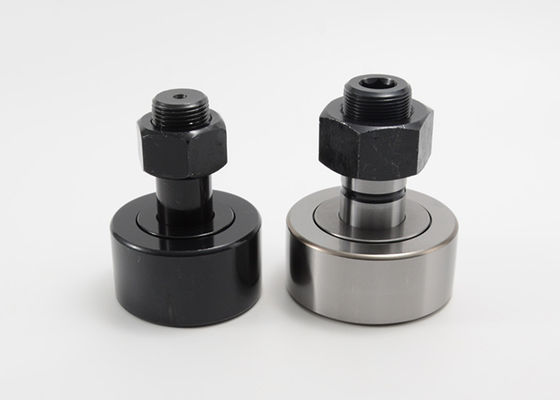

Trou cylindrique CFH 1 de sortilège de goujon de palpeur de came de pouce de goujon lourd 3/4 B CFH 1 3/4 SB
MOUETTE conçoit et fabrique une ligne complète des palpeurs de came pour des applications industrielles, y compris les machines-outils, les robots industriels, la production de composantes électroniques, l'équipement de bureautique et les environnements durs qui exigent la résistance à la corrosion accrue. Les palpeurs de came et les rouleaux de voie fournissent les solutions antifriction pour traduire la rotation au mouvement linéaire ou le soutien de l'un ou l'autre de radial ou de combinaison pur a poussé des charges selon les types d'éléments de roulement.
Caractéristique :
Palpeur de came cylindrique de série de pouce de goujon lourd avec des caractéristiques de trou de sortilège :
| Ouvert | Scellé | Diamètre de rouleau (RD) | Largeur de rouleau (w) | Diamètre de goujon (écart-type) | Longueur de goujon (SL) | Longueur de Min. Thread (TL) | THR'DS fin. |
| CFH 1/2 B | SB DE CFH 1/2 | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 B | SB DE CFH 9/16 | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 B | SB DE CFH 5/8 | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 B | SB DE CFH 11/16 | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 B | SB DE CFH 3/4 | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 7/8 B | SB DE CFH 7/8 | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 1B | SB DE CFH 1 | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 B | SB DE CFH 1 1/2 | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 B | SB DE CFH 2 | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 B | CFH 2 1/4 SB | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 B | SB DE CFH 2 1/2 | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 B | SB DE CFH 3 | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 B | SB DE CFH 3 1/2 | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 B | SB DE CFH 4 | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
| Ouvert | Scellé | Trou d'huile | LUB. TAILLE CONVENABLE (F) | Recom. Le fixage serrent à la clé dynamométrique (livres.) | Estimation de charge de base | ||
| Centre de trou (HC) | Diamètre de trou (HD) | Max. Static Capacity (livres.) | Max. Dyn. Capacité (livres.) | ||||
| CFH 1/2 B | SB DE CFH 1/2 | - | - | - | 35 | 1580 | 680 |
| CFH 9/16 B | SB DE CFH 9/16 | - | - | - | 35 | 1580 | 680 |
| CFH 5/8 B | SB DE CFH 5/8 | - | - | - | 90 | 2480 | 955 |
| CFH 11/16 B | SB DE CFH 11/16 | - | - | - | 90 | 2480 | 955 |
| CFH 3/4 B | SB DE CFH 3/4 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 B | SB DE CFH 7/8 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1B | SB DE CFH 1 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 B | SB DE CFH 1 1/2 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 B | SB DE CFH 2 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 B | CFH 2 1/4 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 B | SB DE CFH 2 1/2 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 B | SB DE CFH 3 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 B | SB DE CFH 3 1/2 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 B | SB DE CFH 4 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
