Détails sur le produit:
|
| Nom: | Type palpeurs de goujon de pouce de came cylindrique | Matériau du rouleau: | Haut-alliage soutenant l'acier de qualité (l'acier inoxydable est adapté aux besoins du client) |
|---|---|---|---|
| Méthode de montage: | Fente de tournevis | Finition/revêtement: | Finition noire d'oxyde |
| Série: | Série en pouces | Forme de rouleau: | Diamètre extérieur cylindrique |
| Éléments roulants: | Rouleau à aiguilles - Complément complet | Type de goujon: | CF - Goujon standard |
| Scellage: | Scellé/ouvert/a adapté aux besoins du client | Emplacement de trou de lubrification: | Côté de goujon |
| Surligner: | roulement à rouleaux en acier de voie de goujon,fente de tournevis de roulement à rouleaux de voie de goujon,palpeur de came couronnée noir d'oxyde |
||

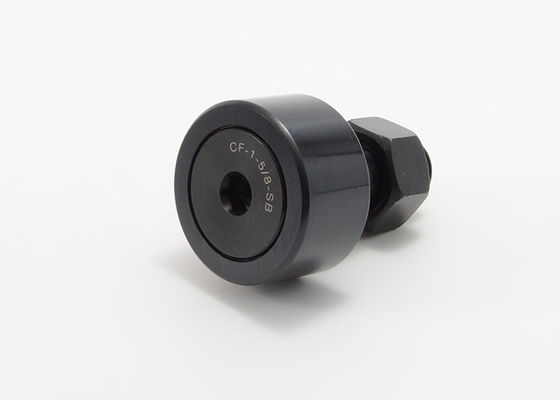

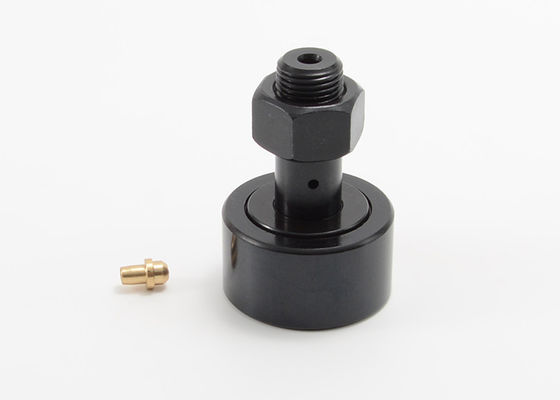

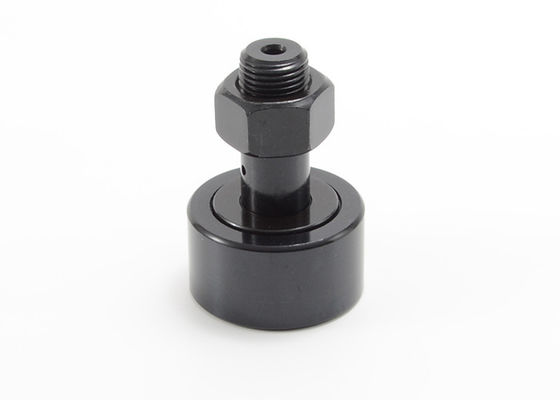

Fente cylindrique de tournevis de palpeur de came de pouce avec soutenir les CF en acier 1/2 CF-2 CF-1 3/8-S
A conçu pour maximiser le mouvement préféré avec à construction rigide et cohérente. Les palpeurs de came comportent un profil simple et bas de frottement pour transformer le mouvement rotatoire en mouvement linéaire avec de basses conditions de lubrification.

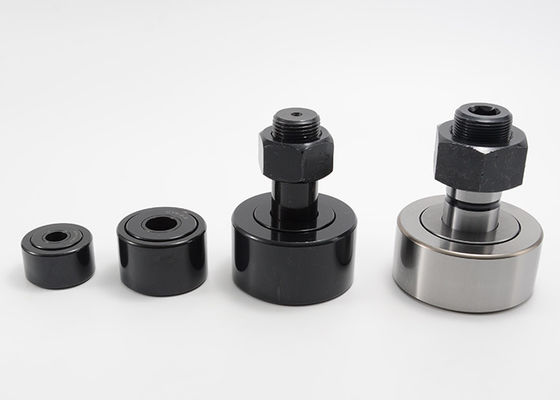

Nous offrons une ligne complète du type de goujon palpeurs de came pour des applications industrielles. Ces incidences sont disponibles en acier inoxydable en acier et, et avec les bagues internes en plastique machinées. Nous nous spécialisons dans des palpeurs de came machinés pour adapter des applications spécifiques.
Le type roulements à rouleaux de goujon de fente de tournevis d'aiguille sont recommandés où les charges courantes et les charges de choc sont modérées. La portance du type série de goujon est limitée par le goujon modérément classé. Construit de l'acier de qualité d'incidence de Haut-alliage. La plupart de palpeur de came d'usage universel utilisé généralement et de disponible dans des versions scellées.
Les séries de pouce cloutent le type caractéristiques de fente de tournevis de palpeur de came :
| Ouvert | Scellé | Diamètre de rouleau (RD) | Largeur de rouleau (w) | Diamètre de goujon (écart-type) | Goujon L'GTH. (SL) | Min. THR'D L'GTH (TL) | THR'DS fin. |
| CF-1/2-N | CF-1/2-N-S | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CF-1/2 | CF-1/2-S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16 | CF-9/16-S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-N | CF-5/8-N-S | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| CF-5/8 | CF-5/8-S | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-11/16 | CF-11/16-S | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-3/4 | CF-3/4-S | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-7/8 | CF-7/8-S | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-1 | CF-1-S | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/8 | CF-1 1/8-S | 1,125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/4 | CF-1 1/4-S | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 3/8 | CF-1 3/8-S | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 1/2 | CF-1 1/2-S | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 5/8 | CF-1 5/8-S | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 3/4 | CF-1 3/4-S | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-1 7/8 | CF-1 7/8-S | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-2 | CF-2-S | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/4 | CF-2 1/4-S | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/2 | CF-2 1/2-S | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4 | CF-2 3/4-S | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3 | CF-3-S | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/4 | CF-3 1/4-S | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2 | CF-3 1/2-S | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CF-4 | CF-4-S | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| CF-5-S | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 | |
| CF-6-S | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 | |
| CF-7-S | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 | |
| CF-8-S | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 | |
| CF-9-S | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 | |
| CF-10-S | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
| Ouvert | Scellé | Trou d'huile | LUB. TAILLE CONVENABLE (F) | Recom. Le fixage serrent à la clé dynamométrique (livres.) | Estimation de charge de base | ||
| Centre de trou (HC) | Diamètre de trou (HD) | Max. Static Capacity (livres.) | Max. Dyn. Capacité (livres.) | ||||
| CF-1/2-N | CF-1/2-N-S | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2 | CF-1/2-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16 | CF-9/16-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-N | CF-5/8-N-S | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8 | CF-5/8-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16 | CF-11/16-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4 | CF-3/4-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8 | CF-7/8-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-1 | CF-1-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8 | CF-1 1/8-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/4 | CF-1 1/4-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8 | CF-1 3/8-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 1/2 | CF-1 1/2-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8 | CF-1 5/8-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 3/4 | CF-1 3/4-S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8 | CF-1 7/8-S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-2 | CF-2-S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4 | CF-2 1/4-S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/2 | CF-2 1/2-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4 | CF-2 3/4-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-3 | CF-3-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4 | CF-3 1/4-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2 | CF-3 1/2-S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4 | CF-4-S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| CF-5-S | 7/8 | 3/16 | 1/4 | 5000 | 67950 | 46575 | |
| CF-6-S | 1 | 3/16 | 1/4 | 5000 | 80450 | 60000 | |
| CF-7-S | 1 1/4 | 3/16 | 1/4 | 5000 | 106930 | 75380 | |
| CF-8-S | - | - | 1/4 | 5000 | 144100 | 92200 | |
| CF-9-S | - | - | 1/4 | 5000 | 183430 | 113260 | |
| CF-10-S | - | - | 1/4 | 5000 | 215565 | 131545 | |
