Détails sur le produit:
|
| Nom: | Fente cylindrique de tournevis de palpeur de came de série de pouce de goujon lourd | Matériel: | Acier inoxydable en acier/de rapport |
|---|---|---|---|
| Élément de montage: | Fente de tournevis | Gamme de taille: | Série de pouce (O.D. In Inches) |
| Type de construction de base: | cylindrique | Éléments roulants: | Rouleaux à aiguilles à complément complet |
| Type de goujon: | Goujon lourd | Type de joint: | Sealed/No scelle adapté aux besoins du client |
| Emplacement de trou de lubrification: | Côté de goujon | Finition extérieure: | Finition noire d'oxyde |
| Surligner: | Type cylindrique palpeur de came,type acier inoxydable de palpeur de came,disciple de goujon de goujon d'arbre à cames de fente de tournevis |
||

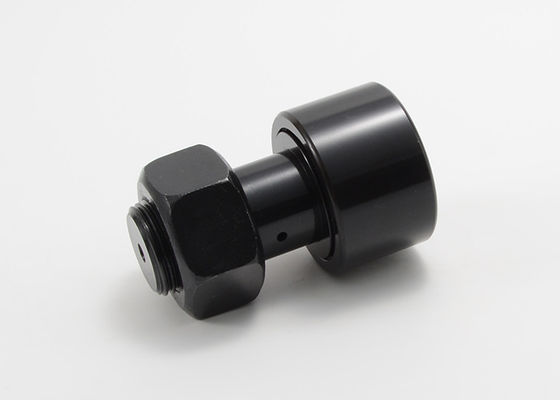

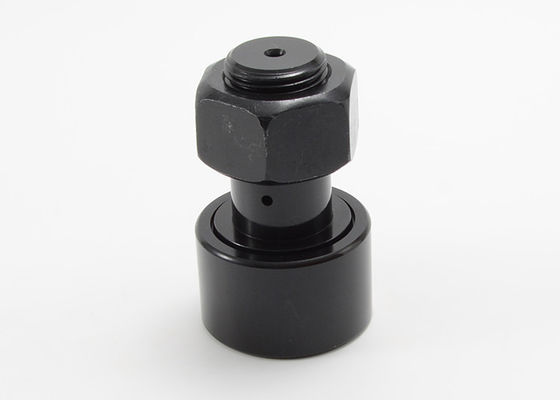

Fente cylindrique CFH 1 de tournevis de palpeur de came de pouce de goujon lourd 1/8 CFH 1 1/2 CFH 2
Fente cylindrique CFH 1 de tournevis de palpeur de came de pouce de goujon lourd 1/8 CFH 1 1/2 CFH 2
A conçu pour maximiser le mouvement préféré avec à construction rigide et cohérente. Les palpeurs de came comportent un profil simple et bas de frottement pour transformer le mouvement rotatoire en mouvement linéaire avec de basses conditions de lubrification.
MOUETTE conçoit, fabrique et stocke une ligne complète des palpeurs de came pour des applications industrielles, y compris les machines-outils, les robots industriels, la production de composantes électroniques, l'équipement de bureautique et les environnements durs qui exigent la résistance à la corrosion accrue.
Le MOUETTE fait :
· Options standard et faites sur commande comprenant des tailles, des matériaux, et des conceptions.
· Caniveaux optimisés pour la distribution améliorée d'effort de contact.
· Flexibilité de haute précision pour différentes applications.
· Cages variables, boucliers, joints, et conceptions externes d'anneau
· Disponible en tant que trou mini, standard, excentrique, de sortilège, fente de tournevis, et avec les disques poussés.
· Installation simple utilisant des prises ou des tournevis.
Support cylindrique de palpeur de came de pouce de goujon lourd par des caractéristiques de fente de tournevis :
| Ouvert | Scellé | Diamètre de rouleau (RD) | Largeur de rouleau (w) | Diamètre de goujon (écart-type) | Longueur de goujon (SL) | Longueur de Min. Thread (TL) | THR'DS fin. |
| CFH 1/2 | CFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 | CFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 | CFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 | CFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 | CFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 7/8 | CFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 1 | CFH 1 S | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 | CFH 1 1/8 S | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 | CFH 1 1/4 S | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 | CFH 1 3/8 S | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 | CFH 1 1/2 S | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 | CFH 1 5/8 S | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 | CFH 1 3/4 S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 | CFH 1 7/8 S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 | CFH 2 S | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 | CFH 2 1/4 S | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 | CFH 2 1/2 S | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 | CFH 2 3/4 S | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 | CFH 3 S | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 | CFH 3 1/4 S | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 | CFH 3 1/2 S | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 | CFH 4 S | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
| - | CFH 5 S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CFH 6 S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 |
| - | CFH 7 S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| Ouvert | Scellé | Trou d'huile | LUB. TAILLE CONVENABLE (F) | Recom. Le fixage serrent à la clé dynamométrique (livres.) | Estimation de charge de base | ||
| Centre de trou (HC) | Diamètre de trou (HD) | Max. Static Capacity (livres.) | Max. Dyn. Capacité (livres.) | ||||
| CFH 1/2 | CFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 9/16 | CFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 5/8 | CFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 11/16 | CFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 3/4 | CFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 | CFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1 | CFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 | CFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 | CFH 1 1/4 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 | CFH 1 3/8 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 | CFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 | CFH 1 5/8 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 | CFH 1 3/4 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 | CFH 1 7/8 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 | CFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 | CFH 2 1/4 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 | CFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 | CFH 2 3/4 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 | CFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 | CFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 | CFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 | CFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CFH 5 S | 7/8 | 3/16 | 1/4" TNP | 5000 | 135900 | 46575 |
| - | CFH 6 S | 1 | 3/16 | 1/4" TNP | 5000 | 160900 | 60000 |
| - | CFH 7 S | 1 1/4 | 3/16 | 1/4" TNP | 5000 | 213860 | 75380 |
