Détails sur le produit:
|
| nom: | Type palpeurs de goujon de came | Matériel: | Acier de qualité pour roulements hautement allié |
|---|---|---|---|
| Élément de montage: | Type de goujon de prise de sortilège | Finition extérieure: | Finition noire d'oxyde/couleur en acier de rapport neutre |
| Classe de grandeur: | Métrique | Type de construction de base: | Diamètre extérieur cylindrique |
| Éléments roulants: | Ensemble cylindrique de rouleau d'armement complet de 2 rangées | Configuration système: | Goujon concentrique/excentrique/lourd |
| Type de joint: | la lèvre entrent en contact avec des joints des deux côtés | Lubrification: | Graisse de Shell 3# |
| Surligner: | palpeur de came de goujon de trou de sortilège,double incidence de disciple de rouleau de rangée,incidence métrique de disciple de rouleau |
||

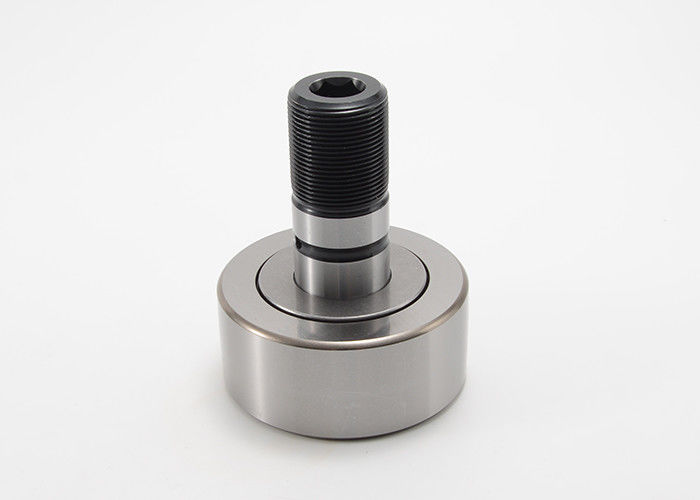

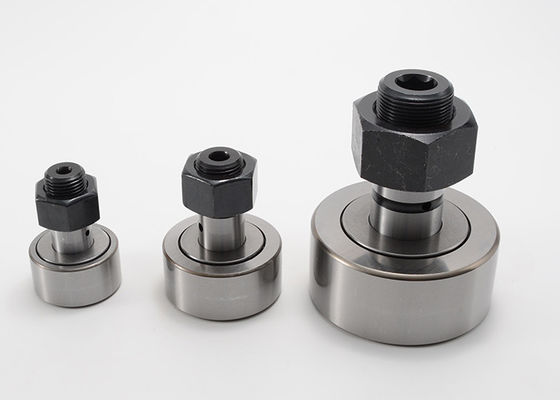

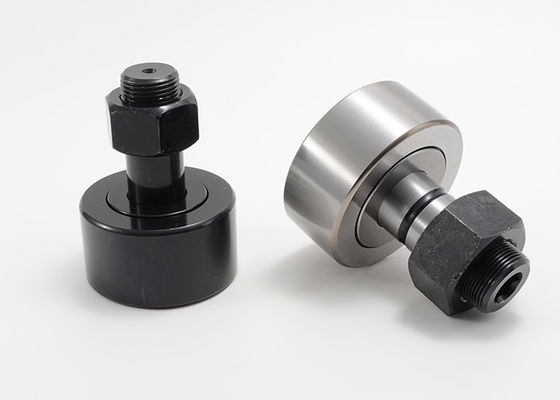

Prise métrique de sortilège de roulement à rouleaux de rangée de palpeur de came de goujon double
A conçu pour maximiser le mouvement préféré avec à construction rigide et cohérente. Les palpeurs de came comportent un profil simple et bas de frottement pour transformer le mouvement rotatoire en mouvement linéaire avec de basses conditions de lubrification.
MOUETTE conçoit et fabrique une ligne complète des palpeurs de came pour des applications industrielles, y compris les machines-outils, les robots industriels, la production de composantes électroniques, l'équipement de bureautique et les environnements durs qui exigent la résistance à la corrosion accrue. Les palpeurs de came et les rouleaux de voie fournissent les solutions antifriction pour traduire la rotation au mouvement linéaire ou le soutien de l'un ou l'autre de radial ou de combinaison pur a poussé des charges selon les types d'éléments de roulement.
Les palpeurs de came d'acier inoxydable ont prévu les environnements durs qui exigent la résistance à la corrosion accrue. Excellent choix pour l'usage extérieur ou pour des applications telles que les équipements de production alimentaire qui exigent le lavage à grande eau et le nettoyage fréquents. Mouette offre plus de tables d'échange, telles que les incidences de palpeur de came de mcgill, le palpeur de came d'iko, le palpeur de came de skf, le palpeur de came d'ina, le palpeur de came de rbc, les palpeurs de came de forgeron, et le palpeur de came de nsk.
Le MOUETTE fait :
· Options standard et faites sur commande comprenant des tailles, des matériaux, et des conceptions.
· Caniveaux optimisés pour la distribution améliorée d'effort de contact.
· Des tolérances plus élevées de dégagement que des standards de l'industrie.
· Flexibilité de haute précision pour différentes applications.
· Exempt d'entretien avec la graisse pendant la vie.
· Cages variables, boucliers, joints, et conceptions externes d'anneau
· Disponible en tant que trou mini, standard, excentrique, de sortilège, fente de tournevis, et avec les disques poussés.
· Installation simple utilisant des prises ou des tournevis.
Type caractéristiques de goujon des palpeurs de came PWKR-2RS :
| Type types de goujon de palpeur de came | Dimensions de frontière | Estimation de charge de base | Vitesse de limitation | ||||||||||||||||
| Sans collier excentrique | d1 | D | B | B1max | B2 | B3 | C | C1 | d2 | d3 | G | G1 | W | De | Soyez | e | Crw | Corw | |
| millimètre | N | T/MN | |||||||||||||||||
| PWKR35-2RS | 16 | 35 | 52 | 19,6 | 32,5 | 7,8 | 18 | 0,8 | 20 | 3 | M16X1.5 | 17 | 8 | 20 | 12 | 1 | 11900 | 14600 | 6000 |
| PWKR40-2RS | 18 | 40 | 58 | 21,6 | 36,5 | 8 | 20 | 0,8 | 22 | 3 | M18X1.5 | 19 | 8 | 22 | 14 | 1 | 13600 | 17200 | 5000 |
| PWKR47-2RS | 20 | 47 | 66 | 25,6 | 40,5 | 9 | 24 | 0,8 | 27 | 4 | M20X1.5 | 21 | 10 | 24 | 18 | 1 | 23800 | 30500 | 3800 |
| PWKR52-2RS | 20 | 52 | 66 | 25,6 | 40,5 | 9 | 24 | 0,8 | 31 | 4 | M20X1.5 | 21 | 10 | 24 | 18 | 1 | 24600 | 33000 | 3800 |
| PWKR62-2RS | 24 | 62 | 80 | 30,6 | 49,5 | 11 | 28 | 1,3 | 38 | 4 | M24X1.5 | 25 | 14 | 28 | 22 | 1 | 34000 | 45500 | 2200 |
| PWKR72-2RS | 24 | 72 | 80 | 30,6 | 49,5 | 11 | 28 | 1,3 | 44 | 4 | M24X1.5 | 25 | 14 | 28 | 22 | 1 | 38000 | 54000 | 2200 |
| PWKR80-2RS | 30 | 80 | 100 | 37 | 63 | 15 | 35 | 1 | 47 | 4 | M30X1.5 | 32 | 14 | 35 | 29 | 1,5 | 55000 | 79000 | 1800 |
| PWKR90-2RS | 30 | 90 | 100 | 37 | 63 | 15 | 35 | 1 | 47 | 4 | M30X1.5 | 32 | 14 | 35 | 29 | 1,5 | 62000 | 90000 | 1800 |
| Type types de goujon de palpeur de came | Dimensions de frontière | Estimation de charge de base | Vitesse de limitation | ||||||||||||||||||
| Avec le collier excentrique | d1 | D | B | B1max | B2 | B3 | C | C1 | d2 | d3 | G | G1 | W | De | Soyez | e | Crw | Corw | |||
| millimètre | N | T/MN | |||||||||||||||||||
| PWKRE35-2RS | 16 | 35 | 52 | 19,6 | 32,5 | 7,8 | 18 | 0,8 | 20 | 3 | M16X1.5 | 17 | 8 | 20 | 12 | 1 | 11900 | 14600 | 6000 | ||
| PWKRE40-2RS | 18 | 40 | 58 | 21,6 | 36,5 | 8 | 20 | 0,8 | 22 | 3 | M18X1.5 | 19 | 8 | 22 | 14 | 1 | 13600 | 17200 | 5000 | ||
| PWKRE47-2RS | 20 | 47 | 66 | 25,6 | 40,5 | 9 | 24 | 0,8 | 27 | 4 | M20X1.5 | 21 | 10 | 24 | 18 | 1 | 23800 | 30500 | 3800 | ||
| PWKRE52-2RS | 20 | 52 | 66 | 25,6 | 40,5 | 9 | 24 | 0,8 | 31 | 4 | M20X1.5 | 21 | 10 | 24 | 18 | 1 | 24600 | 33000 | 3800 | ||
| PWKRE62-2RS | 24 | 62 | 80 | 30,6 | 49,5 | 11 | 28 | 1,3 | 38 | 4 | M24X1.5 | 25 | 14 | 28 | 22 | 1 | 34000 | 45500 | 2200 | ||
| PWKRE72-2RS | 24 | 72 | 80 | 30,6 | 49,5 | 11 | 28 | 1,3 | 44 | 4 | M24X1.5 | 25 | 14 | 28 | 22 | 1 | 38000 | 54000 | 2200 | ||
| PWKRE80-2RS | 30 | 80 | 100 | 37 | 63 | 15 | 35 | 1 | 47 | 4 | M30X1.5 | 32 | 14 | 35 | 29 | 1,5 | 55000 | 79000 | 1800 | ||
| PWKRE90-2RS | 30 | 90 | 100 | 37 | 63 | 15 | 35 | 1 | 47 | 4 | M30X1.5 | 32 | 14 | 35 | 29 | 1,5 | 62000 | 90000 | 1800 | ||
