Détails sur le produit:
|
| Nom: | Roulements à aiguilles de poussée | Rapport du type: | Ensemble rouleau à aiguilles et cage |
|---|---|---|---|
| Série: | AXK | Type d'alésage: | Alésage rond |
| Cage: | Tôle d'acier | Matériau de roulement: | rapport de l'acier |
| Simple ou Double Sens: | Unidirectionnel | Pouce - Métrique: | Métrique |
| Grade de rouleau: | G2 | Classe de précision: | Norme normale, ABEC 1 | ISOP0 |

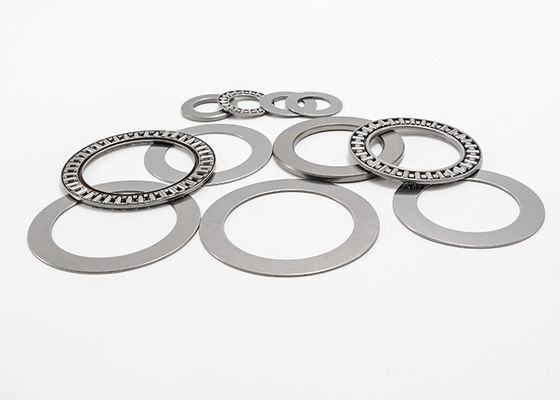

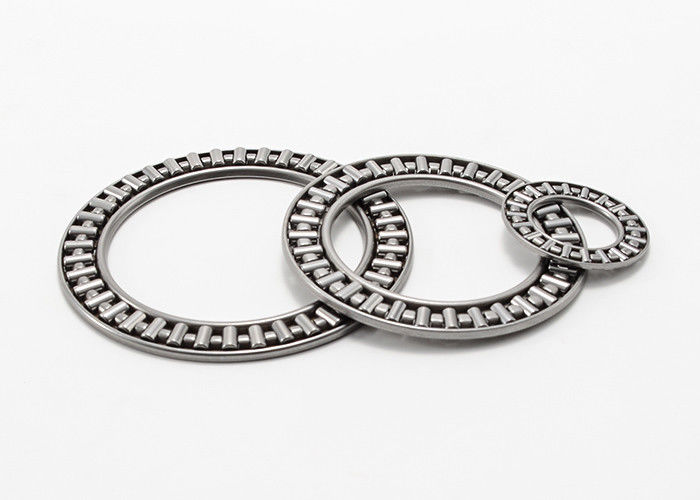

Poussez le rouleau et l'Assemblée axiaux AXK 2542 d'aiguille de roulements à rouleaux d'aiguille de cage
Le rouleau et la cage d'aiguille ont poussé des assemblées sont conçus pour adapter aux charges axiales lourdes et aux charges maximales dans une direction. Ils fournissent un niveau élevé de rigidité dans un espace axial minimum. Dans les applications où les visages des composants adjacents de machine servent de caniveaux, les paliers de butée de rouleau d'aiguille ne prennent plus d'espace qu'une rondelle de poussée conventionnelle. Les incidences peuvent également être combinées avec soutenir des joints pour créer les incidences complètes.
MOUETTE offre des roulements à rouleaux d'aiguille de grandes quantités en stock. Contact pour des détails !
Poussez les caractéristiques axiales de rouleau d'aiguille de roulements à rouleaux d'aiguille et d'Assemblée de cage :
|
Axe Diamètre |
Aiguille axiale Rollar et Assemblées de cage | Joint de palier de butée | ||||||
| Code |
La masse g |
Incidence Joint |
La masse g |
Anneau d'axe | Logement de l'anneau |
Incidence axiale Joint |
La masse g |
|
| millimètre | ||||||||
| 4 | AXK 0414TN | 0,7 | As 0414 | 1 | — | — | — | |
| 5 | AXK 0515TN | 0,8 | As 0515 | 1 | — | — | — | |
| 6 | AXK 0619TN | 1 | As 0619 | 2 | LS 0619 | — | — | 4 |
| 8 | AXK 0821TN | 2 | As 0821 | 2 | LS 0821 | — | — | 4 |
| 10 | AXK 1024 | 3 | As 1024 | 3 | LS 1024 | — | — | 7 |
| 12 | AXK 1226 | 3 | As 1226 | 3 | LS 1226 | — | — | 8 |
| 15 | AXK 1528 | 4 | As 1528 | 3 | LS 1528 | GS 81102 | Le WS 81102 | 9 |
| 17 | AXK 1730 | 4 | As 1730 | 4 | LS 1730 | GS 81103 | Le WS 81103 | 9 |
| 20 | AXK 2035 | 5 | As 2035 | 5 | LS 2035 | GS 81104 | Le WS 81104 | 13 |
| 25 | AXK 2542 | 7 | As 2542 | 7 | LS 2542 | GS 81105 | Le WS 81105 | 19 |
| 30 | AXK 3047 | 8 | As 3047 | 8 | LS 3047 | GS 81106 | Le WS 81106 | 22 |
| 35 | AXK 3552 | 10 | As 3552 | 9 | LS 3552 | GS 81107 | Le WS 81107 | 29 |
| 40 | AXK 4060 | 16 | As 4060 | 12 | LS 4060 | GS 81108 | Le WS 81108 | 40 |
| 45 | AXK 4565 | 18 | As 4565 | 13 | LS 4565 | GS 81109 | Le WS 81109 | 50 |
| 50 | AXK 5070 | 20 | As 5070 | 14 | LS 5070 | GS 81110 | Le WS 81110 | 55 |
| 55 | AXK 5578 | 28 | As 5578 | 18 | LS 5578 | GS 81111 | Le WS 81111 | 88 |
| 60 | AXK 6085 | 33 | As 6085 | 22 | LS 6085 | GS 81112 | Le WS 81112 | 97 |
| 65 | AXK 6590 | 35 | As 6590 | 24 | LS 6590 | GS 81113 | Le WS 81113 | 115 |
| 70 | AXK 7095 | 60 | As 7095 | 25 | LS 7095 | GS 81114 | Le WS 81114 | 123 |
| 75 | AXK 75100 | 61 | As 75100 | 27 | LS 75100 | GS 81115 | Le WS 81115 | 142 |
| 80 | AXK 80105 | 63 | As 80105 | 28 | LS 80105 | GS 81116 | Le WS 81116 | 151 |
| 85 | AXK 85110 | 67 | As 85100 | 29 | LS 85110 | GS 81117 | Le WS 81117 | 159 |
| 90 | AXK 90120 | 86 | As 90120 | 39 | LS 90120 | GS 81118 | Le WS 81118 | 234 |
| 100 | AXK 100135 | 104 | As 100135 | 50 | LS 100135 | GS 81120 | Le WS 81120 | 350 |
| 110 | AXK 110145 | 122 | As 110145 | 55 | LS 110145 | GS 81122 | Le WS 81122 | 385 |
| 120 | AXK 120155 | 131 | As 120155 | 59 | LS 120155 | GS 81124 | Le WS 81124 | 415 |
| 130 | AXK 130170 | 205 | As 130170 | 65 | LS 130170 | GS 81126 | Le WS 81126 | 663 |
| 140 | AXK 140180 | 219 | As 140180 | 79 | LS 140180 | GS 81128 | Le WS 81128 | 749 |
| 150 | AXK 150190 | 232 | As 150190 | 84 | LS 150190 | GS 81130 | Le WS 81130 | 796 |
| 160 | AXK 160200 | 246 | As 160200 | 89 | LS 160200 | GS 81132 | Le WS 81132 | 842 |
SUITE DE CI-DESSUS
| Rapport du code | Dimension | Taille de voie | Estimation de charge de base | Limitation | |||||||||
| KN | Vitesse | ||||||||||||
| Dc1 | D1 | C.C | d1 | Dw | B1 | B | a | Eb | Ea | C | Co | r/min | |
| d | D | minute de r | |||||||||||
| AXK 0414TN | 4 | — | 14 | — | 2 | 1 | — | — | 5 | 13 | 4,4 | 8 | 21000 |
| AXK 0515TN | 5 | — | 15 | — | 2 | 1 | — | — | 6 | 14 | 4,75 | 9,2 | 21000 |
| AXK 0619TN | 6 | — | 19 | — | 2 | 1 | 2,75 | 0,3 | 7 | 18 | 6,8 | 15,5 | 19000 |
| AXK 0821TN | 8 | — | 21 | — | 2 | 1 | 2,75 | 0,3 | 9 | 20 | 7,8 | 19,4 | 18000 |
| AXK 1024 | 10 | — | 24 | — | 2 | 1 | 2,75 | 0,3 | 12 | 23 | 9,2 | 25,5 | 17000 |
| AXK 1226 | 12 | — | 26 | — | 2 | 1 | 2,75 | 0,3 | 14 | 25 | 9,9 | 29 | 15000 |
| AXK 1528 | 15 | 16 | 28 | 28 | 2 | 1 | 2,75 | 0,3 | 17 | 27 | 11,3 | 36 | 13000 |
| AXK 1730 | 17 | 18 | 30 | 30 | 2 | 1 | 2,75 | 0,3 | 19 | 29 | 11,9 | 39,5 | 12000 |
| AXK 2035 | 20 | 21 | 35 | 35 | 2 | 1 | 2,75 | 0,3 | 22 | 34 | 13,1 | 46,5 | 10000 |
| AXK 2542 | 25 | 26 | 42 | 42 | 2 | 1 | 3 | 0,6 | 29 | 41 | 14,7 | 58 | 8500 |
| AXK 3047 | 30 | 32 | 47 | 47 | 2 | 1 | 3 | 0,6 | 34 | 46 | 16,3 | 70 | 7500 |
| AXK 3552 | 35 | 37 | 52 | 52 | 2 | 1 | 3,5 | 0,6 | 39 | 51 | 17,8 | 81 | 6500 |
| AXK 4060 | 40 | 42 | 60 | 60 | 3 | 1 | 3,5 | 0,6 | 45 | 58 | 28 | 114 | 6000 |
| AXK 4565 | 45 | 47 | 65 | 65 | 3 | 1 | 4 | 0,6 | 50 | 63 | 30 | 128 | 5000 |
| AXK 5070 | 50 | 52 | 70 | 70 | 3 | 1 | 4 | 0,6 | 55 | 68 | 32 | 143 | 4800 |
| AXK 5578 | 55 | 57 | 78 | 78 | 3 | 1 | 5 | 0,6 | 60 | 76 | 38 | 186 | 4300 |
| AXK 6085 | 60 | 62 | 85 | 85 | 3 | 1 | 4,75 | 1 | 65 | 83 | 44,5 | 234 | 4000 |
| AXK 6590 | 65 | 67 | 90 | 90 | 3 | 1 | 5,25 | 1 | 70 | 88 | 46,5 | 255 | 3700 |
| AXK 7095 | 70 | 72 | 95 | 95 | 4 | 1 | 5,25 | 1 | 74 | 93 | 54 | 255 | 3500 |
| AXK 75100 | 75 | 77 | 100 | 100 | 4 | 1 | 5,75 | 1 | 79 | 98 | 55 | 265 | 3300 |
| AXK 80105 | 80 | 82 | 105 | 105 | 4 | 1 | 5,75 | 1 | 84 | 103 | 56 | 280 | 3100 |
| AXK 85110 | 85 | 87 | 110 | 110 | 4 | 1 | 5,75 | 1 | 89 | 108 | 58 | 290 | 3000 |
| AXK 90120 | 90 | 92 | 120 | 120 | 4 | 1 | 6,5 | 1 | 94 | 118 | 73 | 405 | 2700 |
| AXK 100135 | 100 | 102 | 135 | 135 | 4 | 1 | 7 | 1 | 105 | 133 | 91 | 560 | 2500 |
| AXK 110145 | 110 | 112 | 145 | 145 | 4 | 1 | 7 | 1 | 115 | 143 | 97 | 620 | 2300 |
| AXK 120155 | 120 | 122 | 155 | 155 | 4 | 1 | 7 | 1 | 125 | 153 | 102 | 680 | 2100 |
| AXK 130170 | 130 | 132 | 170 | 170 | 5 | 1 | 9 | 1 | 136 | 167 | 133 | 840 | 1900 |
| AXK 140180 | 140 | 142 | 180 | 178 | 5 | 1 | 9,5 | 1 | 146 | 177 | 138 | 900 | 1800 |
| AXK 150190 | 150 | 152 | 190 | 188 | 5 | 1 | 9,5 | 1 | 156 | 187 | 143 | 960 | 1700 |
| AXK 160200 | 160 | 162 | 200 | 198 | 5 | 1 | 9,5 | 1 | 166 | 197 | 145 | 1020 | 1600 |
