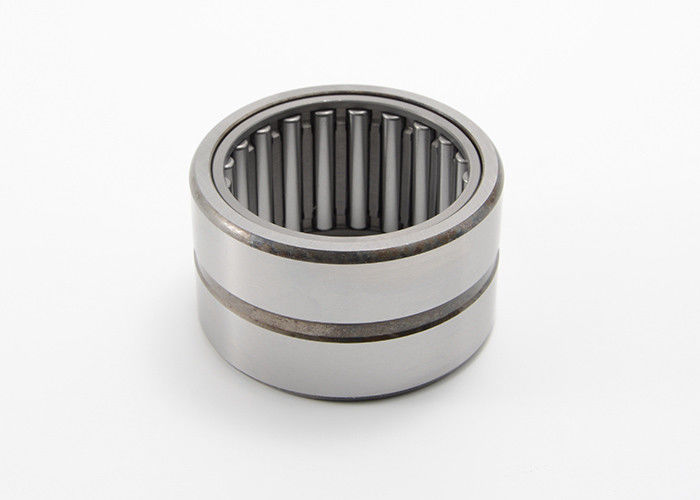

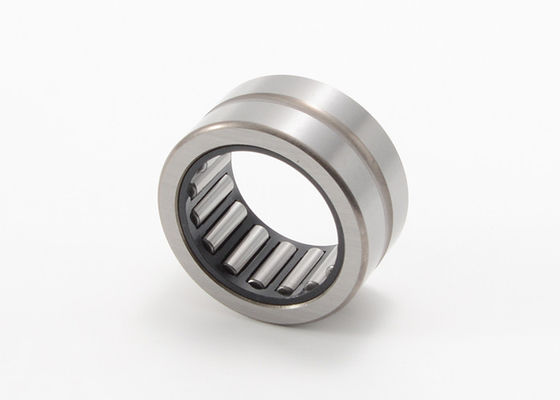

Roulement à aiguille radial usiné solide RNA4907 sans anneau intérieur

Roulement à rouleaux solide d'aiguille avec les anneaux usinés sans anneau intérieur RNA4907

Le roulement à rouleaux solide d'aiguille de collier a la structure compacte, la petite taille radiale et la grande portance. Il convient aux pièces dont la taille globale radiale est limitée. Il est également au loin appliqué à la situation où l'axe ou le logement a le mouvement de oscillation. Généralement le roulement à rouleaux d'aiguille résiste seulement à la charge radiale, pas la charge axiale. Quand l'axe a la charge axiale, il peut être employé en combination avec d'autres incidences. Cependant, il ne limite pas le décalage axial de l'axe ou du logement. La vitesse de rotation limiteuse du roulement à rouleaux d'aiguille est inférieure. Dans la vitesse de rotation élevée de la machine principale, le roulement à rouleaux d'aiguille avec la cage sera choisi aussi loin que possible. Dans la compassion avec d'autres types de roulements à rouleaux d'aiguille, sous la situation de la même taille radiale, le roulement à rouleaux d'aiguille a la grande portance et la rigidité élevée mais a le couple de friction élevée.

Ce genre d'incidence a beaucoup de séries avec la structure et la taille différentes. On lui demande que la dureté, traitant l'exactitude et l'aspérité de la surface de surface et de roulement de journal d'axe du logement externe corresponde ceux du collier de l'incidence. Quant au rouleau d'aiguille avec la classe G2, le diamètre varie à moins de 2µm dans le groupe. Excepté les roulements à rouleaux d'aiguille d'armement complet, ils ont les cages rigides, qui peuvent correctement guider la ligne parallèle d'axe du rouleau d'aiguille.

ARN modèle, roulements à rouleaux d'aiguille de NK sans anneau intérieur

Le roulement à rouleaux d'aiguille sans anneau intérieur convient aux pièces dont la taille radiale est limitée. En raison d'aucun anneau intérieur, la surface du journal d'axe équipée de elle est agie directement comme la surface de roulement. On lui demande que la dureté extérieure soit pas moins que HRC60, l'aspérité, pas plus de 0.63µm. Ce genre d'incidence ne limite pas le décalage axial de l'axe et du logement et a la vitesse de rotation limiteuse élevée.

Roulement à rouleaux solide d'aiguille avec les anneaux usinés sans ARN intérieur d'anneau, caractéristiques de NK :
