Détails sur le produit:
|
| Nom: | Roulements à aiguilles de poussée | Mesure: | Métrique |
|---|---|---|---|
| Matériau de roulement: | rapport de l'acier | Élément roulant: | Rouleau à aiguilles |
| Désignation du composant: | Assemblage de rouleaux uniquement | Simple ou Double Sens: | Double Direction |
| Palier de butée: | Oui | Auto-alignement: | non |
| Classe de précision: | ABEC 1 | ISOP0 | Autres caractéristiques: | Rangée simple |

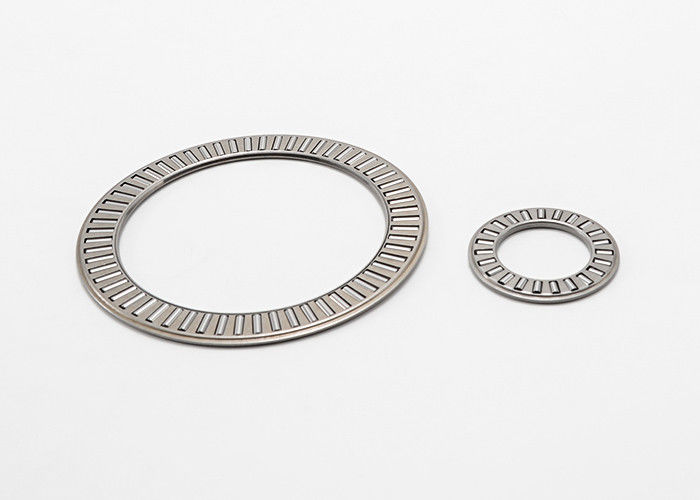

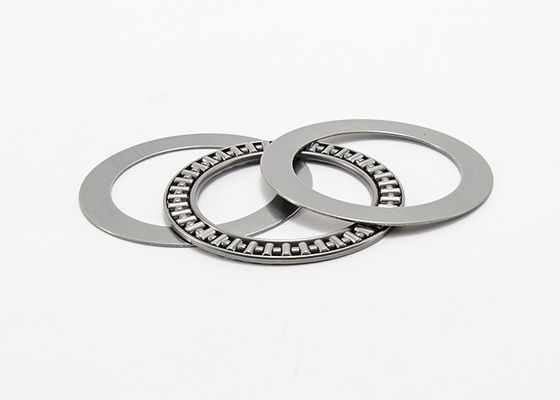

Poussez les Assemblées axiales NTB 4060 de rouleau et de cage d'aiguille de roulements à rouleaux d'aiguille
Les paliers de butée se composent d'une cage avec précision faite et des rouleaux. Ils ont la rigidité élevée et les capacités de charge élevées et peuvent être employés dans les petits espaces.
Application :
Les roulements à rouleaux d'aiguille sont très utilisés dans les voitures, les compresseurs, la construction, les moteurs électriques, l'industrie alimentaire, des appareils ménagers etc. Comme élément de roulement, il tourne le monde.
Caractéristiques :
| Description de produit de base | Palier de butée de rouleau d'aiguille |
| Mesure (pouce - métrique) | Métrique |
| Rapport du matériel | Rapport de l'acier |
| Matériel de cage | Acier |
| Élément de roulement | Rouleau d'aiguille |
| Direction simple ou double | Double direction |
| Classe de précision | ABEC 1 | OIN P0 |
| Lubrification | Huile |
Empaquetage et expédition :
| Paquet | Tube en plastique pour les incidences, et le paquet de carton dehors |
| Expédition | L'expédition exprès, d'air, et l'expédition de mer sont disponibles |
| Service | L'OEM entretiennent, et peuvent imprimer votre logo d'onw après autorisation |
Poussez les caractéristiques axiales d'Assemblées de rouleau et de cage d'aiguille de roulements à rouleaux d'aiguille :
|
Axe Diamètre |
Code axial d'Assemblées de rouleau et de cage d'aiguille | ||||||
| Assemblées axiales de rouleau et de cage d'aiguille |
La masse g |
Poussez la feuille |
La masse g |
Anneau d'axe | Anneau de Seat |
La masse g |
|
| millimètre | |||||||
| 10 | NTB1024 | 3,3 | As 1024 | 2,9 | WS1024 | GS1024 | 8 |
| 12 | NTB1226 | 3,8 | As 1226 | 3,2 | WS1226 | GS1226 | 8,9 |
| 15 | NTB1528 | 4,1 | As 1528 | 3,4 | WS1528 | GS1528 | 9,3 |
| 16 | NTB1629 | 4,3 | As 1629 | 3,6 | WS1629 | GS1629 | 9,8 |
| 17 | NTB1730 | 4,5 | As 1730 | 3,7 | WS1730 | GS1730 | 10,2 |
| 18 | NTB1831 | 4,7 | As 1831 | 3,9 | WS1831 | GS1831 | 10,7 |
| 20 | NTB2035 | 6,1 | As 2035 | 5 | WS2035 | GS2035 | 13,8 |
| 25 | NTB2542 | 8,2 | As 2542 | 6,9 | WS2542 | GS2542 | 21 |
| 30 | NTB3047 | 9,4 | As 3047 | 7,9 | WS3047 | GS3047 | 24 |
| 35 | NTB3552 | 10,6 | As 3552 | 8,9 | WS3552 | GS3552 | 31,5 |
| 40 | NTB4060 | 22 | As 40603 | 12,1 | WS4060 | GS4060 | 42,5 |
| 45 | NTB4565 | 24,5 | As 4565 | 13,3 | WS4565 | GS4565 | 53,5 |
| 50 | NTB5070 | 26,5 | As 5070 | 14,5 | WS5070 | GS5070 | 58,5 |
| 55 | NTB5578 | 33,5 | As 5578 | 18,5 | WS5578 | GS5578 | 93 |
| 60 | NTB6085 | 38,5 | As 6085 | 22 | WS6085 | GS6085 | 105 |
| 65 | NTB6590 | 41,5 | As 6590 | 23,5 | WS6590 | GS6590 | 124 |
| 70 | NTB7095 | 61 | As 7090 | 25 | WS7095 | GS7095 | 132 |
| 75 | NTB75100 | 65 | As 75100 | 26,5 | WS75100 | GS75100 | 153 |
| 80 | NTB80105 | 68,5 | As 80105 | 28 | WS80105 | GS80105 | 162 |
| 85 | NTB85110 | 72 | As 85110 | 29,5 | WS85110 | GS85110 | 170 |
| 90 | NTB90120 | 92 | As 90120 | 38 | WS90120 | GS90120 | 250 |
| 100 | NTB100135 | 119 | As 100135 | 50 | WS110135 | GS100135 | 350 |
| 110 | NTB110145 | 129 | As 110145 | WS110145 | GS110145 | 380 | |
| 120 | NTB120155 | 139 | As 120155 | WS120155 | GS120155 | 410 | |
| 130 | NTB130170 | 225 | As 130170 | WS130170 | GS130170 | 660 | |
SUITE DE CI-DESSUS
| Assemblées axiales de rouleau et de cage d'aiguille | Dimension | Estimation de chargement de base | Vitesse de limitation | ||||||||
| d | D | Dw | s | h | Rs | C1 | Ce | C | Co | r/min | |
| kgf | kgf | ||||||||||
| NTB1024 | 10 | 24 | 2 | 1 | 2,75 | 0,3 | 14 | 22 | 800 | 2440 | 15000 |
| NTB1226 | 12 | 26 | 2 | 1 | 2,75 | 0,3 | 16 | 24 | 850 | 2750 | 13000 |
| NTB1528 | 15 | 28 | 2 | 1 | 2,75 | 0,3 | 18 | 26 | 900 | 3050 | 12000 |
| NTB1629 | 16 | 29 | 2 | 1 | 2,75 | 0,3 | 19 | 27 | 920 | 3200 | 11000 |
| NTB1730 | 17 | 30 | 2 | 1 | 2,75 | 0,3 | 20 | 28 | 950 | 3360 | 11000 |
| NTB1831 | 18 | 31 | 2 | 1 | 2,75 | 0,3 | 21 | 29 | 970 | 3510 | 10000 |
| NTB2035 | 20 | 35 | 2 | 1 | 2,75 | 0,3 | 23 | 33 | 1200 | 4740 | 9000 |
| NTB2542 | 25 | 42 | 2 | 1 | 3 | 0,6 | 29 | 40 | 1470 | 6600 | 7500 |
| NTB3047 | 30 | 47 | 2 | 1 | 3 | 0,6 | 34 | 45 | 1570 | 7470 | 6500 |
| NTB3552 | 35 | 52 | 2 | 1 | 3,5 | 0,6 | 39 | 50 | 1670 | 8350 | 5500 |
| NTB4060 | 40 | 60 | 3 | 1 | 3,5 | 0,6 | 45 | 57 | 2470 | 11000 | 5000 |
| NTB4565 | 45 | 65 | 3 | 1 | 4 | 0,6 | 50 | 62 | 2640 | 12400 | 4500 |
| NTB5070 | 50 | 70 | 3 | 1 | 4 | 0,6 | 55 | 67 | 2810 | 13700 | 4000 |
| NTB5578 | 55 | 78 | 3 | 1 | 5 | 0,6 | 61 | 75 | 3300 | 17500 | 4000 |
| NTB6085 | 60 | 85 | 3 | 1 | 4,75 | 1 | 66 | 82 | 3900 | 22300 | 3500 |
| NTB6590 | 65 | 90 | 3 | 1 | 5,25 | 1 | 71 | 87 | 4090 | 24100 | 3000 |
| NTB7095 | 70 | 95 | 4 | 1 | 5,25 | 1 | 75 | 91 | 4830 | 24900 | 3000 |
| NTB75100 | 75 | 100 | 4 | 1 | 5,75 | 1 | 80 | 96 | 4930 | 26100 | 3000 |
| NTB80105 | 80 | 105 | 4 | 1 | 5,75 | 1 | 85 | 101 | 5050 | 27200 | 2500 |
| NTB85110 | 85 | 110 | 4 | 1 | 5,75 | 1 | 90 | 106 | 5130 | 28400 | 2500 |
| NTB90120 | 90 | 120 | 4 | 1 | 6,5 | 1 | 96 | 116 | 6570 | 40100 | 2500 |
| NTB100135 | 100 | 135 | 4 | 1 | 7 | 1 | 107 | 131 | 8190 | 55200 | 2000 |
| NTB110145 | 110 | 145 | 4 | 7 | 1 | 117 | 141 | 8480 | 59000 | 2000 | |
| NTB120155 | 120 | 155 | 4 | 7 | 1 | 127 | 151 | 8960 | 64700 | 1800 | |
| NTB130170 | 130 | 170 | 5 | 9 | 1 | 137 | 165 | 12300 | 85500 | 1700 | |
| Huile |
