Détails sur le produit:
|
| Description de base du produit: | Roulement de butée à rouleaux d'aiguilles | Marque: | Neutre / Personnalisé |
|---|---|---|---|
| Mesure: | Métrique | Matériau de roulement: | rapport de l'acier |
| Éléments roulants: | Rouleau à aiguilles avec cage | Nombre de rangée: | 1 |
| Type de joints: | Ouvrez-vous | Gamme de taille: | Taille Fw de 5mm à 45mm |
| Autres caractéristiques: | Série mince / capacité de charge élevée | Adapté aux besoins du client: | Standard ou personnalisé sont disponibles |

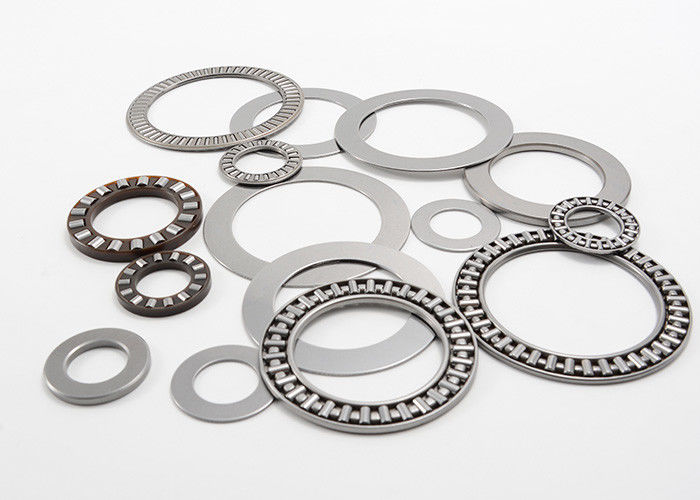

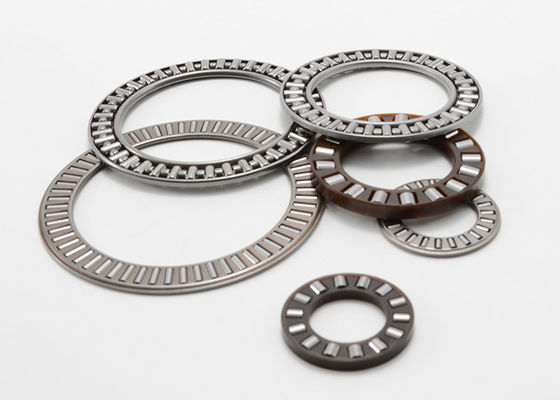

Le rouleau métrique d'aiguilles de butée le palier soutenant la série mince en acier AX1528
Le rouleau mince d'aiguille de série de HACHE de butée des paliers :
Les assemblées de poussée de rouleau et de cage d'aiguille sont un ensemble élevé de palier de butée de charge de profil bas et peuvent être employées avec la série de CP les rondelles de poussée qui sont fournies séparément. Elles se composent d'une cage uniforme qui guide sûrement une grande quantité de rouleaux d'aiguille, les rouleaux sont légèrement soulagées vers leur bord externe pour permettre la répartition des charges uniforme et empêchent n'importe quelle occurrence de dommages de bord.
Avantages :
Solution poussée rentable, éventail, profil bas, haut porteur.
Le rouleau métrique d'aiguilles de butée le palier soutenant les détails minces de série de HACHE en acier :
|
Axe Diamètre |
Numéro de la pièce de palier de butée de rouleau d'aiguille |
La masse
Approximativement |
Dimensions de frontière | Estimation de charge de base | Vitesse de limitation | |||||||
|
HACHE Dunn de Baureihe |
HACHE Dick de Baureihe |
Di | De | h | d1 | d2 | Dynamique | Charge statique | Min-1 | |||
| millimètre | g | millimètre | N | |||||||||
| 5 | HACHE 5 13 | HACHE 3,5 5 13 | 1,3 | 5 | 13 | 2,3 | 6,3 | 10,9 | 3000 | 5700 | 25000 | |
| 2,3 | 5 | 13 | 3,5 | 6,3 | 10,9 | 3000 | 5700 | 25000 | ||||
| 6 | HACHE 6 14 | HACHE 3,5 6 14 | 1,4 | 6 | 14 | 2,3 | 7,3 | 11,9 | 3150 | 6350 | 22000 | |
| 2,4 | 6 | 14 | 3,5 | 7,3 | 11,9 | 3150 | 6350 | 22000 | ||||
| 7 | HACHE 7 15 | HACHE 3,5 7 15 | 1,7 | 7 | 15 | 2,3 | 8,3 | 12,9 | 3550 | 7600 | 22000 | |
| 2,9 | 7 | 15 | 3,5 | 8,3 | 12,9 | 3550 | 7600 | 22000 | ||||
| 8 | HACHE 8 16 | HACHE 3,5 8 16 | 1,7 | 8 | 16 | 2,3 | 9,3 | 13,9 | 3700 | 8300 | 22000 | |
| 3 | 8 | 16 | 3,5 | 9,3 | 13,9 | 3700 | 8300 | 22000 | ||||
| 9 | HACHE 9 17 | HACHE 3,5 9 17 | 2,1 | 9 | 17 | 2,3 | 10,3 | 14,9 | 4050 | 9500 | 19000 | |
| 3,5 | 9 | 17 | 3,5 | 10,3 | 14,9 | 4050 | 9500 | 19000 | ||||
| 10 | HACHE 10 22 | HACHE 4 10 22 | 4 | 10 | 22 | 2,8 | 12 | 18,6 | 5000 | 10900 | 15500 | |
| 6,5 | 10 | 22 | 4 | 12 | 18,6 | 5000 | 10900 | 15500 | ||||
| 12 | HACHE 12 26 | HACHE 4 12 26 | 6 | 12 | 26 | 2,8 | 15 | 22,6 | 6900 | 17700 | 13000 | |
| 10 | 12 | 26 | 4 | 15 | 22,6 | 6900 | 17700 | 13000 | ||||
| 13 | HACHE 13 26 | HACHE 4 13 26 | 6 | 13 | 26 | 2,8 | 15 | 22,6 | 6900 | 17700 | 13000 | |
| 9,8 | 13 | 26 | 4 | 15 | 22,6 | 6900 | 17700 | 11300 | ||||
| 15 | HACHE 15 28 | HACHE 4 15 28 | 6,9 | 15 | 28 | 2,8 | 17 | 24,6 | 7400 | 20000 | 11500 | |
| 9 | 15 | 28 | 4 | 17 | 24,6 | 7400 | 20000 | 11500 | ||||
| 17 | HACHE 17 30 | HACHE 4 17 30 | 7,6 | 17 | 30 | 2,8 | 19 | 26,6 | 7800 | 22000 | 10500 | |
| 10 | 17 | 30 | 4 | 19 | 26,6 | 7800 | 22000 | 10500 | ||||
| 19 | HACHE 19 32 | HACHE 4 19 32 | 8,6 | 19 | 32 | 2,8 | 21 | 28,6 | 8000 | 23300 | 10000 | |
| 13 | 19 | 32 | 4 | 21 | 28,6 | 8000 | 23300 | 10000 | ||||
| 20 | HACHE 20 35 | HACHE 5 20 35 | 10,2 | 20 | 35 | 2,8 | 22 | 31,6 | 11800 | 39000 | 9000 | |
| 18 | 20 | 35 | 5 | 22 | 31,6 | 11800 | 39000 | 9000 | ||||
| 25 | HACHE 25 42 | HACHE 5 25 42 | 11,5 | 25 | 42 | 2,8 | 27,7 | 37,4 | 13300 | 49000 | 7500 | |
| 25 | 25 | 42 | 5 | 27,7 | 37,4 | 13300 | 49000 | 7500 | ||||
| 27 | HACHE 27 44 | 12,1 | 27 | 44 | 2,8 | 30 | 39,5 | 13700 | 52000 | 7200 | ||
| 30 | HACHE 30 47 | HACHE 5 30 47 | 13,7 | 30 | 47 | 2,8 | 32,7 | 42,4 | 14500 | 57000 | 6500 | |
| 29 | 30 | 47 | 5 | 32,7 | 42,4 | 14500 | 57000 | 6500 | ||||
| 35 | HACHE 35 52 | HACHE 5 35 52 | 18,5 | 35 | 52 | 2,8 | 37,2 | 49 | 18900 | 84000 | 5500 | |
| 35 | 35 | 52 | 5 | 37,2 | 49 | 18900 | 84000 | 5500 | ||||
| HACHE 35 53 | HACHE 5 35 53 | 19,3 | 35 | 53 | 2,8 | 37,2 | 49 | 18900 | 84000 | 5500 | ||
| 36 | 35 | 53 | 5 | 37,2 | 49 | 18900 | 84000 | 5500 | ||||
| 40 | HACHE 40 60 | HACHE 5 40 60 | 23,9 | 40 | 60 | 2,8 | 43 | 54,9 | 20400 | 96000 | 5000 | |
| 45 | 40 | 60 | 5 | 43 | 54,9 | 20400 | 96000 | 5000 | ||||
| 45 | HACHE 45 65 | HACHE 5 45 65 | 24,7 | 45 | 65 | 2,8 | 48 | 59,9 | 21800 | 109000 | 4500 | |
| 50 | 45 | 65 | 5 | 48 | 59,9 | 21800 | 109000 | 4500 | ||||
