Détails sur le produit:
|
| Nom: | Rouleau à aiguilles combiné / Roulement à billes à butée axiale | Rapport du type: | Rouleau à aiguille/boule de poussée |
|---|---|---|---|
| Capacité de charge axiale: | Unidirectionnel | Partie portante: | Partie radiale sans bague intérieure |
| Revêtement: | Sans | Lubrifiant (pièce de poussée): | Aucun |
| Matériau de roulement: | rapport de l'acier | Partie radiale: | Avec cage |
| Type de roulement: | Roulement à aiguilles / butée à billes | Elément roulant (pièce de poussée): | Des balles |
| Partie de poussée: | Avec cage | Plage de température de fonctionnement: | -20 à +120 °C |

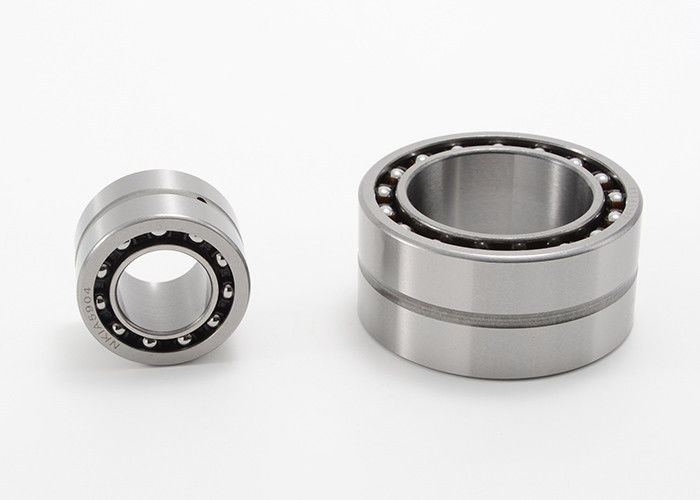

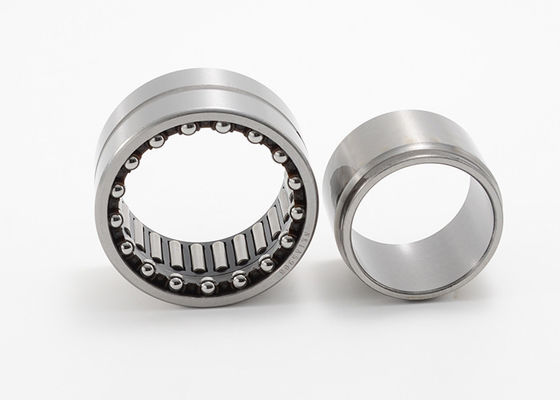

Rouleau combiné et roulement à billes poussé axial NKX 30 NAXK 30 d'aiguille
Ces incidences se composent d'un roulement à rouleaux radial d'aiguille combiné avec un roulement à billes poussé. Ensemble elles peuvent adapter aux charges radiales et aux charges axiales dans une direction. En outre, elles peuvent opérer relativement aux grandes vitesses. Leur basse taille en coupe rend les incidences particulièrement appropriées aux applications où d'autres types de localiser des dispositions de rapport pour occuper trop d'espace.
Rouleau combiné d'aiguille/caractéristiques poussées roulement à billes :
|
Rapport du numéro de la pièce |
DIN 5429 Numéro de la pièce |
Axe FW pouce |
Axe FW millimètre |
OD D pouce |
OD D millimètre |
Largeur C pouce |
Largeur C millimètre |
WGT. livres |
WGT. g |
D1 maximum pouce |
D1 maximum millimètre |
C1 pouce |
C1 millimètre |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
0,394 0,472 0,591 0,669 0,787 |
10 12 15 17 20 |
0,748 0,827 0,945 1,024 1,181 |
19 21 24 26 30 |
0,906 0,906 0,906 0,984 1,181 |
23 23 23 25 30 |
0,075 0,084 0,097 0,117 0,183 |
34 38 44 53 83 |
0,949 1,028 1,106 1,185 1,382 |
24,1 26,1 28,1 30,1 35,1 |
0,354 0,354 0,354 0,354 0,394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
0,984 1,181 1,378 1,575 1,772 |
25 30 35 40 45 |
1,457 1,654 1,850 2,047 2,284 |
37 42 47 52 58 |
1,181 1,181 1,181 1,260 1,260 |
30 30 30 32 32 |
0,276 0,311 0,359 0,441 0,556 |
125 141 163 200 252 |
1,658 1,854 2,051 2,366 2,567 |
42,1 47,1 52,1 60,1 65,2 |
0,433 0,433 0,472 0,512 0,551 |
11 11 12 13 14 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
1,969 2,362 2,756 |
50 60 70 |
2,441 2,835 3,347 |
62 72 85 |
1,378 1,575 1,575 |
35 40 40 |
0,617 0,794 1,103 |
280 360 500 |
2,764 3,354 3,748 |
70,2 85,2 95,2 |
0,551 0,669 0,709 |
14 17 18 |
SUITE DE CI-DESSUS
| Numéro de la pièce | DIN 5429 Numéro de la pièce |
Dyne. Chapeau. Radial livre-force |
Dyne. Chapeau. Radial N |
Stat. Chapeau. Radial livre-force |
Stat. Chapeau. Radial N |
Dyne. Chapeau. Axial livre-force |
Dyne. Chapeau. Axial N |
Stat. Chapeau. Axial livre-force |
Stat. Chapeau. Axial N |
Limitation de vitesse Huile T/MN |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
1 390 2 020 2 410 2 700 3 700 |
6200 9000 10700 11900 16400 |
1 750 2 470 2 850 3 350 5 400 |
7800 11000 12700 15000 23800 |
2 250 2 320 2 360 2 430 3 200 |
10000 10300 10500 10800 14300 |
3 150 3 450 3 800 4 100 5 600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
4 250 5 100 5 500 5 800 6 200 |
18800 22600 24300 26000 27500 |
6 900 8 100 9 300 10 600 11 900 |
30500 36000 41500 47000 53000 |
4 400 4 600 4 750 6 100 6 300 |
19600 20400 21200 27000 28000 |
8 400 9 400 10 600 14 200 15 500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
8 500 9 400 10 000 |
38000 42000 44500 |
16 600 20 200 20 700 |
74000 90000 92000 |
6 500 9 300 9 700 |
29000 41500 43000 |
16 900 25 500 28 500 |
75000 113000 127000 |
3300 2800 2400 |
