Détails sur le produit:
|
| Nom: | Roulement à aiguilles combiné | Rapport du type: | Rouleau à aiguilles/roulement à billes axial |
|---|---|---|---|
| Type de fermeture: | Ouvrez-vous | Matériau des cages: | Acier |
| Pouce / Métrique: | Métrique | Série: | NX |
| Jeu interne radial: | normale | Capacité de charge axiale: | Unidirectionnel |
| Matériau de roulement: | rapport de l'acier | Élément roulant: | BALLE |
| Plage de température de fonctionnement: | -20 à +120 °C | Type de lubrification: | Huilé |

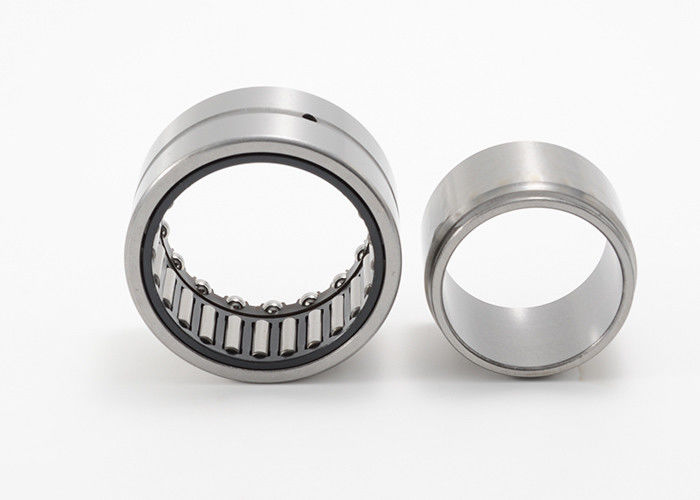

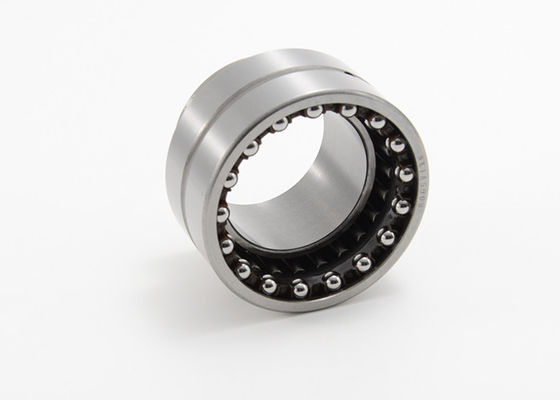

Rouleau et roulement à billes axial NX 10 d'aiguille de roulement à rouleaux d'aiguille de combinaison
Ces incidences se composent d'un roulement à rouleaux radial d'aiguille combiné avec un roulement à billes de poussée d'armement complet. Ensemble elles peuvent adapter aux deux charges radiales modérées et charges axiales plus légères dans une direction. Leur basse taille en coupe rend les incidences particulièrement appropriées aux applications où d'autres types de localiser des dispositions de rapport pour occuper trop d'espace. La partie poussée est couverte avec une couverture qui forme un joint de type Gap pour maintenir la graisse dans les incidences.
Caractéristiques :
Rouleau combiné d'aiguille/roulement à billes poussé (pièce de poussée d'armement complet) avec des données techniques d'une couverture :
| Numéro de la pièce. | Axe F W pouce |
Axe F W millimètre |
OD D pouce |
OD D millimètre |
Largeur C pouce |
Largeur C millimètre |
WGT. livres |
WGT. g |
| NX7TN NX10 NX12 NX15 NX17 |
0,276 0,394 0,472 0,591 0,669 |
7 10 12 15 17 |
0,551 0,748 0,827 0,945 1,024 |
14 19 21 24 26 |
0,709 0,709 0,709 1,102 1,102 |
18 18 18 28 28 |
0,031 0,055 0,062 0,106 0,117 |
14 25 28 48 53 |
| NX20 NX25 NX30 NX35 |
0,787 0,984 1,181 1,378 |
20 25 30 35 |
1,181 1,457 1,654 1,850 |
30 37 42 47 |
1,102 1,181 1,181 1,181 |
28 30 30 30 |
0,15 0,254 0,287 0,353 |
68 115 130 160 |
| Numéro de la pièce. | Dyne. Chapeau. Radial livre-force |
Dyne. Chapeau. Radial N |
Stat. Chapeau. Radial livre-force |
Stat. Chapeau. Radial N |
Dyne. Chapeau. Axial livre-force |
Dyne. Chapeau. Axial N |
Stat. Chapeau. Axial livre-force |
Stat. Chapeau. Axial N |
Huile Cannelure Centre C1 pouce |
Huile Cannelure Centre C1 millimètre |
Limitation de vitesse T/MN |
Anneau ressort correct |
| NX7TN NX10 NX12 NX15 NX17 |
640 1 000 1 080 2 410 2 700 |
2850 4450 4800 10700 11900 |
600 830 970 2 850 3 350 |
2650 3700 4300 12700 15000 |
780 1 150 1 190 1 370 1 440 |
3450 5100 5300 6100 6400 |
1 030 1 750 2 000 2 500 2 800 |
4600 7800 8900 11200 12400 |
0,185 0,185 0,185 0,315 0,315 |
4,7 4,7 4,7 8 8 |
15000 11000 9500 8000 7500 |
WR 14 WR 19 WR 21 WR 24 WR 26 |
| NX20 NX25 NX30 NX35 |
2 900 3 350 5 100 5 500 |
13000 14900 22600 24300 |
3 950 5 000 8 100 9 300 |
17500 22400 36000 41500 |
1 730 2 750 2 900 3 050 |
7700 12200 12800 13600 |
3 550 5 800 6 700 7 900 |
15800 26000 30000 35000 |
0,315 0,315 0,394 0,394 |
8 8 10 10 |
6500 4900 4300 3700 |
WR 30 WR 37 WR 42 WR 47 |
