Détails sur le produit:
|
| Nom: | Roulement à aiguilles de course usiné | Type de roulement à aiguilles: | Course usinée avec bague intérieure séparable en option |
|---|---|---|---|
| Nombre de rangées de rouleaux: | Rangée simple | Type de joint: | Scellé, lèvre en caoutchouc des deux côtés |
| Matériau de roulement: | Roulement Qualité Acier 52100 | Matériau des cages: | Acier |
| Pouce - Métrique: | Pouce | Éléments roulants: | Aiguilles de précision guidées par cage |
| Plage de température de fonctionnement: | -20 à 250 °F | Adapté aux besoins du client: | Standard ou personnalisé sont disponibles |
| Surligner: | M. 22 roulement à rouleaux mis en cage par solides solubles,roulement à rouleaux mis en cage par 52100,course usinée à grande vitesse de roulements à aiguille |
||

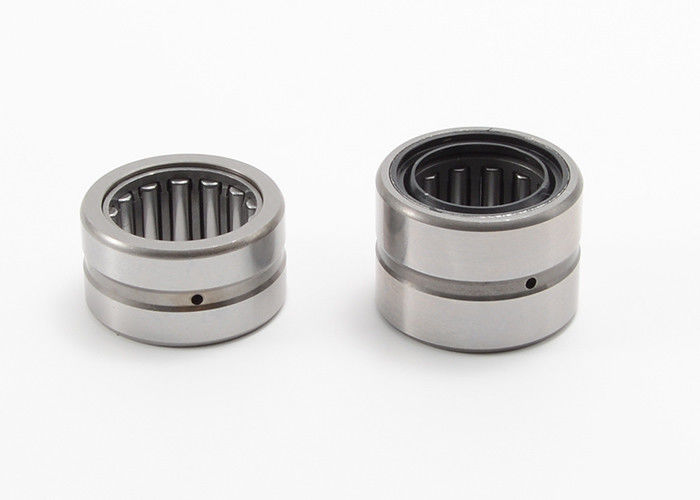

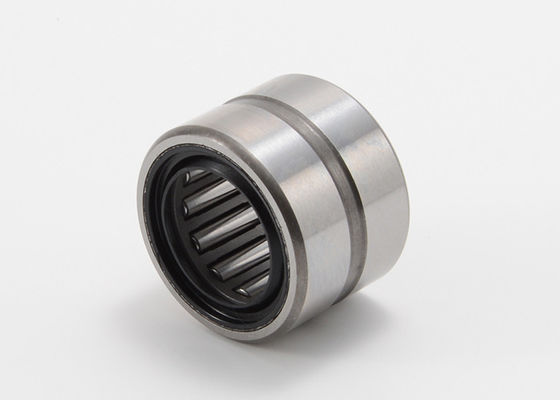

M. 22 solides solubles a usiné le roulement à rouleaux d'aiguille de course mis en cage et scellé des deux côtés
Des roulements à aiguille usinés de course sont fabriqués de soutenir la qualité en acier et disponible avec des configurations multiples de joint. Les roulements à aiguille ont une cannelure de lubrification avec les trous radiaux sur les anneaux intérieurs et externes pour le relubrication par le logement ou l'axe. Conçoit en fonction du client, des lubrifiants et l'assortiment diamétral sont disponible.
Fonctionnalités clé :
Roulement à rouleaux usiné d'aiguille de course mis en cage, scellé sur les deux caractéristiques de côtés :
| Rapport du code | Anneau intérieur | B | D | W | W1 | H | R | ||
| +.0000 | Tol. | +.0000 | Tol. |
+.000 -0,005 |
+.000 -0,005 |
diamètre de trou. | Maximum. | ||
| M. 10 SOLIDES SOLUBLES | MI 6 | .3750 | -.0004 | 1,1250 | -.0005 | 1,000 | 1,010 | 5/64 | .025 |
| M. 12 SOLIDES SOLUBLES | MI 8 | .5000 | -.0004 | 1,2500 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| M. 14 SOLIDES SOLUBLES | MI 10 | .6250 | -.0004 | 1,3750 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| M. 16 SOLIDES SOLUBLES | MI 12 | .7500 | -.0005 | 1,5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| MI 13 | .8125 | -.0005 | 1,5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 | |
| M. 18 SOLIDES SOLUBLES | MI 14 | .8750 | -.0005 | 1,6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| MI 15 | .9375 | -.0005 | 1,6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 | |
| M. 20 SOLIDES SOLUBLES | MI 16 | 1,0000 | -.0005 | 1,7500 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| M. 22 SOLIDES SOLUBLES | MI 17 | 1,0625 | -.0005 | 1,8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| MI 18 | 1,1250 | -.0005 | 1,8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 | |
| M. 24 SOLIDES SOLUBLES | MI 19 | 1,1875 | -.0005 | 2,0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 20 | 1,2500 | -.0005 | 2,0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| M. 26 SOLIDES SOLUBLES | MI 21 | 1,3125 | -.0005 | 2,1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 22 4S | 1,3750 | -.0005 | 2,1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| M. 28 SOLIDES SOLUBLES | MI 22 | 1,3750 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 23 | 1,4375 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| MI 24 | 1,5000 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| M. 30 SOLIDES SOLUBLES | MI 25 4S | 1,5625 | -.0005 | 2,4375 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| M. 32 SOLIDES SOLUBLES | MI 25 | 1,5625 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 26 | 1,6250 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| MI 27 | 1,6875 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| M. 36 SOLIDES SOLUBLES | MI 28 | 1,7500 | -.0005 | 3,0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 |
| MI 30 | 1,8750 | -.0005 | 3,0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 | |
| M. 40 SOLIDES SOLUBLES | MI 31 | 1,9375 | -.0005 | 3,2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 |
| MI 32 | 2,0000 | -.0005 | 3,2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 | |
| MI 34 | 2,1250 | -.0005 | 3,2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 | |
| M. 44 SOLIDES SOLUBLES | MI 35 | 2,1875 | -.0006 | 3,5000 | -.0080 | 1,750 | 1,760 | 1/8 | .080 |
| MI 36 | 2,2500 | -.0006 | 3,5000 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| M. 48 SOLIDES SOLUBLES | MI 38 | 2,3750 | -.0006 | 3,7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 |
| MI 39 | 2,4375 | -.0006 | 3,7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| MI 40 | 2,5000 | -.0006 | 3,7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| M. 52 SOLIDES SOLUBLES | MI 42 | 2,6250 | -.0006 | 4,2500 | -.0080 | 1,750 | 1,760 | 3/16 | .080 |
| MI 44 | 2,7500 | -.0006 | 4,2500 | -.0080 | 1,750 | 1,760 | 3/16 | .080 | |
| M. 56 SOLIDES SOLUBLES | MI 46 | 2,8750 | -.0006 | 4,5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 |
| MI 47 | 2,9375 | -.0006 | 4,5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 | |
| MI 48 | 3,0000 | -.0006 | 4,5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 | |
| M. 60 SOLIDES SOLUBLES | MI 50 | 3,1250 | -.0006 | 4,7500 | -.0080 | 2,000 | 2,010 | 3/16 | .100 |
| MI 52 | 3,2500 | -.0006 | 4,7500 | -.0080 | 2,000 | 2,010 | 3/16 | .100 | |
| M. 64 SOLIDES SOLUBLES | MI 54 | 3,3750 | -.0080 | 5,0000 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| MI 56 | 3,5000 | -.0080 | 5,0000 | -.0010 | 2,000 | 2,010 | 3/16 | .100 | |
| M. 68 SOLIDES SOLUBLES | MI 58 | 3,6250 | -.0080 | 5,2500 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| MI 60 | 3,7500 | -.0080 | 5,2500 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| Rapport du code | ANNEAU INTÉRIEUR | DIAMÈTRE D'AXE. | Estimation de charge de base | ||||
| ROTAT. AXE | Tol. | AXE DE STAT | Tol. | STA. (livres) | Dyne. (livres) | ||
| M. 10 SOLIDES SOLUBLES | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| M. 12 SOLIDES SOLUBLES | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| M. 14 SOLIDES SOLUBLES | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| M. 16 SOLIDES SOLUBLES | MI 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
| MI 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
| M. 18 SOLIDES SOLUBLES | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| MI 15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
| M. 20 SOLIDES SOLUBLES | MI 16 | 1,0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| M. 22 SOLIDES SOLUBLES | MI 17 | 1,0630 | -.0005 | 1,0621 | -.0005 | 14700 | 9640 |
| MI 18 | 1,1255 | -.0005 | 1,1246 | -.0005 | 14700 | 9640 | |
| M. 24 SOLIDES SOLUBLES | MI 19 | 1,1880 | -.0005 | 1,1871 | -.0005 | 15500 | 10300 |
| MI 20 | 1,2505 | -.0005 | 1,2496 | -.0005 | 15500 | 10300 | |
| M. 26 SOLIDES SOLUBLES | MI 21 | 1,3130 | -.0005 | 1,3121 | -.0005 | 16400 | 10600 |
| MI 22 4S | 1,3755 | -.0005 | 1,3746 | -.0005 | 16400 | 10600 | |
| M. 28 SOLIDES SOLUBLES | MI 22 | 1,3755 | -.0005 | 1,3746 | -.0005 | 18100 | 11200 |
| MI 23 | 1,4380 | -.0005 | 1,4371 | -.0005 | 18100 | 11200 | |
| MI 24 | 1,5005 | -.0005 | 1,4996 | -.0005 | 18100 | 11200 | |
| M. 30 SOLIDES SOLUBLES | MI 25 4S | 1,5630 | -.0005 | 1,5621 | -.0005 | 19000 | 11400 |
| M. 32 SOLIDES SOLUBLES | MI 25 | 1,5630 | -.0005 | 1,5621 | -.0005 | 20700 | 12000 |
| MI 26 | 1,6255 | -.0005 | 1,6246 | -.0005 | 20700 | 12000 | |
| MI 27 | 1,6880 | -.0005 | 1,6871 | -.0005 | 20700 | 12000 | |
| M. 36 SOLIDES SOLUBLES | MI 28 | 1,7505 | -.0005 | 1,7496 | -.0005 | 39100 | 22400 |
| MI 30 | 1,8755 | -.0005 | 1,8746 | -.0005 | 39100 | 22400 | |
| M. 40 SOLIDES SOLUBLES | MI 31 | 1,9380 | -.0005 | 1,9371 | -.0005 | 42900 | 23400 |
| MI 32 | 2,0005 | -.0005 | 1,9996 | -.0005 | 42900 | 23400 | |
| MI 34 | 2,1258 | -.0005 | 2,1247 | -.0005 | 42900 | 23400 | |
| M. 44 SOLIDES SOLUBLES | MI 35 | 2,1883 | -.0080 | 2,1872 | -.0080 | 46700 | 24500 |
| MI 36 | 2,2508 | -.0080 | 2,2497 | -.0080 | 46700 | 24500 | |
| M. 48 SOLIDES SOLUBLES | MI 38 | 2,3758 | -.0080 | 2,3747 | -.0080 | 52300 | 26100 |
| MI 39 | 2,4383 | -.0080 | 2,4372 | -.0080 | 52300 | 26100 | |
| MI 40 | 2,5008 | -.0080 | 2,4997 | -.0080 | 52300 | 26100 | |
| M. 52 SOLIDES SOLUBLES | MI 42 | 2,6258 | -.0080 | 2,6247 | -.0080 | 54300 | 25100 |
| MI 44 | 2,7508 | -.0080 | 2,7497 | -.0080 | 54300 | 25100 | |
| M. 56 SOLIDES SOLUBLES | MI 46 | 2,8758 | -.0080 | 2,8747 | -.0080 | 71600 | 31300 |
| MI 47 | 2,9383 | -.0080 | 2,9372 | -.0080 | 71600 | 31300 | |
| MI 48 | 3,0008 | -.0080 | 2,9997 | -.0080 | 71600 | 31300 | |
| M. 60 SOLIDES SOLUBLES | MI 50 | 3,1260 | -.0080 | 3,1246 | -.0080 | 74700 | 31600 |
| MI 52 | 3,2510 | -.0080 | 3,2496 | -.0080 | 74700 | 31600 | |
| M. 64 SOLIDES SOLUBLES | MI 54 | 3,3758 | -.0010 | 3,3746 | -.0010 | 80400 | 32800 |
| MI 56 | 3,5008 | -.0010 | 3,4996 | -.0010 | 80400 | 32800 | |
| M. 68 SOLIDES SOLUBLES | MI 58 | 3,6258 | -.0010 | 3,6246 | -.0010 | 86200 | 34000 |
| MI 60 | 3,7508 | -.0010 | 3,7496 | -.0010 | 86200 | 34000 | |
