Détails sur le produit:
|
| Nom: | Ensemble rouleau à aiguilles et cage | Type de roulement à aiguilles: | Assemblage du rouleau et de la cage |
|---|---|---|---|
| Direction de la charge: | Radial | Anneau extérieur: | Pas de bague extérieure |
| Nombre de rangées d'anneaux de chemin de câbles: | Rangée simple | Taille standard: | Système métrique |
| Matériau de l'élément roulant: | Acier | Type de fermeture: | Ouvert, pas de sceau |
| Type de trou de lubrification: | Pas de trou | Adapté aux besoins du client: | Standard ou personnalisé sont disponibles |
| Surligner: | Rouleau de l'aiguille K55X63X20 et ensemble de cage,rouleau d'aiguille et ensemble en acier de cage,roulements à aiguille métriques d'acier inoxydable |
||

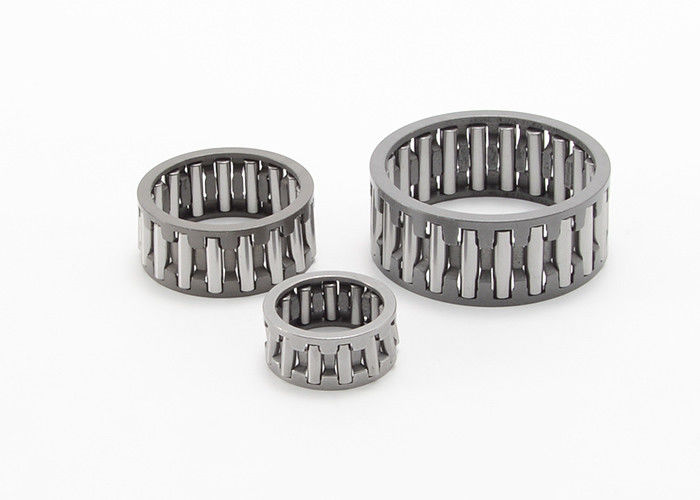

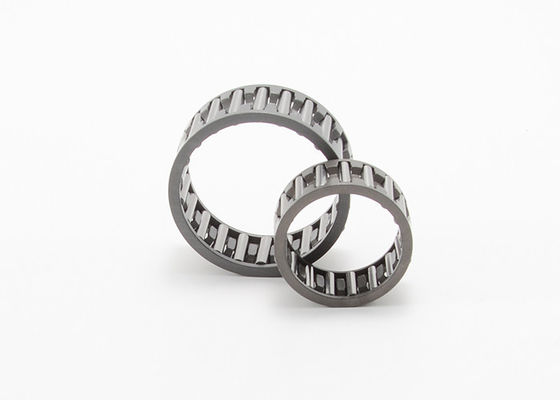

Rangée simple K55X63X20 de cage en acier de rouleau d'aiguille et d'Assemblée de cage
Indépendamment des ensembles de rouleau d'aiguille d'armement complet, le rouleau d'aiguille et l'ensemble de cage est la conception la plus simple du roulement à rouleaux d'aiguille. Les ensembles de rouleau et de cage d'aiguille sont de conception simple ou double de rangée et comportent une cage et des rouleaux d'aiguille. Depuis leur section radiale la taille correspond directement au diamètre des rouleaux d'aiguille, rouleau d'aiguille et les ensembles de cage laissent soutenir des dispositions avec l'enveloppe de conception radiale la plus petite. Si les caniveaux sont produits à l'exactitude géométrique élevée, l'exactitude radiale élevée de fin de bande peut être réalisée.
Puisqu'ils n'ont pas un anneau externe ou l'anneau intérieur, ils fonctionnent directement sur l'axe et dans le logement. L'axe et le trou de logement doivent être conçus comme caniveau de roulement. Le dégagement interne radial est influencé par les tolérances d'axe et de logement aussi bien que la catégorie des rouleaux d'aiguille. Des ensembles de rouleau et de cage d'aiguille doivent être placés axialement au moyen des anneaux ressort ou d'une conception appropriée de la construction adjacente avec des épaules de butée.
Les ensembles radiaux de rouleau et de cage d'aiguille peuvent soutenir les charges radiales élevées et laisser des grandes vitesses. Ils combinent les avantages de portance des dispositions de roulement à rouleaux d'aiguille d'armement complet avec les avantages de vitesse d'une incidence de cage et sont faciles à monter.
Caractéristiques en acier simples de cage de rouleau d'aiguille de rangée et d'Assemblée de cage :
|
Axe Diamètre |
Rapport de la désignation |
La masse Approximativement |
Dimensions de frontière | Estimation de charge de base | Vitesse de limitation | ||||
| Code actuel | Code original | FW | D | C | Dynamique | Charge statique | Huile | ||
| millimètre | g | millimètre | N | T/MN | |||||
| 48 | K48X54X19 | 39242/48 | 44 | 48 | 54 | 19 | 30000 | 60500 | 7500 |
| K48X54X25 | 59242/48 | 55 | 48 | 54 | 25 | 31000 | 91000 | 7500 | |
| 50 | K50X55X13.5 | 31 | 50 | 55 | 13,5 | 17500 | 36000 | 7500 | |
| K50X55X17 | 49241/50 | 35 | 50 | 55 | 17 | 21400 | 46500 | 7500 | |
| K50X55X20 | 59241/50 | 39,4 | 50 | 55 | 20 | 26000 | 59500 | 7500 | |
| K50X55X30 | 59243/50 | 59,4 | 50 | 55 | 30 | 38500 | 96500 | 7500 | |
| K50X57X18 | 53,4 | 50 | 57 | 18 | 33000 | 62500 | 7000 | ||
| K50X58X20 | 19244/50 | 64,9 | 50 | 58 | 20 | 35000 | 61500 | 7000 | |
| K50X58X25 | 29244/50 | 81 | 50 | 58 | 25 | 43500 | 80500 | 7000 | |
| 52 | K52X57X12 | 24 | 52 | 57 | 12 | 17500 | 36000 | 7000 | |
| 55 | K55X60X20 | 43,4 | 55 | 60 | 20 | 28000 | 65500 | 6500 | |
| K55X60X27 | 60,5 | 55 | 60 | 27 | 37500 | 96500 | 6500 | ||
| K55X60X30 | 68,6 | 55 | 60 | 30 | 40500 | 10300 | 6500 | ||
| K55X61X20 | 56 | 55 | 61 | 20 | 41000 | 11000 | 6500 | ||
| K55X62X18 | 58,4 | 55 | 62 | 18 | 35000 | 69500 | 6500 | ||
| K55X63X15 | 53 | 55 | 63 | 15 | 24500 | 40500 | 6500 | ||
| K55X63X20 | 19243/55 | 73,3 | 55 | 63 | 20 | 39500 | 73500 | 6500 | |
| K55X63X25 | 29243/55 | 88 | 55 | 63 | 25 | 49500 | 99500 | 6500 | |
| K55X63X32 | 117 | 55 | 63 | 32 | 61500 | 129500 | 6500 | ||
| K55X60X40 ZW | 96,5 | 55 | 60 | 40 | 48000 | 132000 | 6500 | ||
| 56 | K56X61X20 | 45 | 56 | 61 | 20 | 27000 | 64500 | 6500 | |
| 58 | K58X63X17 | 42 | 58 | 63 | 17 | 21500 | 63500 | 6000 | |
| K58X64X19 | 53 | 58 | 64 | 19 | 24500 | 77500 | 6000 | ||
| K58X65X18 | 52 | 58 | 65 | 18 | 34500 | 69500 | 6000 | ||
| K58X65X38 ZW | 106 | 58 | 65 | 38 | 48500 | 106500 | 6000 | ||
| 60 | K60X65X20 | 49241/60 | 50,5 | 60 | 65 | 20 | 29000 | 71500 | 6000 |
| K60X65X30 | 69241/60 | 71,2 | 60 | 65 | 30 | 42000 | 115500 | 6000 | |
| K60X68X20 | 19243/60 | 79 | 60 | 68 | 20 | 43000 | 84500 | 5500 | |
| K60X68X23 | 94 | 60 | 68 | 23 | 49000 | 100500 | 5500 | ||
| K60X68X25 | 29243/60 | 97 | 60 | 68 | 25 | 52500 | 110500 | 5500 | |
| K60X68X27 | 98 | 60 | 68 | 27 | 59000 | 120500 | 6000 | ||
| K60X75X42 | 240 | 60 | 75 | 42 | 11300 | 19200 | 5500 | ||
| K60X66X33 ZW | 104 | 60 | 66 | 33 | 45500 | 111500 | 6000 | ||
| K60X66X40 ZW | 116 | 60 | 66 | 40 | 57500 | 150500 | 5500 | ||
| K60X68X30 ZW | 136 | 60 | 68 | 30 | 44000 | 87500 | 5500 | ||
| K60X68X34 ZW | 140 | 60 | 68 | 34 | 47500 | 95500 | 5500 | ||
| 62 | K62X70X40 ZW | 147,5 | 62 | 70 | 40 | 65500 | 145500 | 5500 | |
| 63 | K63X70X21 | 75 | 63 | 70 | 21 | 45000 | 100500 | 5500 | |
| 64 | K64X70X16 | 53 | 64 | 70 | 16 | 27500 | 59500 | 5500 | |
| 65 | K65X70X20 | 49241/65 | 49 | 65 | 70 | 20 | 30000 | 76500 | 5500 |
| K65X70X30 | 83 | 65 | 70 | 30 | 43500 | 93500 | 5500 | ||
| K65X73X23 | 100 | 65 | 73 | 23 | 45500 | 93500 | 5000 | ||
| K65X73X30 | 39243/65 | 126 | 65 | 73 | 30 | 56500 | 122500 | 5000 | |
| 68 | K68X74X20 | 49241/68 | 65 | 68 | 74 | 20 | 35000 | 83500 | 5000 |
| K68X74X30 | 69241/68 | 97 | 68 | 74 | 30 | 46000 | 117500 | 5000 | |
| K68X74X35 ZW | 79241/68 | 116 | 68 | 74 | 35 | 48000 | 124500 | 5000 | |
| K68X75X20 | 120 | 68 | 75 | 32 | 53500 | 127500 | 4500 | ||
| 70 | K70X76X20 | 49241/70 | 70 | 70 | 76 | 20 | 35500 | 85500 | 4500 |
| K70X76X30 | 69241/70 | 100 | 70 | 76 | 30 | 51500 | 138500 | 4500 | |
| K70X78X25 | 29243/70 | 115 | 70 | 78 | 25 | 51500 | 111500 | 4500 | |
| K70X78X30 | 39243/70 | 136 | 70 | 78 | 30 | 59500 | 134500 | 4500 | |
| K70X80X30 | 29244/70 | 150 | 70 | 80 | 30 | 72500 | 147500 | 4500 | |
| K70X78X46 ZW | 230 | 70 | 78 | 46 | 77500 | 18800 | 4500 | ||
| 72 | K72X80X20 | 19243/72 | 94 | 72 | 80 | 20 | 41000 | 84500 | 4500 |
| 73 | K73X79X20 | 69 | 73 | 79 | 20 | 36500 | 99500 | 4500 | |
| 75 | K75X81X20 | 49241/75 | 72 | 75 | 81 | 20 | 37000 | 93500 | 4500 |
| K75X81X30 | 69241/75 | 106 | 75 | 81 | 30 | 51500 | 142000 | 4500 | |
| K75X83X23 | 113 | 75 | 83 | 23 | 49500 | 108000 | 4000 | ||
| K75X83X30 | 39243/75 | 147 | 75 | 83 | 30 | 91500 | 142000 | 4000 | |
| K75X83X35 ZW | 49243/75 | 165 | 75 | 83 | 35 | 62500 | 146500 | 4000 | |
| K75X83X40 ZW | 59243/75 | 190 | 75 | 83 | 40 | 72500 | 176500 | 4000 | |
| 80 | K80X86X20 | 49241/80 | 76 | 80 | 86 | 20 | 38000 | 97500 | 4000 |
| K80X86X30 | 69241/80 | 114 | 80 | 86 | 30 | 55500 | 158500 | 4000 | |
| K80X88X30 | 39243/80 | 141 | 80 | 88 | 30 | 71500 | 178500 | 4000 | |
| K80X88X40 ZW | 59243/80 | 204 | 80 | 88 | 40 | 75500 | 191500 | 4000 | |
| K80X88X46 ZW | 69243/80 | 235 | 80 | 88 | 46 | 87500 | 23000 | 4000 | |
| 85 | K85X92X20 | 29241/85 | 96 | 85 | 92 | 20 | 44000 | 107500 | 3500 |
| 90 | K90X97X20 | 29241/90 | 103 | 90 | 97 | 20 | 44500 | 112500 | 3000 |
| K90X98X27 | 150 | 90 | 98 | 27 | 60500 | 149500 | 3000 | ||
| K90X98X30 | 39242/90 | 172 | 90 | 98 | 30 | 67500 | 171500 | 3000 | |
| 95 | K95X102X20 | 29241/95 | 110 | 95 | 102 | 20 | 45500 | 122500 | 2900 |
| K95X103X30 ZW | 39242/95 | 177 | 95 | 103 | 30 | 68500 | 179500 | 2900 | |
| K95X103X40 ZW | 59242/95 | 250 | 95 | 103 | 40 | 82500 | 227500 | 2900 | |
| 100 | K100X107X21 | 120 | 100 | 107 | 21 | 47500 | 126500 | 2700 | |
| K100X108X27 | 176 | 100 | 108 | 27 | 56500 | 142500 | 2700 | ||
| K100X108X30 | 39242/100 | 190 | 100 | 108 | 30 | 70500 | 187500 | 2700 | |
| 105 | K105X112X21 | 123 | 105 | 112 | 21 | 47000 | 126500 | 2500 | |
| K105X113X30 | 39242/105 | 198 | 105 | 113 | 30 | 71500 | 196500 | 2500 |
| 110 | K110X117X24 | 146 | 110 | 117 | 24 | 55500 | 157500 | 2300 | |
| K110X118X30 | 39244/110 | 217 | 110 | 118 | 30 | 77500 | 218500 | 2300 | |
| 115 |
K115X123X27 |
200 | 115 | 123 | 27 | 63000 | 170000 | 4100 | |
| K115X125X35 | 115 | 125 | 35 | 63000 | 170000 | 4100 | |||
| K115X125X40 | 115 | 125 | 40 | 65000 | 175000 | 4100 | |||
| 120 | K120X127X24 | 165 | 120 | 127 | 24 | 59000 | 174000 | 4000 | |
| 125 | K125X133X35 | 275 | 125 | 133 | 35 | 86000 | 260000 | 3800 | |
| 130 | K130X137X24 | 170 | 130 | 137 | 24 | 61000 | 186000 | 3700 | |
| 145 | K145X153X26 | 262 | 145 | 153 | 26 | 74000 | 225000 | 3300 | |
| 155 | K155X163X26 | 265 | 155 | 163 | 26 | 75000 | 236000 | 3100 | |
| 160 | K160X170X46 | 550 | 160 | 170 | 46 | 152000 | 510000 | 3000 | |
| 165 | K165X173X26 | 320 | 165 | 173 | 26 | 81000 | 265000 | 3000 | |
| 175 | K175X183X32 | 400 | 175 | 183 | 32 | 99000 | 350000 | 2700 | |
| 185 | K185X195X37 | 607 | 185 | 195 | 37 | 128000 | 425000 | 2600 | |
| 195 | K195X205X37 | 620 | 195 | 205 | 37 | 133000 | 450000 | 2500 | |
| 210 | K210X220X42 | 740 | 210 | 220 | 42 | 154000 | 560000 | 2300 | |
| 220 | K220X230X42 | 790 | 220 | 230 | 42 | 158000 | 590000 | 2200 | |
| 240 | K240X250X42 | 850 | 240 | 250 | 42 | 164000 | 630000 | 2000 | |
| 265 | K265X280X50 | 1810 | 265 | 280 | 50 | 255000 | 860000 | 1800 |
