Détails sur le produit:
|
| Nom: | Roulements à coque Roulements à rouleaux à aiguilles | Matériau de roulement: | rapport de l'acier |
|---|---|---|---|
| Conception de base: | Conception à extrémités ouvertes | Scellage: | Ouvert, pas de sceau |
| Métrique - Pouce: | Série en pouces | Éléments roulants: | Complément complet Rouleaux à aiguilles Graissé retenu |
| Gamme de taille: | Taille Fw de 3mm à 60mm | Adapté aux besoins du client: | Standard ou personnalisé sont disponibles |
| Surligner: | roulements à rouleaux tirés d'aiguille de tasse de graisse,armement complet tiré de roulements à rouleaux d'aiguille de tasse,type cachetage ouvert de coquille de roulements à rouleaux d'aiguille |
||

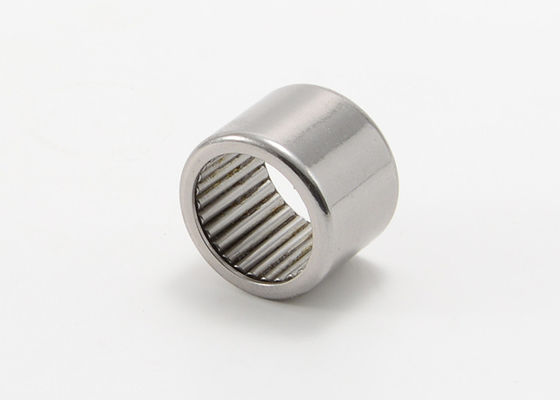

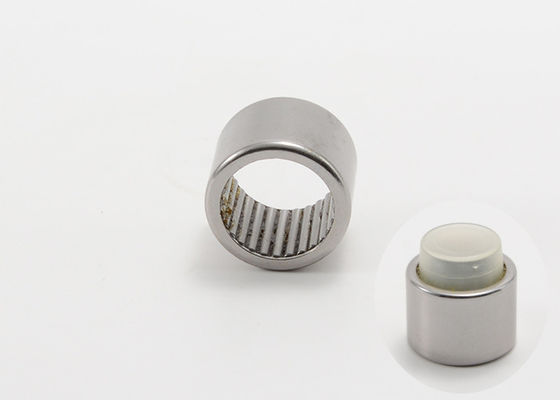

La graisse d'armement complet de roulements à rouleaux de Shell Bearings Drawn Cup Needle a maintenu SN68
Les roulements à rouleaux dessinés d'aiguille de tasse ont un anneau externe profondément dessiné et à parois minces. Des roulements à rouleaux dessinés d'aiguille de tasse sont typiquement utilisés dans les applications où le trou de logement ne peut pas être employé comme caniveau pour un rouleau d'aiguille et un ensemble de cage, mais où une disposition de rapport très compacte et économique est exigée. Ces incidences sont montées avec un ajustage avec serrage serré dans le logement. Cela permet un simple et la conception économique du trou de logement, comme épaules ou anneaux ressort ne sont pas exigées pour placer l'incidence axialement.
La tasse tirée d'en acier trempé et le rouleau d'aiguille et l'ensemble de cage de ces incidences forment une unité inséparable.
L'armement complet de roulements à rouleaux de Shell Bearings Drawn Cup Needle graissent des caractéristiques maintenues :
| Diamètre d'axe. | Rapport de la désignation | Dimensions de frontière | Estimation de charge de base | Vitesse de limitation | |||
| FW | D | C | Cr | Cor | Huile | ||
| millimètre | millimètre | N | T/MN | ||||
| 6,35 | SN45 | 6,350 | 11,112 | 7,938 | 4350 | 4900 | 10000 |
| 7,938 | SN55 | 7,938 | 12,700 | 7,938 | 5600 | 6200 | 8300 |
| SN56 | 7,938 | 12,700 | 9,525 | 6800 | 8000 | 8300 | |
| SN57 | 7,938 | 12,700 | 11,113 | 6200 | 5800 | 8300 | |
| 9,525 | SN65 | 9,525 | 14,288 | 7,938 | 6200 | 7400 | 7100 |
| SN66 | 9,525 | 14,288 | 9,525 | 5800 | 5300 | 7100 | |
| SN68 | 9,525 | 14,288 | 12,700 | 7700 | 7700 | 7100 | |
| 11,112 | SN76 | 11,112 | 15,875 | 9,525 | 7600 | 11000 | 6300 |
| SN78 | 11,112 | 15,875 | 12,700 | 9900 | 16000 | 6300 | |
| 12,7 | SN88 | 12,700 | 17,462 | 12,700 | 11800 | 18400 | 5600 |
| SN810 | 12,700 | 17,462 | 15,875 | 12900 | 23600 | 5600 | |
| SN812 | 12,700 | 17,462 | 19,050 | 15900 | 29500 | 5600 | |
| 15,875 | SN105 | 15,875 | 20,638 | 7,938 | 6400 | 6700 | 4550 |
| 17,462 | SN116 | 17,462 | 22,225 | 9,525 | 9300 | 17100 | 4200 |
| 19,05 | SN128 | 19,050 | 25,400 | 12,700 | 15000 | 25000 | 3750 |
| 22,225 | SN148 | 22,225 | 28,575 | 12,700 | 17400 | 31500 | 3250 |
| 28,575 | SN1816 | 28,575 | 34,925 | 25,400 | 36500 | 90000 | 2600 |
