Détails sur le produit:
|
| Nom: | Extrémité ouverte du roulement à rouleaux à aiguilles | Matériau de roulement: | rapport de l'acier |
|---|---|---|---|
| Conception de base: | Extrémités ouvertes | Solutions d'étanchéité: | Pas de sceau |
| Taille: | Série en pouces | Éléments roulants: | Ensemble complet de rouleaux à aiguilles |
| Cage: | Pas de cage | Gamme de taille: | Taille Fw de 10mm à 50mm |
| Température de fonctionnement: | -30 °C à 120 °C | Norme: | DIN 618-1/ISO 3245 |
| Surligner: | roulements à aiguille tirés de tasse d'extrémité ouverte,roulements à aiguille tirés de tasse d'armement complet,roulement à aiguille de tasse HN2520 |
||

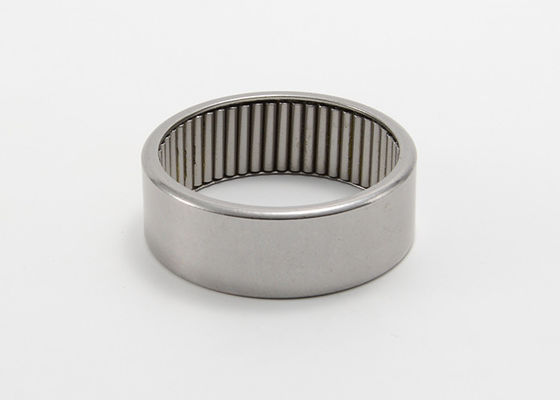

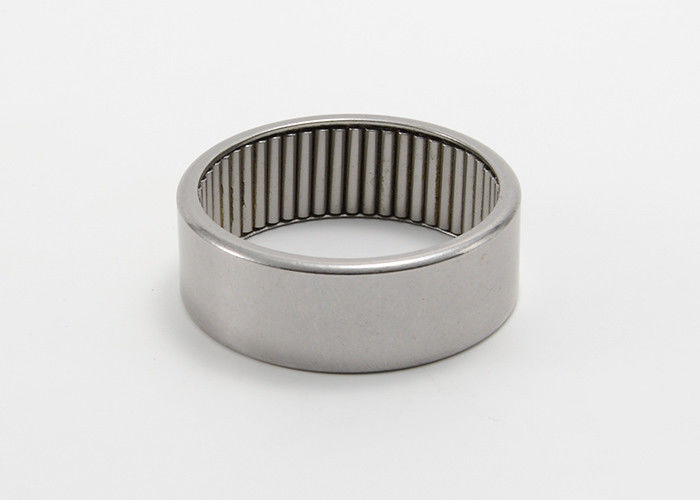

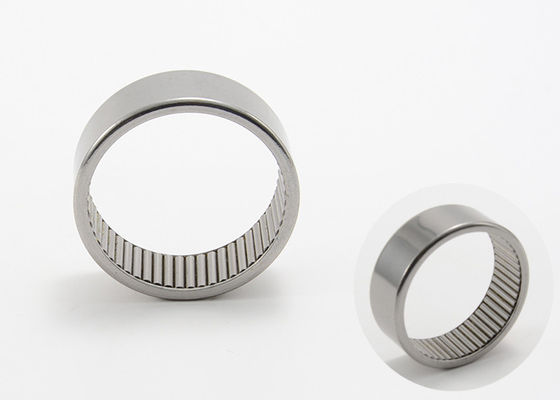

Le rouleau dessiné d'aiguille d'armement complet d'extrémité ouverte de roulement à rouleaux d'aiguille de tasse a placé HN2520
Les roulements à rouleaux dessinés d'aiguille de tasse avec les extrémités ouvertes et avec bouché sont des roulements à rouleaux d'aiguille avec une taille radiale très petite de section. Ils comportent les anneaux de tasse à parois minces et tirée et le rouleau d'aiguille et les ensembles externes de cage qui forment ensemble une unité complète. Les anneaux externes s'adaptent à l'exactitude dimensionnelle et géométrique du trou de logement.
Incidences de conception de base :
· soyez disponible s'ouvrent (sans joints) ou scellé un ou des deux côtés (les solutions de scellage)
· sont ouverts disponibles ou scellé (les solutions de scellage)
· convenez à soutenir des dispositions où ils sont situés à l'extrémité d'un axe
· adaptez aux petites forces axiales de conseils, en raison de la conception profilée de leur bouché
· convenez aux charges radiales très lourdes aux vitesses modérées
· soyez disponible avec les extrémités ouvertes et sans joints seulement
Des roulements à rouleaux tirés d'aiguille de tasse d'armement complet sont assurés avec une graisse spéciale pour fixer les rouleaux pendant le transport. Cependant, nous recommandons de relubrifier après montage.
Le rouleau dessiné d'aiguille d'armement complet d'extrémité ouverte de roulement à rouleaux d'aiguille de tasse a placé le type spécifications de HN :
| Rapport de la désignation | La masse | Dimensions de frontière | r (mn) | Estimation de charge de base | Charge de limite de fatigue | Vitesse de limitation | |||
| FW | D | C | Cr | Cor | Cabot | Huile | |||
| g | millimètre | millimètre | N | T/MN | |||||
| HN1010 | 4,6 | 10 | 14 | 10 | 0,4 | 7200 | 11100 | 1540 | 10000 |
| HN1210 | 5,3 | 12 | 16 | 10 | 0,4 | 8000 | 13400 | 11850 | 8600 |
| HN1212 | 10,5 | 12 | 18 | 12 | 0,8 | 10200 | 15200 | 1950 | 8000 |
| HN1412 | 12 | 14 | 20 | 12 | 0,8 | 11000 | 17500 | 2260 | 7100 |
| HN1516 | 14 | 15 | 21 | 16 | 0,8 | 15400 | 27500 | 3600 | 6700 |
| HN1612 | 13 | 16 | 22 | 12 | 0,8 | 12000 | 20300 | 2600 | 6300 |
| HN1816 | 20 | 18 | 24 | 16 | 0,8 | 17000 | 32500 | 4250 | 5700 |
| HN2016 | 22 | 20 | 26 | 16 | 0,8 | 18100 | 36500 | 4750 | 5200 |
| HN2020 | 29,5 | 20 | 26 | 20 | 0,8 | 22400 | 48000 | 6600 | 5200 |
| HN2520 | 39,6 | 25 | 32 | 20 | 0,8 | 28000 | 59000 | 7900 | 4200 |
| HN2820 | 44 | 28 | 35 | 20 | 0,8 | 30000 | 67000 | 9000 | 3800 |
| HN3520 | 54 | 35 | 42 | 20 | 0,8 | 33500 | 83000 | 11100 | 3100 |
| HN4020 | 60,5 | 40 | 47 | 20 | 0,8 | 36000 | 95000 | 12700 | 2750 |
| HN4520 | 66 | 45 | 52 | 20 | 0,8 | 38500 | 108000 | 14500 | 2470 |
| HN4525 | 85 | 45 | 52 | 25 | 0,8 | 47000 | 139000 | 19500 | 2470 |
| HN5020 | 85,3 | 50 | 58 | 20 | 0,8 | 44500 | 119000 | 16200 | 2220 |
| HN5025 | 107 | 50 | 58 | 25 | 0,8 | 54000 | 152000 | 21700 | 2220 |
