Détails sur le produit:
|
| Nom: | Roulement à rouleaux à aiguilles à coupe dessinée | Matériau de roulement: | plaque en acier spécial ST12 ou St14 |
|---|---|---|---|
| Type de coupe dessinée: | Extrémités ouvertes | Solutions d'étanchéité: | Ouvrez-vous |
| Lubrifiant: | Sans | Trou de lubrification: | Sans |
| Éléments roulants: | Rouleau à aiguilles avec cage en acier | Système de mesure: | Pouce |
| Température de fonctionnement: | -30 °C à 120 °C | Adapté aux besoins du client: | Standard ou personnalisé sont disponibles |
| Surligner: | roulement à aiguille de l'extrémité ouverte sce108,roulement à aiguille tiré de la tasse sce108,roulement à aiguille radial mis en cage par acier |
||

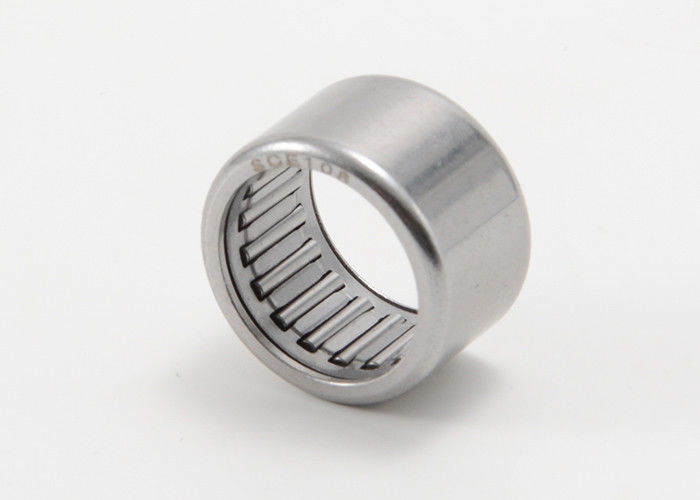

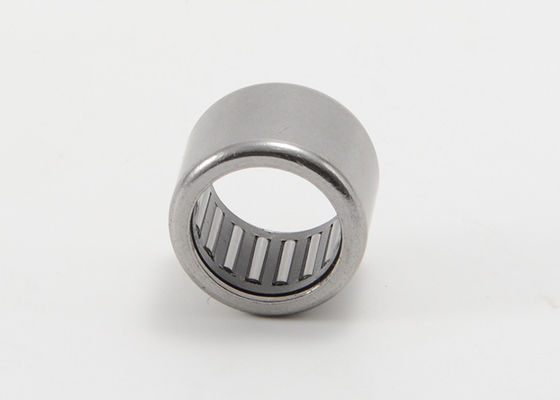

Série en acier tirée SCE108 de pouce d'extrémité ouverte de cage de roulement à rouleaux d'aiguille de tasse
Les roulements à rouleaux dessinés d'aiguille de tasse ont un anneau externe profondément dessiné et à parois minces. Des roulements à rouleaux dessinés d'aiguille de tasse sont typiquement utilisés dans les applications où le trou de logement ne peut pas être employé comme caniveau pour un rouleau d'aiguille et un ensemble de cage, mais où une disposition de rapport très compacte et économique est exigée. Ces incidences sont montées avec un ajustage avec serrage serré dans le logement. Cela permet un simple et la conception économique du trou de logement, comme épaules ou anneaux ressort ne sont pas exigées pour placer l'incidence axialement.
MOUETTE assure un large assortiment de roulements à rouleaux tirés d'aiguille de tasse. Ceci inclut :
En plus de la conception avec une cage, les roulements à rouleaux tirés d'aiguille de tasse avec les extrémités ouvertes sont également disponibles avec un ensemble de rouleau d'aiguille d'armement complet. Ces séries font offrir le nombre maximum de rouleaux d'aiguille et donc la portance extrêmement élevée dans une enveloppe très petite de conception. Leur utilisation aux grandes vitesses est limitée.
MOUETTE offre plus de tables d'échange, telles que des roulements à aiguille de skf, des roulements à aiguille d'ina, roulements à aiguille de ntn, roulements à aiguille d'iko, roulements à aiguille de torrington, roulements à aiguille de koyo, timken des roulements à aiguille, des roulements à aiguille de rbc, et des roulements à aiguille de mcgill.
Type en acier tiré détails de SCE de série de pouce d'extrémité ouverte de cage de roulement à rouleaux d'aiguille de tasse :
| Diamètre d'axe | Rapport de la désignation |
La masse Approximativement |
Dimensions de frontière | Estimation de charge de base | Vitesse de limitation | ||||
| Code de rapport actuel | Code de rapport original | FW | D | C | Dynamique | Charge statique | Huile | ||
| millimètre | kilogramme | millimètre | N | T/MN | |||||
| 3,175 | SCE55 | 0,004 | 3,175 | 12,7 | 8,334 | ||||
| 3,97 | SCE 21/24TN | 3,97 | 7,15 | 6,35 | |||||
| 4,762 | SCE 34TN | 4,762 | 8,731 | 6,35 | |||||
|
6,35
|
SCE 47 | 0,004 | 6,35 | 11,112 | 11,13 | ||||
| SCE 49 | 6,35 | 11,112 | 14,287 | ||||||
| SCE 49PP | 6,35 | 11,112 | 14,29 | ||||||
| 7,938 | SCE 55 | BCE55 | 0,0032 | 7,938 | 12,7 | 7,938 | 2892 | 2625 | 29000 |
| SCE 56P | 0,006 | 7,938 | 12,7 | 9,52 | |||||
| SCE 57 | 0,006 | 7,938 | 12,7 | 11,11 | |||||
| SCE 59 | 0,003 | 7,938 | 12,7 | 14,29 | |||||
| 9,525 | SCE 65 | BCE65 | 0,004 | 9,525 | 14,288 | 7,94 | 2892 | 2417 | 25000 |
| SCE 66 | 0,006 | 9,525 | 14,288 | 9,52 | 3900 | 3950 | 29500 | ||
| SCE 68 | 0,0065 | 9,525 | 14,288 | 12,7 | |||||
| SCE 68K | 9,525 | 14,288 | 9,271 | ||||||
| SCE 69P | 0,007 | 9,525 | 14,288 | 14,29 | |||||
| SCE 69 | 0,004 | 9,525 | 14,288 | 14,29 | |||||
| SCE 610PP | 9,525 | 14,288 | 15,88 | 3900 | 3950 | 29500 | |||
| 11,112 | SCE 78 | 0,005 | 11,112 | 15,875 | 12,7 | 6400 | 7800 | 25000 | |
|
12,7
|
SCE 85 | 0,0047 | 12,7 | 17,462 | 7,94 | ||||
| SCE 86 | 0,006 | 12,7 | 17,462 | 9,52 | |||||
| SCE 86A | 0,007 | 12,7 | 17,462 | 9,52 | |||||
| SCE 87 | 0,006 | 12,7 | 17,462 | 11,11 | 7340 | 7800 | 22000 | ||
| SCE 88 | 0,009 | 12,7 | 17,462 | 12,7 | 6897 | 9033 | 19000 | ||
| SCE 810ZOH | 0,009 | 12,7 | 17,462 | 15,88 | 8811 | 12237 | 19000 | ||
| SCE 810PP | 0,009 | 12,7 | 17,462 | 15,88 | 8811 | 12237 | 19000 | ||
| 14,288 | SCE 96 | 0,005 | 14,288 | 19,05 | 9,52 | 5162 | 6408 | 18000 | |
| SCE 98 | 0,008 | 14,288 | 19,05 | 12,7 | 7698 | 10769 | 18000 | ||
| SCE 910 | 0,01 | 14,288 | 19,05 | 15,88 | 9434 | 14017 | 18000 | ||
| SCE 912 | 0,013 | 14,288 | 19,05 | 19,05 | 10724 | 16465 | 18000 | ||
| 15,875 | SCE 105 | 0,0075 | 15,875 | 20,638 | 7,94 | 4300 | 5200 | 17600 | |
| SCE 107-1/2 | 0,009 | 15,875 | 20,638 | 11,91 | 7100 | 10300 | 17600 | ||
| SCE108 | BCE108 | 0,01 | 15,875 | 20,638 | 12,7 | 8743 | 12015 | 16000 | |
| SCE109P | 15,875 | 20,638 | 14,29 | 8743 | 12015 | 16000 | |||
| SCE1010 | 0,011 | 15,875 | 20,638 | 15,88 | 10368 | 16242 | 16000 | ||
| SCE1010PP | 0,013 | 18,875 | 20,638 | 15,88 | 10368 | 16242 | 16000 | ||
| SCE1012 | 0,014 | 15,875 | 20,638 | 19,05 | 12015 | 19802 | 16000 | ||
| SCE1012PP | 0,014 | 15,875 | 20,638 | 19,05 | 12015 | 19802 | 16000 | ||
| 17,462 | SCE118 | 0,014 | 17,462 | 22,225 | 12,7 | 8600 | 13200 | 16000 | |
| SCE1112 | 0,016 | 17,462 | 22,225 | 19,05 | 12400 | 21000 | 16000 | ||
| 19,05 | SCE 128 | 0,013 | 19,05 | 25,4 | 12,7 | 9800 | 12500 | 14700 | |
| SCE 120 | 19,05 | 34 | 14,5 | ||||||
| SCE 129P | 0,019 | 19,05 | 25,4 | 14,29 | 10000 | 13500 | 15200 | ||
| SCE 1210PPR | 0,017 | 19,05 | 25,45 | 15,88 | 12682 | 17577 | 13000 | ||
| SCE 1211 (P) | 0,018 | 19,05 | 25,4 | 17,46 | 15352 | 22250 | 13000 | ||
| SCE 1212 | 0,021 | 19,05 | 25,4 | 19,05 | 15352 | 22250 | 13000 | ||
| SCE 1214PP | 19,05 | 25,4 | 22,22 | ||||||
| SCE 1216 | 0,030 | 19,05 | 25,4 | 25,4 | |||||
| 20,638 | SCE 1312 | 0,024 | 20,638 | 26,988 | 19,05 | 16020 | 23585 | 12000 | |
| 22,225 | SCE 146 | 0,013 | 22,225 | 28,575 | 9,52 | 8200 | 10700 | 12600 | |
| SCE 148 | 0,019 | 22,225 | 28,575 | 12,7 | 11125 | 15797 | 11000 | ||
| SCE 148-OH | 0,019 | 22,225 | 28,575 | 12,7 | 11125 | 15797 | 11000 | ||
| SCE 1412 | 0,028 | 22,225 | 28,575 | 19,05 | 16910 | 27145 | 11000 | ||
| SCE 1416 | 0,034 | 22,225 | 28,575 | 25,4 | 22100 | 38000 | 12600 | ||
| 25,4 | SCE 168 | 0,019 | 25,4 | 31,75 | 12,7 | 12682 | 19135 | 10000 | |
| SCE 1612 | 0,027 | 25,4 | 31,75 | 19,05 | 18022 | 30260 | 10000 | ||
| SCE 1614PP | 25,4 | 31,75 | 22,22 | ||||||
| SCE 1616 | 0,038 | 25,4 | 31,75 | 25,4 | 24920 | 45390 | 10000 | ||
| SCE 1616PP | 0,038 | 25,4 | 31,75 | 25,4 | 24920 | 45390 | 10000 | ||
| SCE 1620 | 0,048 | 25,4 | 31,75 | 31,75 | |||||
| 28,575 | SCE 188 | 0,021 | 28,575 | 34,925 | 12,7 | 12905 | 20247 | 9000 | |
| SCE 1816 | BCE1816 | 0,04 | 28,575 | 34,925 | 25,4 | 25810 | 49395 | 9000 | |
| SCE 1820 | 0,053 | 28,575 | 34,925 | 31,75 | |||||
| 31,242 | SCE 2020A | 31,242 | 38,1 | 31,75 | |||||
| 31,75 | SCE 2010 | 0,03 | 31,75 | 38,1 | 15,88 | 21137 | 39605 | 8000 | |
| SCE 2012 | 0,037 | 31,75 | 38,1 | 19,05 | 16500 | 29000 | 8000 | ||
| SCE 2016 | BCE2016 | 0,045 | 31,75 | 38,1 | 25,4 | 27145 | 54735 | 8800 | |
| SCE 2020 | 0,056 | 31,75 | 38,1 | 31,75 | |||||
| 34,925 | SCE 228 | 0,025 | 34,925 | 41,275 | 12,7 | 13600 | 23700 | 8000 | |
| SCE 2212 | 0,039 | 34,925 | 41,275 | 19,05 | 21360 | 42720 | 7500 | ||
| SCE 2216 | 0,058 | 34,925 | 41,275 | 25,4 | 27590 | 59185 | 7500 | ||
| SCE 2220 | 0,081 | 34,925 | 41,275 | 31,75 | 34000 | 77000 | 8000 | ||
|
38,1
|
SCE 2416 | 0,083 | 38,1 | 47,625 | 25,4 | 38715 | 66305 | 6500 | |
| SCE 2420 | 0,105 | 38,1 | 47,625 | 31,75 | |||||
| 41,275 | SCE 2620 | 0,11 | 41,275 | 50,8 | 31,75 | 51000 | 97000 | 6800 | |
| 44,45 | SCE 2812 | 0,082 | 44,45 | 53,975 | 19,05 | 31500 | 55000 | 6300 | |
| SCE 2816 | BCE2816 | 0,115 | 44,45 | 53,975 | 25,4 | 41385 | 75650 | 6000 | |
| SCE 2824 | 0,163 | 44,45 | 53,975 | 38,1 | |||||
| 50,8 | SCE 3216 | 0,102 | 50,8 | 60,33 | 25,4 | ||||
| SCE 32 160OH | 50,8 | 60,38 | 25,4 | ||||||
| SCE 3220 | 0,140 | 50,8 | 60,325 | 31,75 | 55180 | 115700 | 5000 |
