Détails sur le produit:
|
| Nom: | Roulements à rouleaux cylindrique | Type: | Localiser semi la série cylindrique du rouleau BearingsSL1923 de rangée simple |
|---|---|---|---|
| Conception de base: | Rangée simple semi-localisée | Matériau de roulement: | Roulement Acier 100Cr6, GCr15, AISI 52100 |
| Pouce - Métrique: | Métrique | Scellage: | Ouvrez-vous |
| Type de cage: | Complément complet, pas de cage | Jeu interne radial: | Jeu interne normal |
| Précision: | C3-Loose | Caractéristique externe d'anneaux: | Le double a bridé les anneaux externes |
| Surligner: | Incidences simples de la rangée SL192305,Incidences simples de la rangée SL192311,localiser semi le rouleau cylindrique |
||

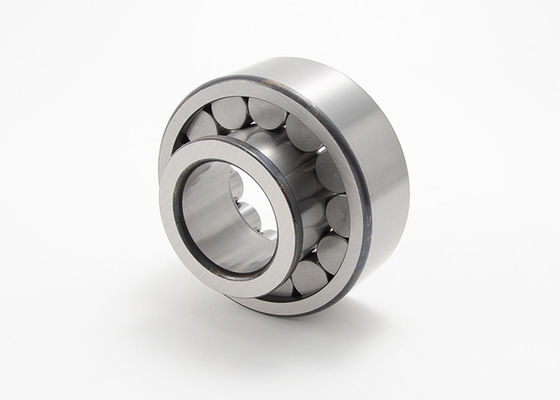

Semi-repérage des roulements à rouleaux cylindrique de rangée simple SL192305 SL192311 SL192320
Les roulements à rouleaux cylindrique d'armement complet simple de rangée ont les anneaux externes et intérieurs solides ainsi que les rouleaux cylindrique nervure-guidés. Puisque ces incidences ont le plus grand possible nombre d'éléments de roulement, elles ont la portance radiale extrêmement élevée, rigidité élevée et conviennent en particulier aux designs compacts. En raison des conditions cinématiques, cependant, elles ne réalisent pas les grandes vitesses qui sont possibles à l'aide des roulements à rouleaux cylindrique avec la cage.
Semi-repérage des incidences :
Semi-en plaçant des incidences soyez disponible dans la conception simple de rangée comme SL1818 (série 18 de dimension), SL1829 (série 29 de dimension), SL1830 (série 30 de dimension), SL1822 (série 22 de dimension) et SL1923 (série 23 de dimension). Ils peuvent soutenir non seulement les forces radiales élevées mais également les forces axiales dans une direction et peuvent donc guider des axes axialement dans une direction. Ils agissent en tant qu'incidences de non-repérage dans la direction opposée.
La série SL1923 a seulement une nervure sur l'anneau intérieur et un ensemble d'élément de roulement de auto-conservation. En conséquence, l'anneau intérieur peut être enlevé de l'incidence. Ceci fait adapter et démanteler considérablement plus facile.
Cachetage :
Les roulements à rouleaux cylindrique sont assurés dans une conception ouverte, aucun joint.
Lubrification :
Ils ne sont pas fournis graissés en embarquant, mais peuvent être lubrifiés avec le pétrole ou la graisse par l'intermédiaire des visages d'extrémité.
Semi-repérage des détails cylindrique de série des roulements à rouleaux de rangée simple SL1923 :
|
Rapport du code |
Dimensions | La masse |
Charge de base Estimation |
Vitesse de limitation | |||||||
| d | D | B | d1 | D1 | F | Rmin | CrKN | CorKN | |||
| millimètre | kilogramme | KN | T/MN | ||||||||
| SL192305 | 25 | 62 | 24 | 36,7 | 47,5 | 31,72 | 1,1 | 0,37 | 73 | 60 | 7400 |
| SL192306 | 30 | 72 | 27 | 43,5 | 56 | 38,3 | 1,1 | 0,56 | 100 | 88 | 6400 |
| SL192307 | 35 | 80 | 31 | 50,7 | 65,8 | 44,68 | 1,5 | 0,74 | 126 | 112 | 5600 |
| SL192308 | 40 | 90 | 33 | 57,5 | 75,2 | 51,12 | 1,5 | 1,01 | 170 | 156 | 5000 |
| SL192309 | 45 | 100 | 36 | 62,5 | 80,3 | 56,1 | 1,5 | 1,37 | 181 | 169 | 4450 |
| SL192310 | 50 | 110 | 40 | 68,3 | 89,7 | 60,72 | 2 | 1,81 | 232 | 219 | 4050 |
| SL192311 | 55 | 120 | 43 | 75,5 | 99,3 | 67,11 | 2 | 2,28 | 270 | 255 | 3700 |
| SL192312 | 60 | 130 | 46 | 82 | 105,8 | 73,62 | 2,1 | 2,88 | 285 | 280 | 3400 |
| SL192313 | 65 | 140 | 48 | 90 | 116,5 | 80,69 | 2,1 | 3,52 | 350 | 355 | 3150 |
| SL192314 | 70 | 150 | 51 | 93,5 | 121,6 | 84,14 | 2,1 | 4,33 | 385 | 390 | 2950 |
| SL192315 | 75 | 160 | 55 | 101,6 | 131,5 | 91,22 | 2,1 | 5,3 | 460 | 475 | 2750 |
| SL192316 | 80 | 170 | 58 | 109,5 | 142,1 | 98,24 | 2,1 | 6,23 | 540 | 560 | 2600 |
| SL192317 | 85 | 180 | 60 | 118,2 | 150,9 | 107,01 | 3 | 7,34 | 570 | 620 | 2450 |
| SL192318 | 90 | 190 | 64 | 117,5 | 152,5 | 105,26 | 3 | 8,83 | 620 | 660 | 2310 |
| SL192319 | 95 | 200 | 67 | 126,6 | 161,9 | 114,65 | 3 | 10,2 | 650 | 720 | 2200 |
| SL192320 | 100 | 215 | 73 | 132,7 | 172,8 | 119,3 | 3 | 13 | 790 | 860 | 2060 |
| SL192322 | 110 | 240 | 80 | 151,1 | 199,9 | 134,27 | 3 | 17 | 950 | 980 | 1850 |
| SL192324 | 120 | 260 | 86 | 164,2 | 213,1 | 147,39 | 3 | 22,3 | 1130 | 1240 | 1710 |
