Détails sur le produit:
|
| Nom: | Roulement à rouleaux cylindrique d'armement complet simple de rangée | Type d'alésage: | Droit, alésage cylindrique |
|---|---|---|---|
| Nombre de rangées: | 1 | Matériel: | 100Cr6, GCr15, AISI 52100 |
| Séparation des anneaux: | Inséparable | Brides: | 2 Rib Inner Ring |
| Pouce - Métrique: | Métrique | Relubrifiable: | Oui |
| Plage de température de fonctionnement: | -30 à +120 °C | Finition/revêtement: | Non couché |
| Type de fermeture: | Ouvrez-vous | Jeu interne: | Groupe N (NC interne normale de jeu) |
| Surligner: | Roulement à rouleaux cylindrique de la rangée SL182204 simple,armement complet cylindrique de roulement à rouleaux de rangée simple,rapport ennuyé droit de rangée simple |
||

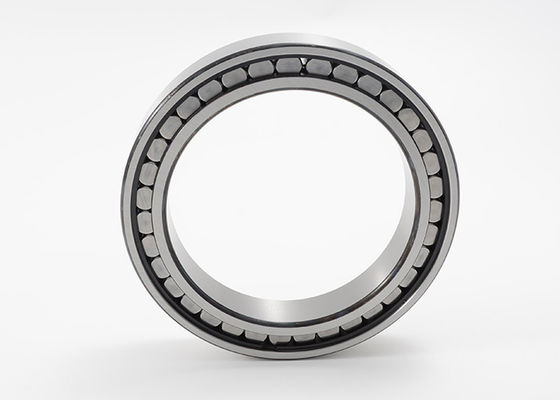

Trou droit cylindrique SL182204 de roulement à rouleaux d'armement complet simple de rangée
Les roulements à rouleaux cylindrique d'armement complet simple de rangée ont les anneaux externes et intérieurs solides ainsi que les rouleaux cylindrique nervure-guidés. Puisque ces incidences ont le plus grand possible nombre d'éléments de roulement, elles ont la portance radiale extrêmement élevée, rigidité élevée et conviennent en particulier aux designs compacts. En raison des conditions cinématiques, cependant, elles ne réalisent pas les grandes vitesses qui sont possibles à l'aide des roulements à rouleaux cylindrique avec la cage.
Les roulements à rouleaux cylindrique d'armement complet simple de rangée sont sous forme d'incidences de semi-repérage.
Semi-repérage des incidences :
Semi-en plaçant des incidences soyez disponible dans la conception simple de rangée comme SL1818 (série 18 de dimension), SL1829 (série 29 de dimension), SL1830 (série 30 de dimension), SL1822 (série 22 de dimension) et SL1923 (série 23 de dimension). Ils peuvent soutenir non seulement les forces radiales élevées mais également les forces axiales dans une direction et peuvent donc guider des axes axialement dans une direction. Ils agissent en tant qu'incidences de non-repérage dans la direction opposée.
La série SL1923 a seulement une nervure sur l'anneau intérieur et un ensemble d'élément de roulement de auto-conservation. En conséquence, l'anneau intérieur peut être enlevé de l'incidence. Ceci fait adapter et démanteler considérablement plus facile.
Cachetage :
Les roulements à rouleaux cylindrique sont assurés dans une conception ouverte.
Lubrification :
Ils ne sont pas fournis graissés et peuvent être lubrifiés avec le pétrole ou la graisse par l'intermédiaire des visages d'extrémité.
Température de fonctionnement :
Les roulements à rouleaux cylindrique d'armement complet conviennent aux températures de fonctionnement – du °C 30 à +120 °C.
MOUETTE offre plus de tables d'échange, roulement à rouleaux cylindrique de sèche, roulements à rouleaux cylindrique de nsk, timken le roulement à rouleaux cylindrique, roulement à rouleaux cylindrique d'ina.
Détails cylindrique de série des roulements à rouleaux d'armement complet simple de rangée SL1822 :
| Rapport du code | Dimensions | Estimation de chargement | Vitesse de limitation | La masse | ||||||||||
| d | D | B | d1 | D1 | E | s | rmin | Dyne. | Stat. | Charge de limite de fatigue | Vitesse de limitation | Vitesse de référence | ||
| Cr | Cor | Cabot | NG | NOTA: | ||||||||||
| millimètre | KN | T/MN | kilogramme | |||||||||||
| SL182204 | 20 | 47 | 18 | 30,3 | 36,9 | 41,47 | 1 | 1 | 45,5 | 37 | 6,1 | 9700 | 6500 | 0,16 |
| SL182205 | 25 | 52 | 18 | 35,5 | 41,9 | 46,52 | 1 | 1 | 51 | 44,5 | 7,4 | 8400 | 5500 | 0,18 |
| SL182206 | 30 | 62 | 20 | 42 | 50,6 | 55,19 | 1 | 1 | 70 | 64 | 10,2 | 7000 | 4550 | 0,3 |
| SL182207 | 35 | 72 | 23 | 47 | 59,3 | 63,97 | 1 | 1,1 | 88 | 78 | 12,7 | 6100 | 4250 | 0,44 |
| SL182208 | 40 | 80 | 23 | 54 | 66,3 | 70,94 | 1 | 1,1 | 97 | 91 | 14,9 | 5400 | 3650 | 0,55 |
| SL182209 | 45 | 85 | 23 | 57,5 | 69,8 | 74,43 | 1 | 1,1 | 101 | 98 | 16 | 5100 | 3450 | 0,59 |
| SL182210 | 50 | 90 | 23 | 64,4 | 76,7 | 81,4 | 1 | 1,1 | 109 | 111 | 18,1 | 4600 | 3000 | 0,64 |
| SL182211 | 55 | 100 | 25 | 70 | 84,1 | 88,81 | 1 | 1,5 | 140 | 148 | 25 | 4200 | 2700 | 0,87 |
| SL182212 | 60 | 110 | 28 | 76,8 | 93,9 | 99,17 | 1,5 | 1,5 | 169 | 176 | 31 | 3800 | 2550 | 1,18 |
| SL182213 | 65 | 120 | 31 | 82,3 | 100,7 | 106,25 | 1,5 | 1,5 | 198 | 210 | 37 | 3550 | 2480 | 1,57 |
| SL182214 | 70 | 125 | 31 | 87 | 105,2 | 111,45 | 1,5 | 1,5 | 181 | 223 | 32 | 3350 | 2340 | 1,66 |
| SL182215 | 75 | 130 | 31 | 91,8 | 110 | 116,2 | 1,5 | 1,5 | 187 | 236 | 33,5 | 3200 | 2210 | 1,75 |
| SL182216 | 80 | 140 | 33 | 98,6 | 119,3 | 126,3 | 1,5 | 2 | 223 | 280 | 38,5 | 3000 | 2040 | 2,15 |
| SL182217 | 85 | 150 | 36 | 104,4 | 126,3 | 133,75 | 1,5 | 2 | 255 | 320 | 44,5 | 2800 | 2000 | 2,74 |
| SL182218 | 90 | 160 | 40 | 110,2 | 133,3 | 141,15 | 2,5 | 2 | 285 | 365 | 51 | 2650 | 1990 | 3,48 |
| SL182219 | 95 | 170 | 43 | 122 | 147,3 | 155,95 | 2,5 | 2,1 | 330 | 425 | 58 | 2410 | 1780 | 4,17 |
| SL182220 | 100 | 180 | 46 | 127,5 | 154,3 | 163,35 | 2,5 | 2,1 | 390 | 510 | 70 | 2300 | 1700 | 5,13 |
| SL182222 | 110 | 200 | 53 | 137 | 168 | 177,6 | 4 | 2,1 | 450 | 580 | 78 | 2130 | 1720 | 7,24 |
| SL182224 | 120 | 215 | 58 | 150,7 | 183 | 192,9 | 4 | 2,1 | 530 | 720 | 95 | 1950 | 1500 | 9,08 |
| SL182226 | 130 | 230 | 64 | 162,3 | 197 | 207,75 | 5 | 3 | 620 | 850 | 110 | 1810 | 1360 | 11,25 |
| SL182228 | 140 | 250 | 68 | 173,9 | 211,1 | 222,55 | 5 | 3 | 720 | 1000 | 127 | 1690 | 1230 | 14,47 |
| SL182230 | 150 | 270 | 73 | 185,5 | 225,2 | 237,35 | 6 | 3 | 820 | 1160 | 147 | 1580 | 1130 | 18,43 |
| SL182232 | 160 | 290 | 80 | 208,7 | 253,4 | 267,1 | 6 | 3 | 1020 | 1470 | 178 | 1410 | 920 | 23 |
| SL182234 | 170 | 310 | 86 | 220,3 | 267,4 | 281,9 | 7 | 4 | 1140 | 1660 | 199 | 1330 | 870 | 28,65 |
| SL182236 | 180 | 320 | 86 | 232,4 | 279,5 | 294 | 7 | 4 | 1180 | 1760 | 208 | 1270 | 800 | 29,8 |
| SL182238 | 190 | 340 | 92 | 243,5 | 295,5 | 311,5 | 9 | 4 | 1300 | 1900 | 223 | 1210 | 770 | 35,65 |
| SL182240 | 200 | 360 | 98 | 246,6 | 302,4 | 319,4 | 9 | 4 | 1410 | 2010 | 235 | 1180 | 770 | 43,12 |
