Détails sur le produit:
|
| Nom: | Semi-repérage cylindrique de rangée des roulements à rouleaux deux | Type d'alésage: | Droit |
|---|---|---|---|
| Nombre de rangées: | 2 | Rapport du type: | Roulements à rouleaux cylindrique |
| Séparation des anneaux: | Inséparable | Scellage: | Ouvrez-vous |
| Jeu interne: | C0 | Plage de température de fonctionnement: | -30 à +120 °C |
| Finition/revêtement: | Non couché | Matériau des cages: | Ensemble de rouleau d'armement complet, aucune cage |
| Surligner: | armement complet cylindrique de roulement à rouleaux de deux rangées,Roulement à rouleaux cylindrique de la rangée SL185007 deux,Roulement à rouleaux SL185030 ouvert |
||

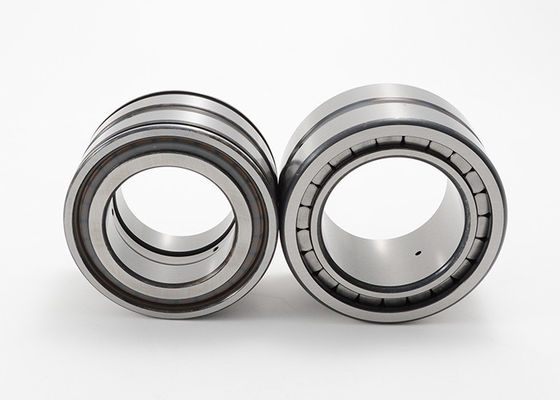

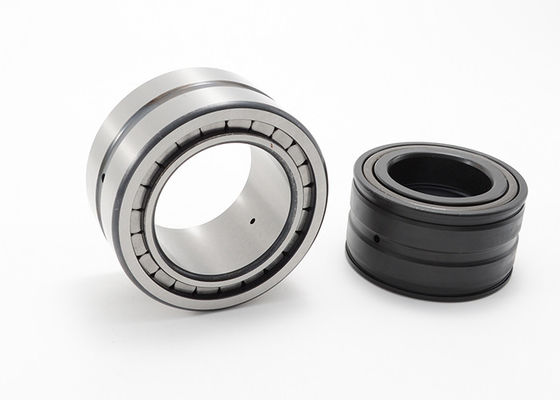

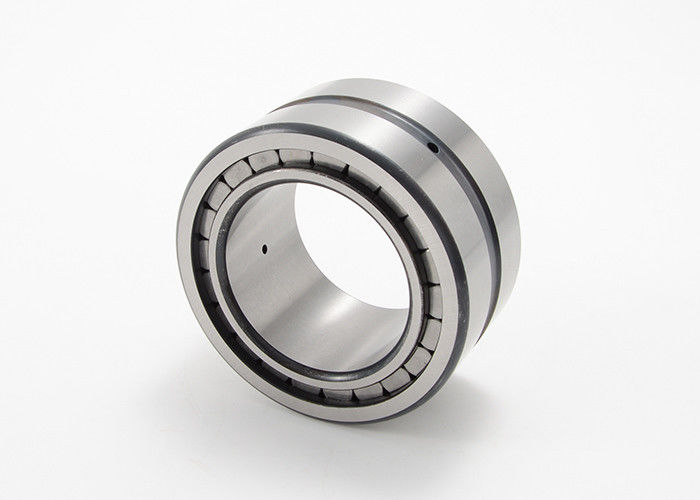

Rangée deux plaçant semi l'armement complet cylindrique SL185007 SL185030 de roulements à rouleaux
Ensemble de rouleau d'armement complet, deux-rangée, semi-plaçant l'incidence, 1 nervure sur l'anneau externe, 3 nervures sur l'anneau intérieur, type SL18
Les roulements à rouleaux cylindrique d'armement complet ont les anneaux externes et intérieurs solides ainsi que les rouleaux cylindrique nervure-guidés. Puisque ces incidences ont le plus grand possible nombre d'éléments de roulement, elles ont la portance radiale extrêmement élevée, rigidité élevée et conviennent en particulier aux designs compacts. En raison des conditions cinématiques, cependant, elles ne réalisent pas les grandes vitesses qui sont possibles à l'aide des roulements à rouleaux cylindrique avec la cage.
Ces roulements à rouleaux cylindrique sont assurés dans une conception ouverte, sans joints. Ainsi quand ces incidences étant embarquées, elles ne sont pas assurées graissées. Mais elles peuvent être lubrifiées avec le pétrole ou la graisse par l'intermédiaire des visages d'extrémité.
Notes de produit : Veuillez vérifier les spécifications produit pour le numéro de la pièce SL185007 sur le roulement à rouleaux cylindrique - double rangée, Semi-plaçant, l'armement complet, la série SL1850 comme belows :
|
Rapport du code |
Dimensions | Estimation de chargement | Vitesse de limitation | La masse | |||||||||||
| d | D | B | d1 | D1 | E | C | s | rmin | Dyne. | Stat. | Charge de limite de fatigue | Vitesse de limitation | Vitesse de référence | ||
| Cr | C0r | Cabot | NG | NOTA: | |||||||||||
| millimètre | KN | T/MN | kilogramme | ||||||||||||
| SL185004 | 20 | 42 | 30 | 28,4 | 33,3 | 36,81 | 15 | 1 | 0,6 | 47,5 | 53 | 8,9 | 10500 | 7400 | 0,2 |
| SL185005 | 25 | 47 | 30 | 34,5 | 39 | 42,51 | 15 | 1 | 0,6 | 54 | 65 | 11,1 | 8900 | 6000 | 0,23 |
| SL185006 | 30 | 55 | 34 | 40 | 45,3 | 49,6 | 17 | 1,5 | 1 | 70 | 86 | 15 | 7600 | 5300 | 0,35 |
| SL185007 | 35 | 62 | 36 | 44,9 | 51,2 | 55,52 | 18 | 1,5 | 1 | 85 | 109 | 18,8 | 6700 | 4750 | 0,46 |
| SL185008 | 40 | 68 | 38 | 50,5 | 57,2 | 61,74 | 19 | 1,5 | 1 | 101 | 136 | 22,4 | 6000 | 4200 | 0,56 |
| SL185009 | 45 | 75 | 40 | 55,3 | 62,6 | 66,85 | 20 | 1,5 | 1 | 108 | 151 | 24,9 | 5500 | 3950 | 0,71 |
| SL185010 | 50 | 80 | 40 | 59,1 | 67,6 | 72,33 | 20 | 1,5 | 1 | 131 | 184 | 30 | 5100 | 3450 | 0,76 |
| SL185011 | 55 | 90 | 46 | 68,5 | 78,7 | 83,54 | 23 | 1,5 | 1,1 | 179 | 270 | 45 | 4400 | 2900 | 1,16 |
| SL185012 | 60 | 95 | 46 | 71,7 | 81,9 | 86,74 | 23 | 1,5 | 1,1 | 184 | 280 | 47,5 | 4200 | 2800 | 1,24 |
| SL185013 | 65 | 100 | 46 | 78,1 | 88,3 | 93,09 | 23 | 1,5 | 1,1 | 194 | 310 | 52 | 3900 | 2500 | 1,32 |
| SL185014 | 70 | 110 | 54 | 81,5 | 95,7 | 100,28 | 27 | 3 | 1,1 | 229 | 340 | 59 | 3650 | 2650 | 1,85 |
| SL185015 | 75 | 115 | 54 | 89 | 102,9 | 107,9 | 27 | 3 | 1,1 | 242 | 375 | 65 | 3400 | 2370 | 1,93 |
| SL185016 | 80 | 125 | 60 | 95 | 111,7 | 117,4 | 30 | 3,5 | 1,1 | 295 | 450 | 62 | 3150 | 2320 | 2,59 |
| SL185017 | 85 | 130 | 60 | 99 | 116,1 | 121,95 | 30 | 3,5 | 1,1 | 305 | 470 | 64 | 3000 | 2210 | 2,72 |
| SL185018 | 90 | 140 | 67 | 106,1 | 124,5 | 130,65 | 33,5 | 4 | 1,5 | 355 | 560 | 76 | 2800 | 2140 | 3,62 |
| SL185020 | 100 | 150 | 67 | 115,7 | 134 | 140,2 | 33,5 | 4 | 1,5 | 375 | 610 | 81 | 2600 | 1930 | 3,94 |
| SL185022 | 110 | 170 | 80 | 127,3 | 149,3 | 156,7 | 40 | 5 | 2 | 490 | 790 | 104 | 2350 | 1730 | 6,32 |
| SL185024 | 120 | 180 | 80 | 138,8 | 160,7 | 168,15 | 40 | 5 | 2 | 520 | 870 | 111 | 2170 | 1530 | 6,77 |
| SL185026 | 130 | 200 | 95 | 148,6 | 175,5 | 184,4 | 47,5 | 5 | 2 | 740 | 1220 | 158 | 2000 | 1340 | 10,2 |
| SL185028 | 140 | 210 | 95 | 162,6 | 189,5 | 198,4 | 47,5 | 5 | 2 | 780 | 1340 | 169 | 1840 | 1180 | 11,1 |
| SL185030 | 150 | 225 | 100 | 170 | 198 | 207,45 | 50 | 6 | 2 | 810 | 1400 | 175 | 1760 | 1150 | 13,3 |
| SL185032 | 160 | 240 | 109 | 184,8 | 215,8 | 224,8 | 54,5 | 6 | 2,1 | 930 | 1610 | 199 | 1620 | 1030 | 16,8 |
| SL185034 | 170 | 260 | 122 | 198 | 232,7 | 242,85 | 61 | 6 | 2,1 | 1200 | 2110 | 260 | 1510 | 900 | 22,5 |
| SL185036 | 180 | 280 | 136 | 212,2 | 249,4 | 260,22 | 68 | 8 | 2,1 | 1390 | 2480 | 300 | 1410 | 820 | 29,9 |
| SL185038 | 190 | 290 | 136 | 221,8 | 259 | 269,76 | 68 | 8,2 | 2,1 | 1430 | 2600 | 310 | 1350 | 770 | 31,3 |
| SL185040 | 200 | 310 | 150 | 236,6 | 276,2 | 287,75 | 75 | 8,9 | 2,1 | 1630 | 3000 | 355 | 1270 | 710 | 40,4 |
| SL185044 | 220 | 340 | 160 | 254,6 | 297,8 | 312,2 | 80 | 9 | 3 | 1980 | 3650 | 420 | 1170 | 630 | 51,6 |
| SL185048 | 240 | 360 | 160 | 277,5 | 322,1 | 335,1 | 80 | 9 | 3 | 2080 | 4000 | 445 | 1080 | 550 | 55,2 |
| SL185052 | 260 | 400 | 190 | 304 | 359,7 | 375,97 | 95 | 11,3 | 4 | 2750 | 5000 | 560 | 980 | 490 | 82,6 |
| SL185056 | 280 | 420 | 190 | 318,3 | 374,1 | 390,3 | 95 | 11,3 | 4 | 2850 | 5300 | 580 | 940 | 460 | 88 |
| SL185060-TB | 300 | 460 | 218 | 353,6 | 413,6 | 433,6 | 109 | 12,5 | 4 | 3450 | 6600 | 650 | 840 | 395 | 124 |
| SL185064-TB | 320 | 480 | 218 | 369,5 | 431,5 | 449,5 | 109 | 12,5 | 4 | 3550 | 6900 | 680 | 810 | 375 | 128,4 |
| SL185068-TB | 340 | 520 | 243 | 396 | 465,5 | 485,65 | 121,5 | 14,3 | 5 | 4250 | 8300 | 800 | 750 | 355 | 178 |
| SL185072-TB | 360 | 540 | 243 | 413,8 | 481 | 503,45 | 121,5 | 14 | 5 | 4400 | 8700 | 820 | 720 | 320 | 178 |
| SL185076-TB | 380 | 560 | 243 | 432 | 499 | 521,25 | 121,5 | 14,1 | 5 | 4450 | 8900 | 850 | 700 | 305 | 196,5 |
