Détails sur le produit:
|
| Nom: | Roulements à rouleaux cylindrique d'armement complet simple de rangée | Rapport du type: | Armement complet, série SL1830 |
|---|---|---|---|
| No. de rangées: | 1 | Matériau de roulement: | Acier chromé 100Cr6, GCr15, AISI 52100 |
| Pouce/métrique: | Métrique | Scellage: | Ouvrez-vous |
| Conception de roulement: | Anneau externe démontable – à flasque | Type de cage: | Complément complet, pas de cage |
| Jeu interne radial: | Jeu interne normal | Stabilisation thermique: | Pas de stabilisation thermique - Températures jusqu'à 120 °C |
| Surligner: | Roulement à rouleaux simple de rangée d'armement complet,roulement à rouleaux simple de rangée SL183020,rangée simple sl183012 |
||

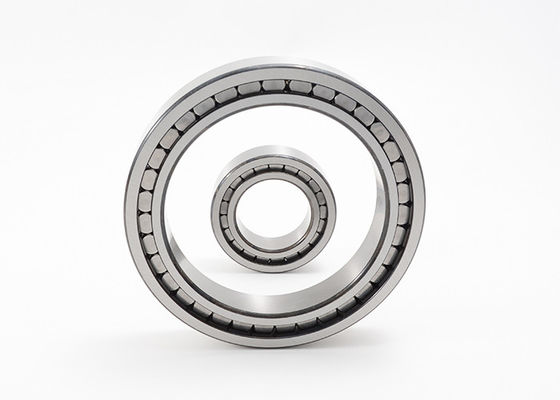

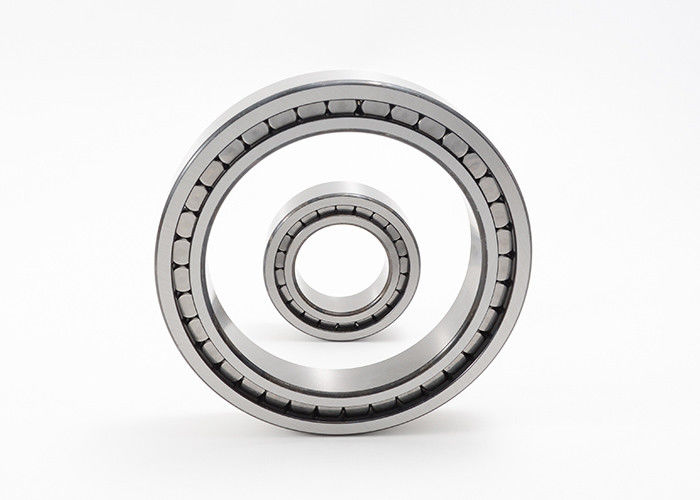

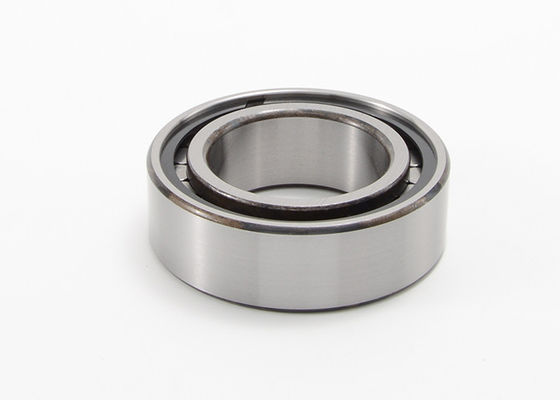

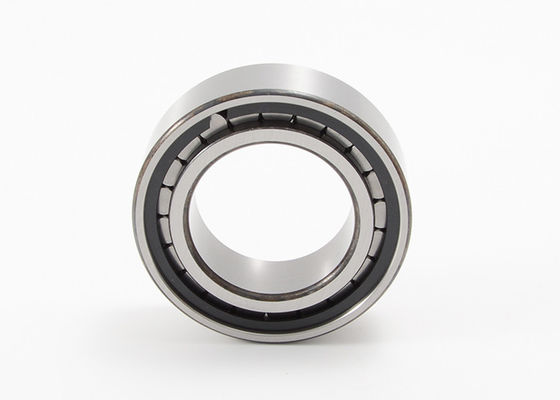

Roulements à rouleaux cylindrique d'armement complet simple de rangée SL183012 SL183020 SL183036
Les roulements à rouleaux cylindrique SL183012 est une simple-rangée, incidence de cylindre d'armement complet. Ce type de rapport a un anneau externe et intérieur solide et un nombre élevé de rouleaux cylindrique. Ces rouleaux sont guidés entre les nervures des anneaux. Puisqu'il n'y a aucune cage, le nombre maximum de petits pains peut être employé. En conséquence, ces incidences peuvent soutenir les charges radiales très élevées. Cependant, la vitesse maximale est inférieure à la vitesse des roulements à rouleaux cylindrique avec des cages. les roulements à rouleaux cylindrique d'armement complet de Simple-rangée peuvent également soutenir les forces axiales dans une direction. Ils sont employés comme incidences de soutien. Les incidences de soutien permettent le déplacement axial de l'axe relativement au logement dans une direction. L'axe est placé axialement dans l'autre direction.
Température de fonctionnement :
Les roulements à rouleaux cylindrique d'armement complet conviennent aux températures de fonctionnement – du °C 30 à +120 °C.
MOUETTE offre plus de tables d'échange, roulement à rouleaux cylindrique de sèche, roulements à rouleaux cylindrique de nsk, timken le roulement à rouleaux cylindrique, roulement à rouleaux cylindrique d'ina.
Détails cylindrique de série des roulements à rouleaux d'armement complet simple de rangée SL1830 :
|
Rapport du code |
Dimensions | Estimation de chargement | Vitesse de limitation | La masse | ||||||||||
| d | D | B | d1 | D1 | E | s | rmin | Dyne. | Stat. | Charge de limite de fatigue | Vitesse de limitation | Vitesse de référence | ||
| Cr | Cor | Cabot | NG | NOTA: | ||||||||||
| millimètre | KN | T/MN | kilogramme | |||||||||||
| SL183004 | 20 | 42 | 16 | 28,8 | 32,8 | 36,81 | 1,5 | 0,6 | 27,5 | 26,5 | 4,45 | 10500 | 7500 | 0,11 |
| SL183005 | 25 | 47 | 16 | 34,6 | 38,5 | 42,51 | 1,5 | 0,6 | 35 | 32 | 5,5 | 8900 | 6000 | 0,12 |
| SL183006 | 30 | 55 | 19 | 40 | 45,4 | 49,6 | 2 | 1 | 45 | 42 | 7,5 | 7600 | 5600 | 0,2 |
| SL183007 | 35 | 62 | 20 | 44,9 | 51,3 | 55,52 | 2 | 1 | 55 | 53 | 9,4 | 6700 | 4950 | 0,26 |
| SL183008 | 40 | 68 | 21 | 50,5 | 57,1 | 61,74 | 2 | 1 | 66 | 67 | 11,2 | 6000 | 4350 | 0,31 |
| SL183009 | 45 | 75 | 23 | 55,3 | 62,2 | 66,85 | 2 | 1 | 70 | 74 | 12,5 | 5500 | 4200 | 0,4 |
| SL183010 | 50 | 80 | 23 | 59,1 | 67,7 | 72,33 | 2 | 1 | 88 | 94 | 15,1 | 5100 | 3700 | 0,43 |
| SL183011 | 55 | 90 | 26 | 68,5 | 78,8 | 83,54 | 2 | 1,1 | 120 | 136 | 22,6 | 4400 | 3100 | 0,64 |
| SL183012 | 60 | 95 | 26 | 71,7 | 82,1 | 86,74 | 2 | 1,1 | 123 | 143 | 23,7 | 4200 | 3000 | 0,69 |
| SL183013 | 65 | 100 | 26 | 78,1 | 88,4 | 93,09 | 2 | 1,1 | 130 | 157 | 26 | 3900 | 2700 | 0,73 |
| SL183014 | 70 | 110 | 30 | 81,5 | 95,6 | 100,28 | 3 | 1,1 | 153 | 174 | 29,5 | 3650 | 2800 | 1,02 |
| SL183015 | 75 | 115 | 30 | 89 | 103,2 | 107,9 | 3 | 1,1 | 162 | 192 | 32,5 | 3400 | 2490 | 1,06 |
| SL183016 | 80 | 125 | 34 | 95 | 111,7 | 117,4 | 4 | 1,1 | 170 | 220 | 31 | 3150 | 2470 | 1,43 |
| SL183017 | 85 | 130 | 34 | 99,4 | 116,1 | 121,95 | 4 | 1,1 | 175 | 231 | 32 | 3000 | 2360 | 1,51 |
| SL183018 | 90 | 140 | 37 | 106,1 | 124,5 | 130,11 | 4 | 1,5 | 205 | 275 | 38 | 2800 | 2240 | 1,97 |
| SL183020 | 100 | 150 | 37 | 115,7 | 134 | 140,2 | 4 | 1,5 | 216 | 300 | 40,5 | 2600 | 2040 | 2,15 |
| SL183022 | 110 | 170 | 45 | 127,3 | 149,3 | 156,7 | 5,5 | 2 | 280 | 385 | 52 | 2350 | 2010 | 3,5 |
| SL183024 | 120 | 180 | 46 | 138,8 | 160,7 | 168,15 | 5,5 | 2 | 295 | 425 | 56 | 2170 | 1840 | 3,8 |
| SL183026 | 130 | 200 | 52 | 148,6 | 175,5 | 184,4 | 5,5 | 2 | 425 | 600 | 79 | 2000 | 1660 | 5,65 |
| SL183028 | 140 | 210 | 53 | 162,2 | 189,5 | 198,4 | 5,5 | 2 | 450 | 660 | 85 | 1840 | 1470 | 6,04 |
| SL183030 | 150 | 225 | 56 | 170 | 198 | 207,45 | 7 | 2,1 | 475 | 700 | 88 | 1760 | 1430 | 7,33 |
| SL183032 | 160 | 240 | 60 | 184,8 | 215,8 | 225,45 | 7 | 2,1 | 540 | 800 | 99 | 1620 | 1280 | 8,8 |
| SL183034 | 170 | 260 | 67 | 198,1 | 232,7 | 243,55 | 7 | 2,1 | 700 | 1050 | 129 | 1510 | 1120 | 12,2 |
| SL183036 | 180 | 280 | 74 | 212,2 | 249,4 | 261 | 7 | 2,1 | 810 | 1240 | 150 | 1410 | 1020 | 16,1 |
| SL183038 | 190 | 290 | 75 | 221,8 | 259 | 270,6 | 9 | 2,1 | 830 | 1300 | 155 | 1350 | 970 | 17 |
| SL183040 | 200 | 310 | 82 | 236,6 | 276,2 | 288,6 | 9 | 2,1 | 950 | 1510 | 178 | 1270 | 890 | 21,8 |
| SL183044 | 220 | 340 | 90 | 254,6 | 299,2 | 312 | 9 | 3 | 1150 | 1820 | 209 | 1170 | 800 | 28,4 |
| SL183048 | 240 | 360 | 92 | 277,5 | 322,1 | 336 | 11 | 3 | 1210 | 1990 | 224 | 1080 | 720 | 30,9 |
| SL183052 | 260 | 400 | 104 | 304 | 358,4 | 375,97 | 11 | 4 | 1600 | 2500 | 280 | 980 | 620 | 44,5 |
| SL183056 | 280 | 420 | 106 | 319,5 | 372,9 | 390,3 | 11 | 4 | 1650 | 2650 | 290 | 940 | 590 | 48 |
| SL183060-TB | 300 | 460 | 118 | 353,6 | 415,6 | 434,85 | 14 | 4 | 2020 | 3300 | 325 | 840 | 500 | 66,6 |
| SL183064-TB | 320 | 480 | 121 | 369,5 | 430,1 | 449,5 | 14 | 4 | 2080 | 3450 | 340 | 810 | 480 | 71,7 |
| SL183068-TB | 340 | 520 | 133 | 396,1 | 463,9 | 485,65 | 16 | 5 | 2490 | 4150 | 400 | 750 | 430 | 95,8 |
| SL183072-TB | 360 | 540 | 134 | 414 | 481,6 | 503,45 | 16 | 5 | 2550 | 4350 | 410 | 720 | 405 | 101 |
| SL183076-TB | 380 | 560 | 135 | 431,7 | 499,5 | 521,25 | 16 | 5 | 2600 | 4450 | 425 | 700 | 390 | 106 |
| SL183080-TB | 400 | 600 | 148 | 462,5 | 535,1 | 558,52 | 18 | 5 | 3050 | 5400 | 500 | 650 | 345 | 140 |
