Détails sur le produit:
|
| Nom: | Roulements à rouleaux cylindrique de radial simple de rangée | Type: | Armement complet, série SL1829 |
|---|---|---|---|
| Conception de roulement: | ensemble de rouleau d'armement complet, rangée simple, semi-plaçant l'incidence, 1 nervure sur l'ann | Matériau de roulement: | Roulement Acier 100Cr6, GCr15, AISI 52100 |
| Pouce/métrique: | Série métrique | Scellage: | Ouvrez-vous, Cageless |
| Jeu interne radial: | normale | Rangées d'élément de roulement: | 1 (rangée simple) |
| Surligner: | roulement à rouleaux cylindriques sans cage,roulement à rouleaux cylindrique SL182912-B-XL |
||

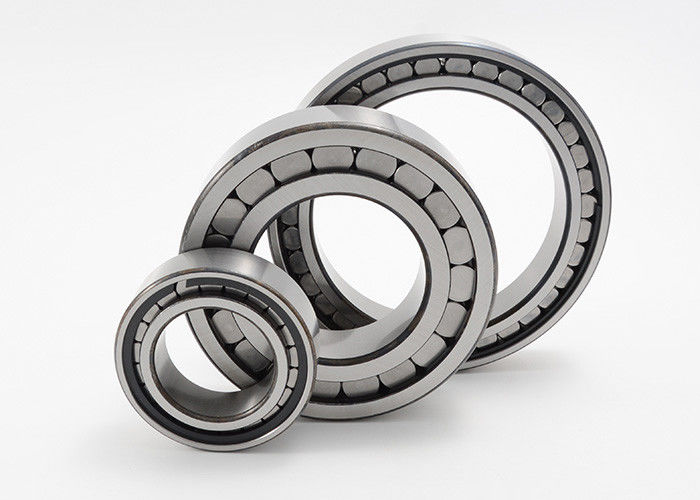

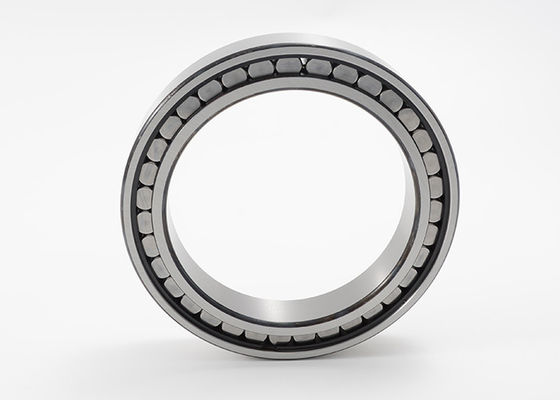

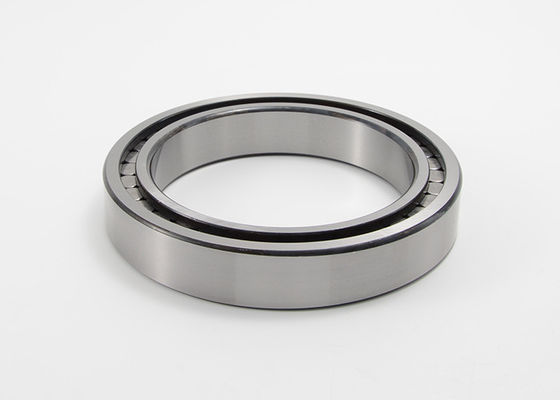

Armement complet cylindrique SL182912-B-XL NCF2912V de roulements à rouleaux de rangée simple
Les roulements à rouleaux cylindrique d'armement complet simple de rangée ont les anneaux externes et intérieurs solides ainsi que les rouleaux cylindrique nervure-guidés. Puisque ces incidences ont le plus grand possible nombre d'éléments de roulement, elles ont la portance radiale extrêmement élevée, rigidité élevée et conviennent en particulier aux designs compacts. En raison des conditions cinématiques, cependant, elles ne réalisent pas les grandes vitesses qui sont possibles à l'aide des roulements à rouleaux cylindrique avec la cage.
Les roulements à rouleaux cylindrique d'armement complet simple de rangée sont sous forme d'incidences de semi-repérage.
Semi-repérage des incidences :
Semi-en plaçant des incidences soyez disponible dans la conception simple de rangée comme SL1818 (série 18 de dimension), SL1829 (série 29 de dimension), SL1830 (série 30 de dimension), SL1822 (série 22 de dimension) et SL1923 (série 23 de dimension). Ils peuvent soutenir non seulement les forces radiales élevées mais également les forces axiales dans une direction et peuvent donc guider des axes axialement dans une direction. Ils agissent en tant qu'incidences de non-repérage dans la direction opposée.
La série SL1923 a seulement une nervure sur l'anneau intérieur et un ensemble d'élément de roulement de auto-conservation. En conséquence, l'anneau intérieur peut être enlevé de l'incidence. Ceci fait adapter et démanteler considérablement plus facile.
Cachetage :
Les roulements à rouleaux cylindrique sont assurés dans une conception ouverte.
Lubrification :
Ils ne sont pas fournis graissés et peuvent être lubrifiés avec le pétrole ou la graisse par l'intermédiaire des visages d'extrémité.
Caractéristiques cylindrique de série des roulements à rouleaux d'armement complet simple de rangée SL1829 :
|
Rapport du code |
Dimensions | Estimation de chargement | Vitesse de limitation | La masse | ||||||||||
| d | D | B | d1 | D1 | E | s | rmin | Dyne. | Stat. | Charge de limite de fatigue | Vitesse de limitation | Vitesse de référence | ||
| Cr | Cor | Cabot | NG | NOTA: | ||||||||||
| millimètre | KN | T/MN | kilogramme | |||||||||||
| SL182912 | 60 | 85 | 16 | 69 | 74,4 | 78,55 | 1 | 1 | 63 | 76 | 13,7 | 4550 | 2900 | 0,29 |
| SL182913 | 65 | 90 | 16 | 75,7 | 81 | 85,24 | 1 | 1 | 67 | 84 | 15,1 | 4150 | 2550 | 0,31 |
| SL182914 | 70 | 100 | 19 | 81,2 | 87,8 | 92,31 | 1 | 1 | 88 | 111 | 188 | 3850 | 2550 | 0,49 |
| SL182915 | 75 | 105 | 19 | 86,3 | 92,8 | 97,41 | 1 | 1 | 91 | 119 | 20,1 | 3600 | 2370 | 0,52 |
| SL182916 | 80 | 110 | 19 | 91,4 | 98 | 102,51 | 1 | 1 | 94 | 1260 | 21,4 | 3450 | 2220 | 0,55 |
| SL182917 | 85 | 120 | 22 | 96,4 | 105 | 109,58 | 1 | 1,1 | 118 | 159 | 25,5 | 3200 | 2200 | 0,81 |
| SL182918 | 90 | 125 | 22 | 102 | 110,7 | 115,75 | 1 | 1,1 | 122 | 169 | 26,5 | 3050 | 2050 | 0,84 |
| SL182919 | 95 | 130 | 22 | 106,7 | 117 | 122,25 | 1 | 1,1 | 132 | 177 | 27,5 | 2900 | 1940 | 0,86 |
| SL182920 | 100 | 140 | 24 | 113,4 | 125,7 | 130,95 | 1,5 | 1,1 | 152 | 203 | 31,5 | 2700 | 1870 | 1,14 |
| SL182922 | 110 | 150 | 24 | 124 | 136,2 | 141,5 | 1,5 | 1,1 | 155 | 213 | 34 | 2490 | 1710 | 1,23 |
| SL182924 | 120 | 165 | 27 | 134,8 | 154,3 | 149 | 1,5 | 1,1 | 199 | 285 | 45,5 | 2290 | 1590 | 1,73 |
| SL182926 | 130 | 180 | 30 | 146 | 161,1 | 167,15 | 2 | 1,5 | 238 | 350 | 54 | 2110 | 1500 | 2,33 |
| SL182928 | 140 | 190 | 30 | 157 | 174 | 180 | 2 | 1,5 | 260 | 375 | 57 | 1960 | 1370 | 2,42 |
| SL182930 | 150 | 210 | 36 | 169 | 189,6 | 196,75 | 2,5 | 2 | 340 | 480 | 73 | 1810 | 1360 | 3,77 |
| SL182932 | 160 | 220 | 36 | 179,7 | 200,5 | 207,6 | 2,5 | 2 | 350 | 510 | 77 | 1710 | 1270 | 4 |
| SL182934 | 170 | 230 | 36 | 190,6 | 211,3 | 218,45 | 2,5 | 2 | 365 | 540 | 80 | 1610 | 1190 | 4,3 |
| SL182936 | 180 | 250 | 42 | 200,7 | 224 | 231,85 | 2,5 | 2 | 455 | 680 | 100 | 1530 | 1150 | 6,2 |
| SL182938 | 190 | 260 | 42 | 211,5 | 238,5 | 244,15 | 2 | 2 | 510 | 770 | 112 | 1450 | 1030 | 6,5 |
| SL182940 | 200 | 280 | 48 | 225,5 | 252,4 | 261,6 | 3 | 2,1 | 610 | 940 | 134 | 1360 | 950 | 9,1 |
| SL182944 | 220 | 300 | 48 | 246,3 | 273,2 | 282,45 | 3 | 2,1 | 650 | 1030 | 144 | 1250 | 840 | 9,9 |
| SL182948 | 240 | 320 | 48 | 267,5 | 294,4 | 303,7 | 3 | 2,1 | 600 | 1120 | 124 | 1150 | 750 | 10,6 |
| SL182952 | 260 | 360 | 60 | 291,5 | 323,4 | 333,7 | 5 | 2,1 | 780 | 1450 | 160 | 1060 | 690 | 18,5 |
| SL182956 | 280 | 380 | 60 | 314 | 348,5 | 359,5 | 3,5 | 2,1 | 910 | 1710 | 184 | 980 | 590 | 19,7 |
| SL182960 | 300 | 420 | 72 | 338 | 376,9 | 389,45 | 5 | 3 | 1170 | 2200 | 235 | 910 | 540 | 31,2 |
| SL182964 | 320 | 440 | 72 | 358,5 | 397,4 | 409,85 | 5 | 3 | 1210 | 2340 | 246 | 860 | 495 | 32,9 |
| SL182968 | 340 | 460 | 72 | 379 | 418,7 | 430,2 | 5 | 3 | 1250 | 2470 | 255 | 810 | 460 | 34,7 |
| SL182972 | 360 | 480 | 72 | 399,5 | 438,6 | 450,6 | 5 | 3 | 1280 | 2600 | 265 | 770 | 430 | 36,4 |
| SL182976 | 380 | 520 | 82 | 426 | 472,1 | 486,7 | 5 | 4 | 1660 | 3300 | 335 | 720 | 380 | 52,1 |
| SL182980 | 400 | 540 | 82 | 450 | 496,1 | 510,85 | 5 | 4 | 1710 | 3500 | 350 | 690 | 350 | 54,3 |
| SL182984 | 420 | 560 | 82 | 462 | 509 | 522,95 | 5 | 4 | 1730 | 3600 | 355 | 670 | 340 | 56,9 |
| SL182988 | 440 | 600 | 95 | 490 | 544,6 | 562 | 7 | 4 | 2090 | 4100 | 4050 | 630 | 325 | 78,1 |
| SL182992 | 460 | 620 | 95 | 504 | 559,6 | 576,3 | 7 | 4 | 2130 | 4250 | 410 | 610 | 310 | 81,1 |
| SL182996 | 480 | 650 | 100 | 538 | 596,6 | 614,75 | 7 | 5 | 2390 | 4800 | 460 | 570 | 280 | 94,7 |
| SL1829/500 | 500 | 670 | 100 | 553 | 612,7 | 630 | 7 | 5 | 2430 | 4950 | 470 | 560 | 270 | 98,3 |
