Détails sur le produit:
|
| Nom: | Embrayages Sprag | Marque: | Neutre / FEO |
|---|---|---|---|
| Serie de produits: | RSBW | Matériel: | rapport de l'acier |
| Gamme de taille: | Alésages de 20 mm à 90 mm | Type de construction de base: | Palier à manchon pris en charge |
| Lubrification: | Graisse | Scellage: | scellé à l'aide de joints toriques protégés par un bouclier |
| Surligner: | 90mm une incidence latérale d'embrayage,20mm une incidence latérale d'embrayage,Incidence de butée de RSBW |
||

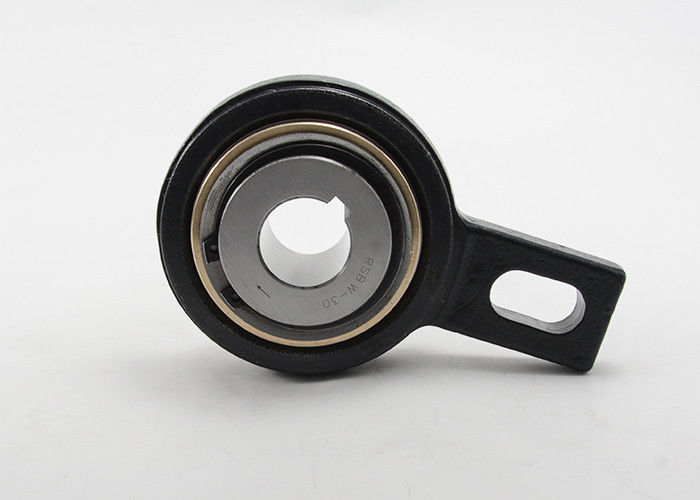

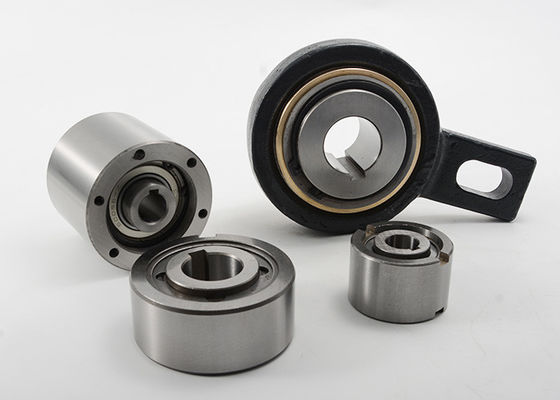

Embrayages de cale soutenus de palier manchon de Backstopping d'embrayage de RSBW
Le type RSBW est un type de cale de C.C laissent aller. Il est d'un seul bloc, centré par les incidences simples pour de basses vitesses de rotation et scellé utilisant le bouclier a protégé des joints circulaires.
L'unité est graisse livrée a lubrifié prêt à installer dans un horizontal ou la position verticale. Principalement utilisé comme butée, ce type fournit à une capacité élevée de couple espace requis minimum. La conception permet l'installation dans les environnements difficiles tels que des secteurs d'éclaboussure de humidité élevé ou d'eau. Un boulon, fixé à une partie fixe de la machine et de dépassement par la fente dans le bras de couple, fournit l'arrêt de rotation. Le dégagement radial sur ce boulon devrait être égal à 1 3 % de la largeur de fente. Le bras de couple et les incidences ne doivent pas être précontraints.
Palier manchon de Backstopping soutenu, caractéristiques des embrayages de cale RSBW :
| Type | Taille | Dépassement de la vitesse | Dimensions | Poids | ||||||||
| CAD7 | TKN 1) | nimax | D | L 1 | F | E | B | N | L | le BH11 | ||
| [millimètre] | [Nanomètre] | [min-1] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,5 |
| RSBW35M | 35M | 485 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,9 |
Note :
1) Tmax =2.5 X TKN
2) Rainure de clavette à DIN 6885,1
Montage de l'exemple :
