Détails sur le produit:
|
| Nom: | Roulements à rouleaux (soutien externe des éléments d'embrayage de cale) | Matériau des cages: | Acier (laiton de RL 443 et de RL 448) |
|---|---|---|---|
| Matériau des rouleaux: | Durci soutenant le diamètre nominal en acier 4 millimètres | Axe et dureté de logement: | HRC 60+4 |
| Logement de la tolérance: | H6 | Tolérance d'axe: | H5 |
| Lubrification: | conçu pour la lubrification à l'huile | Température de fonctionnement: | Max. 150 °C |
| Surligner: | Série de RL un embrayage de cale de manière,Un embrayage externe de rouleau de manière,durci un embrayage de rouleau de manière |
||

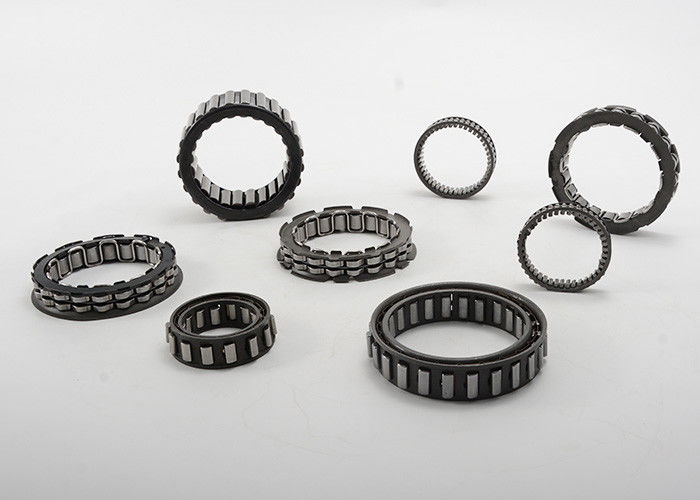

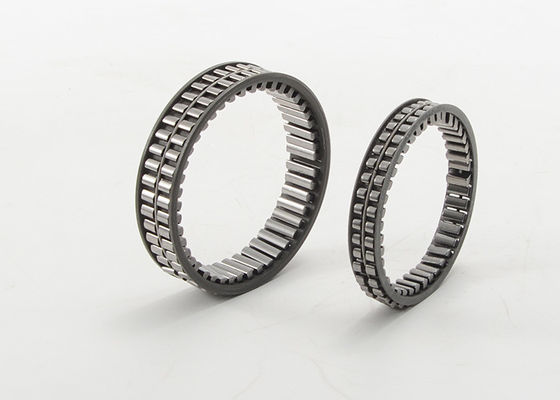

Soutien externe de série des roulements à rouleaux RL des éléments d'embrayage de cale
Utilisez nos roulements à rouleaux de RL pour donner l'appui et les éléments centraux de cale. La série de RL utilise le même axe et des dimensions de logement comme série de Fe.
Si vous pensez à employer la série de RL pour nos éléments de cale du franc/FRN avec des anneaux de fixation, svp contactez-nous pour vous aider à calculer la taille correcte de la taille RL pour votre unité réceptrice d'axe et.
Soutien externe de roulements à rouleaux des caractéristiques de série des éléments RL d'embrayage de cale :
| Rapport du type | DL | DL | W | Estimation de charge de base | Vitesse de marche en ralenti | ||
| dyne. | stat. | Huile de T/MN | Graisse de T/MN | ||||
| [millimètre] | [millimètre] | [millimètre] | [N] | [N] | [T/MN] | [T/MN] | |
| RL 412 - 4 | 4 | 12 | 6 | 3 040 | 1 760 | 55 000 | 45 000 |
| RL 414 - 4 | 6 | 14 | 6 | 3 575 | 2 112 | 50 000 | 37 000 |
| RL 416 - 4 | 8 | 16 | 6 | 3 895 | 2 347 | 36 000 | 30 000 |
| RL 418 - 4 | 10 | 18 | 6 | 5 212 | 3 520 | 30 000 | 24 000 |
| RL 422 - 4 | 14 | 22 | 6 | 6 013 | 4 380 | 25 000 | 19 000 |
| RL 423 - 4 | 15 | 23 | 6 | 6 034 | 4 446 | 24 000 | 18 000 |
| RL 425 - 4 | 17 | 25 | 6 | 7 157 | 5 699 | 21 000 | 17 000 |
| RL 427 - 4 | 19 | 27 | 6 | 7 679 | 6 397 | 20 000 | 15 000 |
| RL428 - 4 | 20 | 28 | 6 | 7 679 | 6 453 | 19 000 | 15 000 |
| RL 430 - 4 | 22 | 30 | 6 | 8 150 | 7 148 | 17 000 | 14 000 |
| RL432 - 4 | 24 | 32 | 6 | 8 104 | 7 241 | 16 000 | 13 000 |
| RL433 - 4 | 25 | 33 | 6 | 8 104 | 7 283 | 15 000 | 12 000 |
| RL437 - 4 | 29 | 37 | 6 | 8 962 | 8 661 | 14 000 | 11 000 |
| RL 438 - 4 | 30 | 38 | 6 | 8 962 | 8 696 | 13 000 | 10 000 |
| RL442 - 4 | 34 | 42 | 6 | 10 247 | 10 708 | 12 000 | 9 000 |
| RL443 - 4 | 35 | 43 | 6 | 10 103 | 10 741 | 12 000 | 9 000 |
| RL448 - 4 | 40 | 48 | 6 | 11 642 | 13 440 | 10 000 | 8 000 |
| RL 453 - 4 | 45 | 53 | 6 | 11 417 | 13 577 | 9 000 | 7 000 |
| RL 455 - 4 | 47 | 55 | 6 | 11 417 | 13 624 | 8 800 | 6 900 |
| RL 458 - 4 | 50 | 58 | 6 | 11 922 | 14 993 | 8 500 | 6 500 |
| RL 459 - 4 | 51 | 59 | 6 | 12 691 | 16 320 | 8 000 | 6 400 |
| RL463 - 4 | 55 | 63 | 6 | 13 070 | 17 063 | 7 500 | 6 000 |
| RL468 - 4 | 60 | 68 | 6 | 12 690 | 17 160 | 7 100 | 5 600 |
| RL470 - 4 | 62 | 70 | 6 | 14 128 | 19 840 | 7 000 | 5 300 |
| RL 473 - 4 | 65 | 73 | 6 | 14 128 | 19 896 | 6 500 | 5 100 |
| RL478 - 4 | 70 | 78 | 6 | 13 614 | 19 978 | 6 000 | 5 000 |
| RL488 - 4 | 80 | 88 | 6 | 14 954 | 22 796 | 5 300 | 4 300 |
Note :
Le dégagement radial maximum en attendant l'application 0.04mm pas un paramètre fixe, soutenant a livré sur demande.
