Détails sur le produit:
|
| Nom: | Laissez aller l'incidence d'embrayage de manière de l'élément un d'insertion d'embrayage | le printemps: | Ressort de tension (z) |
|---|---|---|---|
| Matériau des cages: | Plastique en acier embouti (PA) | Matériel de cales: | Acier durci d'incidence |
| Tolérances d'installation: | Axe h5 ; hub H6 | Température de fonctionnement: | 140°C maximal |
| Contraintes: | Laissez aller l'élément d'insertion d'embrayage exige des contraintes axiales des deux côtés. | Lubrification: | conçu pour la lubrification d'huile. Graisse en état de fonctionnement remplissant sur demande. |
| Surligner: | Roulement d'embrayage à sens unique en acier estampé,embrayage à roue libre à cage en plastique,embrayage à roue libre durci |
||

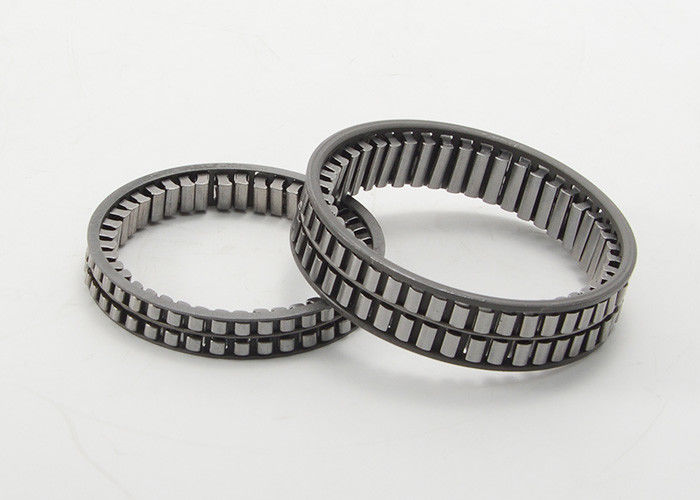

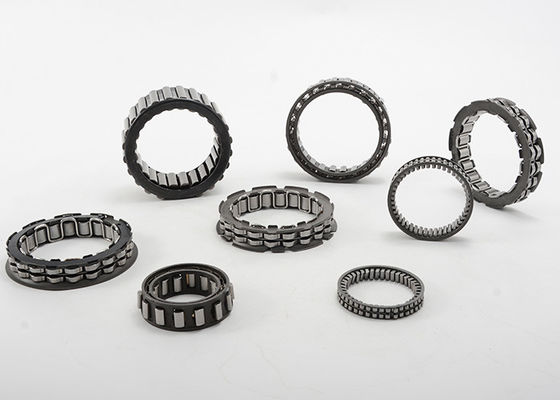

Le type de cale laissent aller l'incidence d'embrayage de manière de l'élément un d'insertion d'embrayage
Composants
Laissez aller Fe 400 Z d'élément d'insertion d'embrayage
· Ressort : Ressort de tension (z)
· Cage : Plastique en acier embouti (PA)
· Cales : Acier durci d'incidence
Taille d'espace de début h0 = 4 millimètres
Température de fonctionnement : 140°C maximal
Lubrification
Lubrification de pétrole ou de graisse :
Livré avec la protection contre la corrosion. Graisse en état de fonctionnement remplissant sur demande.
Installation
Tolérances d'installation :
Axe h5 ; hub H6
Anneau/axe intérieurs :
Acier, HRC 60+4 (HT 700+100) ; ≥ de THT 1,3 millimètres ; ≤ de Rz = µm 2,5
Anneau/logement externes :
Acier, HRC 60+4 (HT 700+100) ; ≥ de THT 1,3 millimètres ; Μm du ≤ 2,5 de Rz
Contraintes :
Laissez aller l'élément d'insertion d'embrayage exige des contraintes axiales des deux côtés.
Pièces d'accouplement :
Le durcissement et le meulage des pièces d'accouplement est nécessaire. Les axes et les hub chanfreinés soulagent l'installation.
Incidence :
Laissez aller les éléments d'insertion d'embrayage ne sont pas d'auto-centrage. Le support de roulement externe pour définir l'espace entre les pièces d'accouplement (axe et logement) est nécessaire.
Le type de cale laissent aller l'embrayage de manière de l'élément un d'insertion d'embrayage soutenant des caractéristiques :
| Fe 400 | FE 400 Z | FE 400 Z2 |
Nmax d'embrayage rapide de marche en ralenti [T/MN] |
Dimensions [millimètres] | Dimensions [pouce] | ||||||||
| Numéro de la pièce | Couple M | Numéro de la pièce | Couple M | Numéro de la pièce | Couple M | ||||||||
| [ftlb] | [Nanomètre] | [ftlb] | [Nanomètre] | [ftlb] | [Nanomètre] | DL | DL | DL | DL | ||||
| FE 410 Z2 | 0,2 | 0,3 | 10000 | 2 | 10 | 0,0787 | 0,3937 | ||||||
| FE 412 Z | 2,2 | 3 | FE 412 Z2 | 1,3 | 1,8 | 10000 | 4 | 12 | 0,1575 | 0,4724 | |||
| FE 413 Z2 | 2,1 | 2,9 | 9000 | 5 | 13 | 0,1969 | 0,5118 | ||||||
| Fe 414Z | 5 | 7 | FE 414 Z2 | 1,9 | 2,6 | 8500 | 6 | 14 | 0,2362 | 0,5512 | |||
| Fe 416Z | 9 | 12 | FE 416 Z2 | 5,6 | 7,6 | 7500 | 8 | 16 | 0,315 | 0,6299 | |||
| Fe 422 | 36 | 48 | FE 422 Z | 32 | 44 | FE 422 Z2 | 16 | 21 | 5300 | 14 | 22 | 0,5512 | 0,8661 |
| Fe 423 | 40 | 55 | FE 423 Z | 36 | 48 | FE 423 Z2 | 18 | 24 | 5200 | 15 | 23 | 0,5906 | 0,9055 |
| Fe 425 | 50 | 68 | FE 425 Z | 43 | 58 | FE 425 Z2 | 22 | 30 | 4700 | 17 | 25 | 0,6693 | 0,9843 |
| Fe 427 | 59 | 80 | FE 427 Z | 49 | 66 | FE 427 Z2 | 27 | 36 | 4400 | 19 | 27 | 0,748 | 1,063 |
| Fe 428 | 64 | 87 | FE 428 Z | 55 | 75 | FE 428 Z2 | 29 | 39 | 4200 | 20 | 28 | 0,7874 | 1,1024 |
| Fe 430 | 75 | 101 | FE 430 Z | 64 | 87 | FE 430 Z2 | 34 | 46 | 4000 | 22 | 30 | 0,8661 | 1,1711 |
| Fe 432 | 86 | 116 | FE 432 Z | 71 | 97 | FE 432 Z2 | 39 | 52 | 3700 | 24 | 32 | 0,9449 | 1,2598 |
| Fe 433 | 92 | 124 | FE 433 Z | 79 | 107 | FE 433 Z2 | 41 | 56 | 3600 | 25 | 33 | 0,9843 | 1,2992 |
| Fe 435 | 104 | 141 | FE 435 Z | 90 | 121 | FE 435 Z2 | 47 | 64 | 3400 | 27 | 35 | 1,063 | 1,378 |
| Fe 437 | 117 | 158 | FE 437 Z | 101 | 137 | FE 437 Z2 | 53 | 71 | 3200 | 29 | 37 | 1,1417 | 1,4567 |
| Fe 438 | 124 | 168 | FE 438 Z | 106 | 144 | FE 438 Z2 | 56 | 76 | 3100 | 30 | 38 | 1,1811 | 1,496 |
| Fe 442 | 152 | 207 | FE 442 Z | 131 | 178 | FE 442 Z2 | 69 | 93 | 2800 | 34 | 42 | 1,3386 | 1,6535 |
| Fe 443 | 160 | 217 | FE 443 Z | 138 | 187 | FE 443 Z2 | 72 | 98 | 2700 | 35 | 43 | 1,378 | 1,6929 |
| Fe 448 | 201 | 272 | FE 448 Z | 173 | 235 | FE 448 Z2 | 90 | 122 | 2500 | 40 | 48 | 1,5748 | 1,8898 |
| Fe 453 | 246 | 333 | FE 453 Z | 207 | 281 | FE 453 Z2 | 108 | 146 | 2200 | 45 | 53 | 1,7717 | 2,0866 |
| Fe 458 | 295 | 400 | FE 458 Z | 254 | 345 | FE 458 Z2 | 131 | 178 | 2000 | 50 | 58 | 1,9685 | 2,2835 |
| Fe 459 | 305 | 414 | FE 459 Z | 263 | 357 | 51 | 59 | ||||||
| Fe 463 | 348 | 472 | FE 463 Z | 300 | 407 | FE 463 Z2 | 149 | 202 | 1900 | 55 | 63 | 2,1654 | 2,4803 |
| Fe 468 | 405 | 550 | FE 468 Z | 349 | 474 | FE 468 Z2 | 179 | 243 | 1750 | 60 | 68 | 2,3622 | 2,6772 |
| Fe 470 | 429 | 583 | FE 470 Z | 370 | 502 | 1700 | 62 | 70 | 2,4409 | 2,7559 | |||
| Fe 473 | 467 | 633 | FE 473 Z | 402 | 545 | 1600 | 65 | 73 | 2,559 | 2,874 | |||
| Fe 478 | 532 | 722 | FE 478 Z | 458 | 622 | 1500 | 70 | 78 | 2,7559 | 3,0709 | |||
| Fe 488 | 674 | 914 | Fe 488Z | 581 | 788 | 1300 | 80 | 88 | 3,1496 | 3,4646 | |||
Note :
Le dégagement radial maximum en attendant l'application 0.04mm pas un paramètre fixe, soutenant a livré sur demande.
