Détails sur le produit:
|
| Nom: | Embrayages à cames à sens unique | Matériel: | Acier de qualité pour roulements hautement allié |
|---|---|---|---|
| Type d'embrayage: | Embrayage Sprag | Application d'embrayage: | Backstopping, indexation, dépassement |
| Pouce - Métrique: | Pouce | Type de construction de base: | ensemble de retenue de cage double sans bagues intérieures ou extérieures |
| Type de lubrification: | conçu pour la lubrification à l'huile | Support de roulement requis: | Oui |

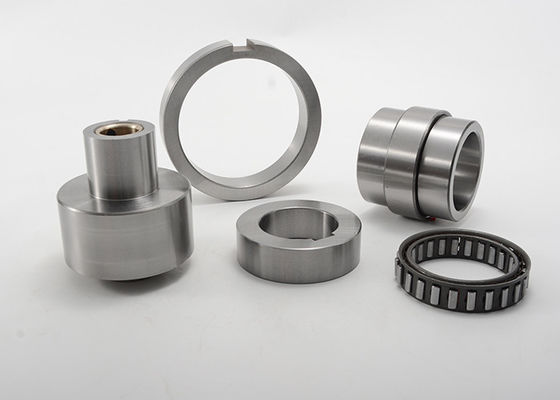

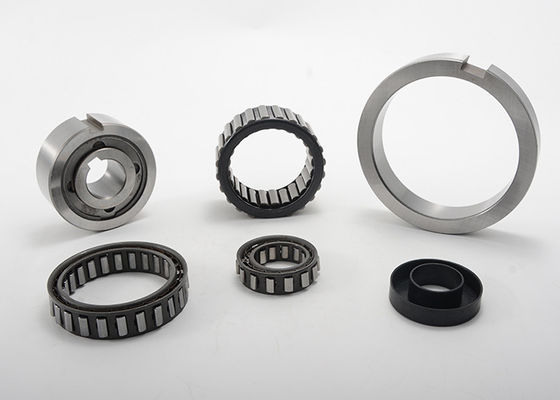

Soutenant la manière en acier de la cale une les embrayages laissent aller la cage sans courses intérieures ou externes
Le dépassement, indexant, support de roulement externe de Backstopping a exigé, des embrayages de cale
Le type C.C est un type de cale laissent aller la cage sans courses intérieures ou externes. Il doit être installé dans une conception fournissant les courses, le support de roulement pour les charges axiales et radiales, la lubrification et le scellage. Le type version-n de C.C accepte tous les types de lubrifiants actuellement utilisés dans l'équipement de transport d'énergie.
La tolérance de l'espace de cale ne doit pas être dépassée. Les courses intérieures et externes doivent ont une largeur simple minimum « e* », sans n'importe quel renfoncement, pour assurer laissent aller des fonctions correctement en tant que montré aux pages suivantes.
Alternativement, des courses pourraient être faites au cas où les axes en acier trempé, ou les logements, selon les spécifications ci-dessous. La dureté extérieure de la partie de finition devrait être HRC 60 62, pour une profondeur du minimum de 0,6 millimètres.
Dureté de noyau à être HRC35 à 45.
Type caractéristiques de C.C d'embrayages de cale :
| Taille | Dépassement des vitesses |
Øa +0,008 - 0 005 |
Øc ± 0 013 |
L'espace de cale | emin | Ødmin | Øbmax | Agrafes de No.of | Cales de No.of | Poids | ||
| TKN1 | nimax | Namax | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | PCs | PCs | kilogramme | |
| Nanomètre | min-1 | min-1 | ||||||||||
| DC2222G | 63 | 8600 | 4300 | 22,225 | 38,885 | 8,33 | 10 | 50 | 15 | - | 12 | 0,03 |
| DC2776 | 119 | 6900 | 3400 | 27,762 | 44,422 | 8,33 | 14 | 58 | 18 | - | 14 | 0,055 |
| DC3034 | 124 | 6300 | 3100 | 30,340 | 47,000 | 8,33 | 14 | 62 | 20 | - | 14 | 0,06 |
| DC3175 (3C) | 159 | 6000 | 3000 | 31,750 | 48,410 | 8,33 | 14 | 63 | 24 | 3 | 16 | 0,06 |
| DC3809A | 275 | 5000 | 2500 | 38,092 | 54,752 | 8,33 | 16 | 71 | 29 | - | 18 | 0,085 |
| DC4127 (3C) | 224 | 4600 | 2300 | 41,275 | 57,935 | 8,33 | 14 | 75 | 32 | 3 | 18 | 0,09 |
| DC4445A | 363 | 4300 | 2100 | 44,450 | 61,110 | 8,33 | 16 | 79 | 34 | - | 20 | 0,095 |
| DC4972 (4C) | 306 | 3800 | 1900 | 49,721 | 66,381 | 8,33 | 14 | 86 | 38 | 4 | 22 | 0,1 |
| DC5476A | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | - | 24 | 0,11 |
| DC5476A (4C) | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
| DC5476B (4C) | 769 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
| DC5476C (4C) | 990 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 25 | 92 | 42 | 4 | 24 | 0,2 |
| DC5776A | 604 | 3300 | 1600 | 57,760 | 74,42 | 8,33 | 16 | 98 | 44 | - | 26 | 0,11 |
| DC6334B | 806 | 3000 | 1500 | 63,340 | 80,000 | 8,33 | 21 | 104 | 50 | - | 26 | 0,175 |
| DC7221 (5C) | 675 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 14 | 115 | 56 | 5 | 30 | 0,14 |
| DC7221B | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | - | 30 | 0,185 |
| DC7221B (5C) | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
| DC7969C (5C) | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8,33 | 25 | 124 | 61 | 5 | 34 | 0,28 |
| DC8334C | 2055 | 2300 | 1100 | 83,340 | 100,000 | 8,33 | 25 | 132 | 65 | - | 34 | 0,27 |
| DC8729A | 1250 | 2200 | 1100 | 87,290 | 103,96 | 8,33 | 16 | 134 | 67 | - | 34 | 0,165 |
| DC10323A (3C) * | 1612 | 1800 | 900 | 103,231 ** | 119,89 | 8,33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
| DC12334C* | 4800 | 1500 | 750 | 123,34 ** | 140,000 | 8,33 | 25 | 184 | 96 | - | 50 | 0,4 |
| DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9,5 | 25 | 196 | 96 | 11 | 44 | 0,4 |
NOTES :
1) Tmax =2.5 X TKN
2) Dépassements de course intérieure
3) Dépassements de course intérieure
**) Extension de tolérance au ± 0 013
4) D'autres dimensions adaptées aux besoins du client sont disponibles.
5) Le nombre de bande d'entrave et les agrafes sont adaptés aux besoins du client.
