Détails sur le produit:
|
| Nom: | Embrayage tiré de roulement à aiguille de manière de la tasse une | Type de coupe dessinée: | Embrayage de rouleau avec l'ensemble des roulements |
|---|---|---|---|
| Matériau de roulement: | Alliage d'acier à roulement | Type de fermeture: | Type ouvert |
| Nombre de rangées: | 1 | Type de trou de lubrification: | Pas de trou |
| Conception de ressort: | Ressorts de pression en acier | Plage de température de fonctionnement: | °C -10 à +70 |
| Surligner: | roulement à rouleaux d'aiguille de manière de type un de coquille,roulement à rouleaux tiré d'aiguille de manière de la tasse une,type ouvert Fl. 2026 soutenant |
||

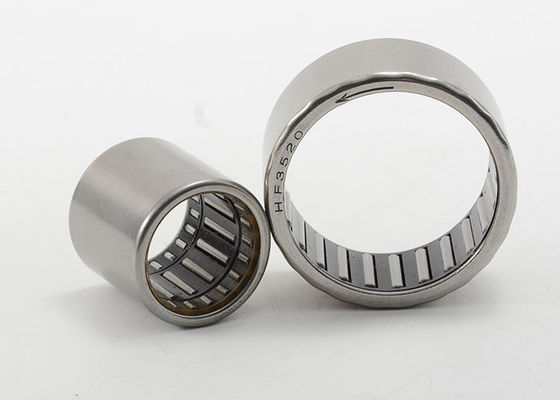

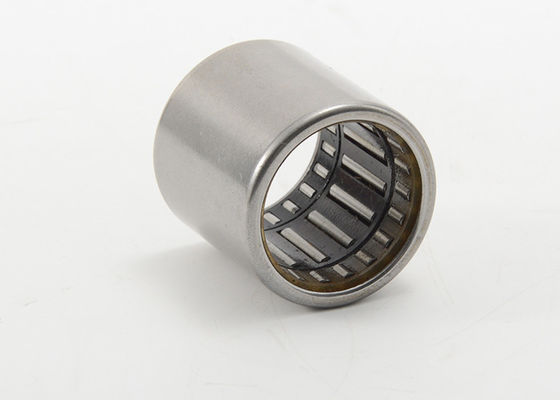

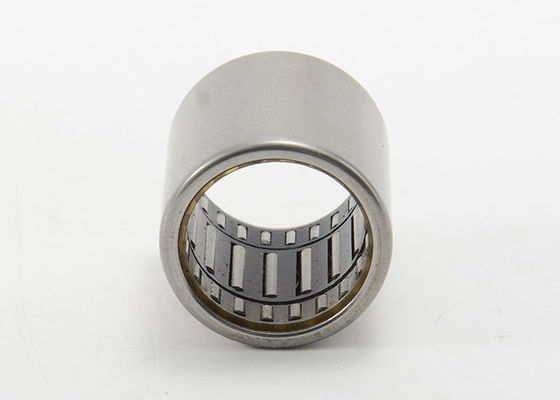

Embrayage HFL2026 de rouleau d'embrayage de roulement à aiguille de manière de Shell Type Drawn Cup One
Les embrayages dessinés de rouleau de tasse sont les embrayages à sens unique comportant les anneaux externes à parois minces et tirés avec une série de rampes sur le diamètre intérieur, les cages en plastique ou la cage, les ressorts de pression et les rouleaux en acier d'aiguille. Ils peuvent transmettre des couples élevés dans une direction et sont particulièrement compacts dans une direction radiale. Les embrayages de rouleau sont disponibles avec et sans soutenir des dispositions.
Les embrayages tirés de rouleau de tasse de série de Fl. sont donc disponibles avec une disposition de rapport intégrée.
Les embrayages dessinés de rouleau de tasse sont disponibles avec ou sans le moletage. Ils sont fournis graissés comme norme. Pour des applications avec la lubrification d'huile, les embrayages tirés de rouleau de tasse sont disponibles sans graissage.
Embrayages tirés de rouleau de tasse :
Le rouleau dessiné d'embrayage de roulement à aiguille de manière de la tasse une saisissent des caractéristiques de série de Fl. :
|
Axe Diamètre |
Rapport de la désignation |
La masse Approximativement |
Dimensions de frontière | Estimation de charge de base | Vitesse de limitation |
Limitation Vitesse |
||||
| Rapport du code | FW | D | C | Dynamique | Charge statique | Charge statique | Huile | Huile | ||
| millimètre | g | millimètre | N | T/MN | ||||||
| 4 | HFL0408 | 1,6 | 4 | 8 | 8 | 34000 | 14000 | 0,34 | ||
| 6 | HFL0615 | 4 | 6 | 10 | 15 | 4050 | 4650 | 23000 | 13000 | 1,76 |
| 8 | HFL0822 | 6,3 | 8 | 12 | 22 | 4300 | 4650 | 17000 | 12000 | 3,15 |
| 10 | HFL1022 | 7,4 | 10 | 14 | 22 | 6300 | 6500 | 14000 | 11000 | 5,3 |
| 12 | HFL1226 | 18 | 12 | 18 | 26 | 7100 | 7700 | 11000 | 8000 | 12,2 |
| 14 | HFL1426 | 20,3 | 14 | 20 | 26 | 7300 | 8400 | 9500 | 8000 | 17,3 |
| 16 | HFL1626 | 22 | 16 | 22 | 26 | 8300 | 10300 | 8500 | 7500 | 17,3 |
| 18 | HFL1826 | 24,4 | 18 | 24 | 26 | 8200 | 10400 | 7500 | 7500 | 20,5 |
| 20 | HFL2026 | 27 | 20 | 26 | 26 | 10900 | 14100 | 7000 | 6500 | 28,5 |
| 25 | HFL2530 | 44 | 25 | 32 | 30 | 12600 | 17600 | 5500 | 5500 | 66 |
| 30 | HFL3030 | 51 | 30 | 37 | 30 | 13000 | 19300 | 4500 | 4500 | 90 |
| 35 | HFL3530 | 58 | 35 | 42 | 30 | 3900 | 3900 | 121 | ||
