Détails sur le produit:
|
| Nom: | Embrayages à rampe et à rouleaux (embrayages à came unidirectionnelle) | Matériel: | Acier de qualité pour roulements hautement allié AISI52100 |
|---|---|---|---|
| Rainure: | La bague intérieure est calée sur l'arbre | Finition extérieure: | Aucun traitement |
| Gamme de taille: | Alésages de 12 mm à 70 mm | Type de construction de base: | une roue libre de type galet non supportée |
| Lubrification: | Obligatoire | Scellage: | Obligatoire |
| Surligner: | L'incidence d'embrayage de manière d'aa un,laissent aller l'embrayage de rampe de rouleau,l'embrayage 12mm de rampe de rouleau |
||

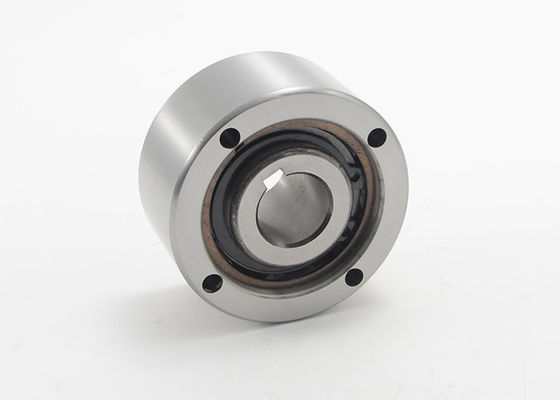

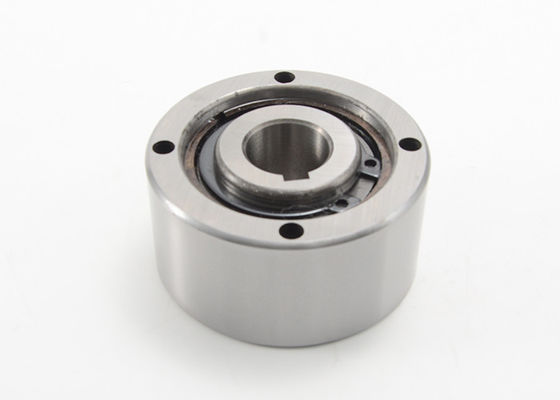

Le type de rouleau à paliers d'embrayage de manière d'aa un laissent aller non le rapport soutenu
Le type aa est un type de rouleau laissent aller la non-incidence soutenue. Des incidences sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation.
La lubrification standard est huile.
La course intérieure est verrouillée à l'axe. L'ajustement pour le centrage de la course externe doit être à la tolérance de H7*.
Le type type de rouleau d'aa laissent aller la non-incidence a soutenu des caractéristiques :
| Type | Tailles de trou | Dimension (millimètres) | Max. Torque (nanomètre) | Max. Overrunning Speed (T/MN) | Poids net (kilogrammes) | |||||||||
| CAD7 | CAD7 | L | D5 | D6 | D3 | z | O | f | s | Course intérieure | Course externe | |||
| AA12 | 12 | 47 | 20 | 28 | 20 | 38 | 3 | 5,5 | 0,5 | 4,5 | 17 | 3100 | 6000 | 0,21 |
| AA15 | 15 | 55 | 30 | 37 | 26 | 45 | 3 | 5,5 | 0,8 | 4,5 | 55 | 2300 | 5400 | 0,44 |
| AA20 | 20 | 68 | 34 | 50 | 35 | 58 | 4 | 5,5 | 0,8 | 5,5 | 146 | 2000 | 3600 | 0,7 |
| AA25 | 25 | 90 | 37 | 68 | 45 | 7 | 6 | 5,5 | 1 | 6,5 | 285 | 1700 | 2600 | 1,3 |
| AA30 | 30 | 100 | 44 | 75 | 50 | 87 | 6 | 6,6 | 1 | 6,5 | 500 | 1500 | 2100 | 2 |
| AA35 | 35 | 110 | 48 | 80 | 55 | 96 | 6 | 6,6 | 1 | 6,5 | 720 | 1300 | 1950 | 2,6 |
| AA40 | 40 | 125 | 56 | 90 | 60 | 108 | 6 | 9 | 1,5 | 7,6 | 1030 | 1200 | 1700 | 3,9 |
| AA45 | 45 | 130 | 56 | 95 | 65 | 112 | 8 | 9 | 1,5 | 7,6 | 1125 | 1050 | 1500 | 4 |
| AA50 | 50 | 150 | 63 | 110 | 75 | 132 | 8 | 9 | 1,5 | 7,6 | 2150 | 950 | 1300 | 6 |
| AA55 | 55 | 160 | 67 | 115 | 82 | 138 | 8 | 11 | 2 | 7,6 | 2675 | 850 | 1200 | 7,2 |
| AA60 | 60 | 170 | 78 | 125 | 90 | 150 | 10 | 11 | 2 | 7,6 | 3500 | 800 | 1100 | 9,2 |
| AA70 | 70 | 190 | 95 | 140 | 100 | 165 | 10 | 11 | 2,5 | 7,6 | 5813 | 650 | 900 | 11,8 |
