Détails sur le produit:
|
| Nom: | Embrayage à came série BB | construction: | Bouclier métallique d'un côté, retenue de l'autre côté. |
|---|---|---|---|
| Matériel: | Acier de qualité pour roulements hautement allié | Rainure: | Tapez le code avec le suffixe "K", il a une rainure de clavette |
| Scellage: | Oui | Gamme de taille: | Alésages de 8 mm à 200 mm |
| Flèche sur la bague intérieure: | Oui, la flèche sur la bague intérieure indique le sens d'engagement de la bague intérieure. | . Plage de température de fonctionnement: | –30°C à +100°C |
| Surligner: | dépassement d'une incidence d'embrayage de manière,Série de BB une incidence d'embrayage de manière,incidence générale d'embrayage de démarreur |
||

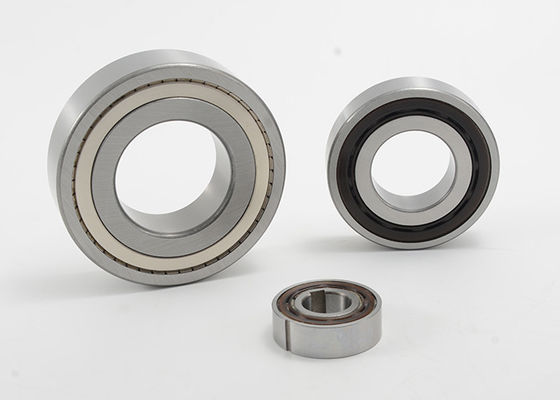

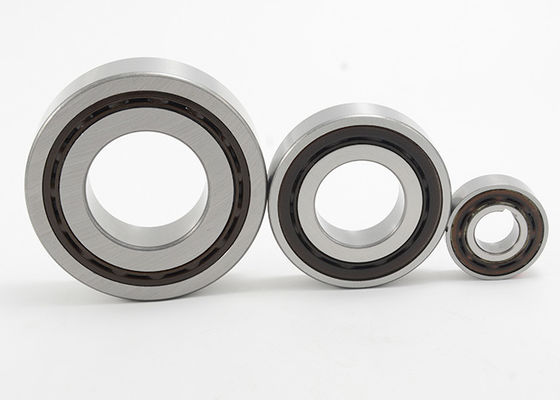

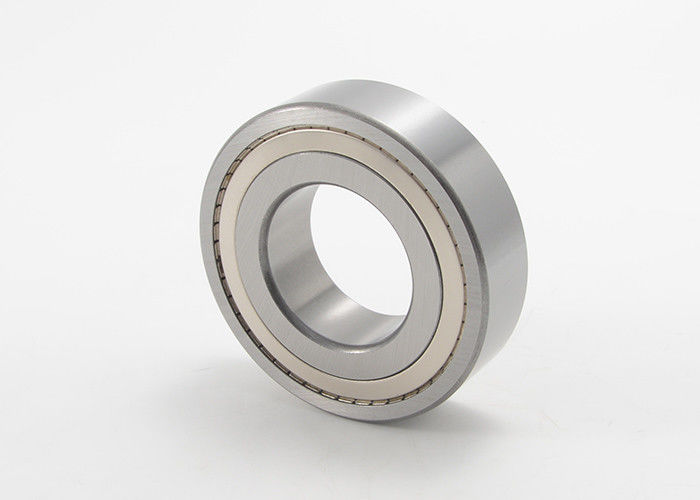

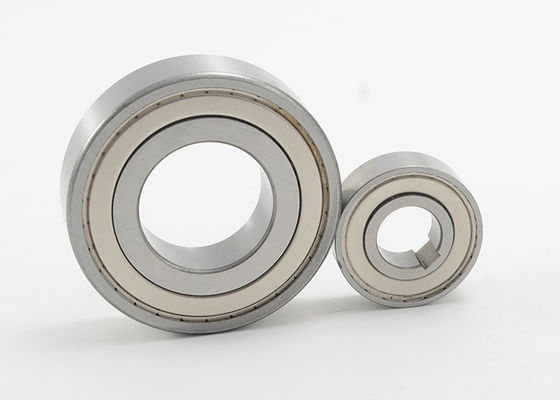

Dépassement et séries générales de BB d'embrayage de came une incidence d'embrayage de manière
Les embrayages de came de série de BB sont une combinaison d'un roulement à billes de 62 séries et d'un embrayage de style de came. Ces unités sont conçues pour des applications d'ajustement de presse et sont disponibles dans cinq variations, combinaisons de bouclier en métal ou de type scellé protecteur de la poussière et avec ou sans des rainures de clavette sur la course intérieure et/ou externe pour permettre la conception et la flexibilité d'application. Les unités de série de BB viennent graisse lubrifiée mais le métal a protégé le style peut être adapté pour la lubrification de bain d'huile.
Informations générales d'installation et d'utilisation pour soutenir le type embrayage de came
1. Soutenant le type série d'embrayage de came sont conçus pour l'installation d'ajustement de presse.
2. Les séries de BB-1K et de BB-2GD 1K ont une rainure de clavette sur la course intérieure. Des rainures de clavette, excepté la taille 25 sont fabriquées par DIN 6885. 3, BB40-1K et BB40-2GD 1K est fabriqué par DIN 6885. 1.
3. La série de BB-2K a une rainure de clavette sur la course intérieure et externe.
4. Des dimensions correctes d'interférence à l'axe et au logement doivent être maintenues pour obtenir la représentation maximum d'incidence et d'embrayage.
5. Référez-vous à la table en prochaine page pour la tolérance de l'axe et du logement pour chaque série.
6. Les séries de BB-2GD et de BB-2GD 1K ont les joints spéciaux de lèvre pour la protection efficace contre la poussière.
7. La flèche sur la course intérieure montre la direction de s'engager de course intérieure.
8. Pour installer l'embrayage, utilisez un outil de presse du diamètre approprié pour appliquer même la pression au-dessus du visage entier de la course intérieure et externe.
9. Ne martelez pas ou n'appliquez pas l'autre choc à l'embrayage.
10. Assurez-vous que le logement a assez de force pour résister à la pression exigée pour l'installation convenable de presse de l'embrayage.
11. Gamme de température de fonctionnement : – 30°C à +100°C (consultez-nous pour la température qui dépasse cette gamme).
Lubrification
1. Puisque la graisse est déjà appliquée avant la livraison, il n'y a aucun besoin de s'appliquer et graisser avant emploi.
2. Si l'embrayage est utilisé avec du lubrifiant d'huile, la lubrification d'huile devrait être appliquée à l'intérieur de l'unité toujours.
3. N'employez pas les graisses ou les lubrifiants avec des additifs de PE.
Exemple comment au code d'ordre : Unité centrale d'embrayage de came de série de BB
| Série | Taille (identification ennuyée.) | Construction | Caractéristiques | |||
| Rapport de la série | À l'intérieur du diamètre. | Capacité de couple | ||||
| lb.ft | (Nanomètre) | |||||
| BB : Idéal pour des applications générales | 15 | Blanc : Bouclier en métal d'un côté, serviteur de l'autre côté | 6202 | 15mm | 21 | (29) |
| 17 | 6203 | 17mm | 32 | (43) | ||
| 20 | 6204 | 20mm | 45 | (61) | ||
| 25 | 6205 | 25mm | 58 | (78) | ||
| 30 | 6206 | 30mm | 103 | (140) | ||
| 35 | 6207 | 35mm | 128 | (173) | ||
| 40 | 6208 | 40mm | 192 | (260) | ||
Exemple comment au code d'ordre : Embrayage de came de série de BB avec la clé et la rainure de clavette
| Série | Taille (identification ennuyée.) | Rainure de clavette | Caractéristiques principales | |
|
Course intérieure longueur de b X h X |
Course externe longueur du h x du b x |
|||
| BB : Idéal pour des applications générales | 15 |
K : Bouclier en métal d'un côté, serviteur de l'autre côté. Rainure de clavette sur le diamètre intérieur de l'embrayage de came. Inclut la clé.
KK : Bouclier en métal d'un côté, serviteur de l'autre côté. Rainure de clavette sur le diamètre intérieur et extérieur de l'embrayage de came. Inclut les deux clés
|
5 x 3 x 11 | 2 x 2 x 11 |
| 17 | X12 5 x 3 | X12 2 x 2 | ||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | ||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | ||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | ||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | ||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | ||
Exemple comment au code d'ordre : Embrayage de came de série de BB avec les joints en caoutchouc
| Série | Taille (identification ennuyée.) | Construction | Caractéristiques | |||
| Rapport de la série | À l'intérieur du diamètre. | Capacité de couple | ||||
| lb.ft | (Nanomètre) | |||||
| BB : Idéal pour des applications générales | 15 | GD : Côtés en caoutchouc d'onboth de joints | 6202 | 15mm | 21 | (29) |
| 17 | 6203 | 17mm | 32 | (43) | ||
| 20 | 6204 | 20mm | 45 | (61) | ||
| 25 | 6205 | 25mm | 58 | (78) | ||
| 30 | 6206 | 30mm | 103 | (140) | ||
| 35 | 6207 | 35mm | 128 | (173) | ||
| 40 | 6208 | 40mm | 192 | (260) | ||
Exemple comment au code d'ordre : Embrayage de came de série de BB avec les joints et les rainures de clavette en caoutchouc
| Série | Taille (identification ennuyée.) | Construction | Rainure de clavette | Caractéristiques principales | |
|
Course intérieure longueur de b X h X |
Course externe longueur du h x du b x |
||||
| BB : Idéal pour des applications générales | 15 |
GD : Joints en caoutchouc des deux côtés
|
K : La rainure de clavette sur le diamètre intérieur de l'embrayage de came et inclut la clé | 5 x 3 x 11 | 2 x 2 x 11 |
| 17 | X12 5 x 3 | X12 2 x 2 | |||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | |||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | |||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | |||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | |||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | |||
Dimensions d'embrayage de came de série de BB :
| Type | B | C | D (identification externe de course.) | r | Rapport des charges | ||||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | (n) dynamique | (n) statique | ||||
| BB15 | 11 | 16 | 35 | 15 | 32,6 | 32,45 | 0,6 | 5950 | 3230 |
| BB17 | 12 | 17 | 40 | 17 | 36,1 | 36,45 | 0,6 | 7000 | 3700 |
| BB20 | 14 | 19 | 47 | 20 | 41,7 | 42,35 | 1,0 | 8500 | 4900 |
| BB25 | 15 | 20 | 52 | 25 | 47,1 | 47,05 | 1,0 | 10700 | 6300 |
| BB30 | 16 | 21 | 62 | 30 | 56,6 | 55,60 | 1,0 | 11900 | 7900 |
| BB35 | 17 | 22 | 72 | 35 | 64,0 | 64,60 | 1,1 | 13500 | 9700 |
| BB40 | 22 | 27 | 80 | 40 | 71,0 | 71,60 | 1,1 | 14500 | 11700 |
Caractéristiques :
| Type | Capacité de couple (nanomètre) | Couple d'entrave (nanomètre) | Max. Overrunning Speed (T/MN) | Poids net (G) | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | Course intérieure | Course externe | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | ||
| BB15 | 29 | 0,010 | 0,040 | 3600 | 2000 | 50 | 70 |
| BB17 | 43 | 0,010 | 0,050 | 3500 | 1900 | 80 | 100 |
| BB20 | 61 | 0,014 | 0,055 | 3000 | 1600 | 120 | 150 |
| BB25 | 78 | 0,017 | 0,055 | 2500 | 1400 | 150 | 200 |
| BB30 | 140 | 0,030 | 0,058 | 2000 | 1100 | 230 | 280 |
| BB35 | 173 | 0,034 | 0,060 | 1800 | 1000 | 320 | 410 |
| BB40 | 260 | 0,040 | 0,080 | 1800 | 900 | 400 | 600 |
Dimensions de rainure de clavette et de fente principale :
| Type | b2js10 | T1 | T2 | b1js9 | t | Clé de course intérieure | Clé externe de course | |
| BB15-1K-K | BB15-2GD 1K-K | 5,0 | 1,9 | 1,2 | - | - | - | - |
| BB15-2K-K | - | 2,0 | 0,6 | 5 x 3 x 11 | 2 x 2 x 11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5,0 | 1,9 | 1,2 | - | - | - | - |
| BB17-2K-K | - | 2,0 | 1,0 | X12 5 x 3 | X12 2 x 2 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6,0 | 2,5 | 1,6 | - | - | - | - |
| BB20-2K-K | - | 3,0 | 1,5 | 6 x 4 x 14 | 3 x 3 x 14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8,0 | 3,6 | 1,5 | - | - | - | - |
| BB25-2K-K | - | 6,0 | 2,0 | 8 x 5 x 15 | 6 x 4 x 15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8,0 | 3,1 | 2,0 | - | - | - | - |
| BB30-2K-K | - | 6,0 | 2,0 | 8 x5 X 16 | 6 x 4 x 16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10,0 | 3,7 | 2,4 | - | - | - | - |
| BB35-2K-K | - | 8,0 | 2,5 | 10 x6 X 17 | 8x 5x 17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12,0 | 5,0 | 3,3 | - | - | - | - |
| BB40-2K-K | - | 10,0 | 3,0 | 12x 8 x 22 | 10 x6 X 22 | |||
Exemple comment au code d'ordre : Embrayage de came de série de BB avec la clé et la rainure de clavette
| Série | Taille (identification ennuyée.) | Rainure de clavette | Caractéristiques principales | |
|
Course intérieure longueur de b X h X |
Course externe longueur du h x du b x |
|||
| BB : Idéal pour des applications générales | 15 |
K : Bouclier en métal d'un côté, serviteur de l'autre côté. Rainure de clavette sur le diamètre intérieur de l'embrayage de came. Inclut la clé.
KK : Bouclier en métal d'un côté, serviteur de l'autre côté. Rainure de clavette sur le diamètre intérieur et extérieur de l'embrayage de came. Inclut les deux clés
|
5 x 3 x 11 | 2 x 2 x 11 |
| 17 | X12 5 x 3 | X12 2 x 2 | ||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | ||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | ||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | ||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | ||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | ||
