Détails sur le produit:
|
| Nom: | Embrayage à came série MZ-G | Matériel: | Acier de qualité pour roulements hautement allié |
|---|---|---|---|
| Alésage Keyway: | Oui | Finition extérieure: | Aucun traitement |
| Gamme de taille: | Alésages de 15 mm à 70 mm | Caractéristique: | Bague extérieure étant finition au sol |
| pré-lubrifié: | Oui | entretien de lubrification Nécessaire: | non |
| Surligner: | Incidence d'embrayage de manière de MZ15G un,laissez aller la moto d'embrayage de cale,finition d'au sol de moto d'embrayage de cale |
||

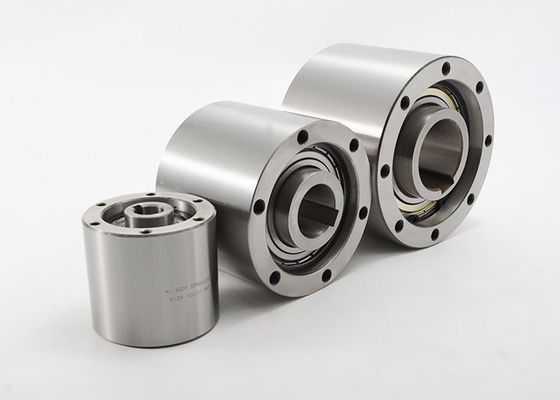

La cale de manière de l'embrayage un de came de MZ15G laissent aller la finition d'au sol de voie extérieure de roulement d'embrayage
L'embrayage de série du MZ pré-est lubrifié avec la graisse et est prêt à installer et n'exige aucun entretien de lubrification. Cette série est idéale pour des applications générales. La course externe de la série de MZ-G est finie à la machine.
Caractéristiques d'embrayage de came de série de MZ-G :
| Type | Tailles de trou | Rainure de clavette de trou | Dimension (millimètres) | ||||||
| d | A (largeur hors-tout) | C (largeur globale de course) | B (diamètre global) | F (course intérieure O.D.) | E (identification externe de course.) | D (diamètre de cercle de lancement) | s (profondeur de fil) | ||
| MZ15G | 15 | 5 x 2,3 | 55 | 53 | 68 | 25 | 47 | 58 | 10 |
| MZ17G | 17 | 5 x 2,3 | 63 | 61 | 75 | 28 | 52 | 64 | 10 |
| MZ20G | 20 | 5 x 2,3 | 64 | 62 | 80 | 30 | 55 | 68 | 12 |
| MZ30G-22 | 22 | 8 x 3,3 | 70 | 68 | 100 | 45 | 75 | 88 | 16 |
| MZ30G-25 | 25 | 8 x 3,3 | 70 | 68 | 100 | 45 | 75 | 88 | 16 |
| MZ30G | 30 | 10 x 3,3 | 70 | 68 | 100 | 45 | 75 | 88 | 16 |
| MZ35G | 35 | 10 x 3,3 | 78 | 76 | 110 | 50 | 80 | 95 | 16 |
| MZ45G-40 | 40 | 12 x 3,3 | 87 | 85 | 125 | 60 | 95 | 110 | 16 |
| MZ45G | 45 | 12 x 3,3 | 87 | 85 | 125 | 60 | 95 | 110 | 16 |
| MZ60G-50 | 50 | 14 x 3,8 | 90 | 88 | 155 | 80 | 125 | 140 | 16 |
| MZ60G-55 | 55 | 16 x 4,3 | 90 | 88 | 155 | 80 | 125 | 140 | 16 |
| MZ60G | 60 | 18 x 4,4 | 90 | 88 | 155 | 80 | 125 | 140 | 16 |
| MZ70G-65 | 65 | 18 x 4,4 | 105 | 103 | 175 | 95 | 145 | 162 | 16 |
| MZ70G | 70 | 20 x 4,9 | 105 | 103 | 175 | 95 | 145 | 162 | 16 |
| Type | Tailles de trou | Max. Torque (nanomètre) | Couple d'entrave (nanomètre) | Max. Overrunning Speed (T/MN) | Max. Indexing (CPM) | No. de S.M. de lancement de la taille x des trous Tapped x | Poids net (kilogrammes) | |
| d | Course intérieure | Course externe | ||||||
| MZ15G | 15 | 186 | 0,20 | 1800 | 900 | 150 | 6 x M5 X P0.8 | 1,3 |
| MZ17G | 17 | 215 | 0,20 | 1700 | 800 | 150 | 6 x M5 X P0.8 | 1,7 |
| MZ20G | 20 | 323 | 0,29 | 1600 | 700 | 150 | 6 x M6 X P1.0 | 1,9 |
| MZ30G-22 | 22 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 X P1.25 | 3,2 |
| MZ30G-25 | 25 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 X P1.25 | 3,2 |
| MZ30G | 30 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 X P1.25 | 3,2 |
| MZ35G | 35 | 1080 | 0,49 | 1400 | 300 | 150 | 6 x M8 X P1.25 | 4,4 |
| MZ45G-40 | 40 | 1620 | 0,69 | 1400 | 300 | 150 | 8 x M8 X P1.25 | 6,2 |
| MZ45G | 45 | 1620 | 0,69 | 1400 | 300 | 150 | 8 x M8 X P1.25 | 6,2 |
| MZ60G-50 | 50 | 2110 | 0,98 | 1200 | 250 | 150 | 8 x M8 X P1.25 | 9,5 |
| MZ60G-55 | 55 | 2110 | 0,98 | 1200 | 250 | 150 | 8 x M8 X P1.25 | 9,5 |
| MZ60G | 60 | 2110 | 0,98 | 1200 | 250 | 150 | 8 x M8 X P1.25 | 9,5 |
| MZ70G-65 | 65 | 3040 | 1,27 | 1100 | 250 | 150 | 8 x M8 X P1.25 | 13,1 |
| MZ70G | 70 | 3040 | 1,27 | 1100 | 250 | 150 | 8 x M8 X P1.25 | 13,1 |
