Détails sur le produit:
|
| Nom: | Embrayage à came série MZ | Matériel: | Acier de qualité pour roulements hautement allié GB GCr15 / AISI 52100 |
|---|---|---|---|
| Nom de marque: | Neutral or Customized | Rainure: | Oui, rainure de clavette sur la bague intérieure |
| Gamme de taille: | Alésages de 15 mm à 70 mm | Application: | engrenages, poulies et ensembles d'embrayage. |
| Relubrification: | Oui, la série MZ est livrée pré-lubrifiée avec de la graisse et est prête à être installée | Paquet: | boîte unique ou selon vos besoins |
| Surligner: | Un embrayage de cale miniature de manière,débordant l'embrayage de cale miniature,embrayage de came de série du MZ |
||

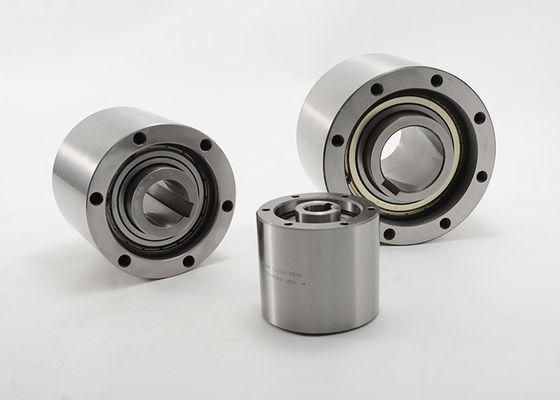

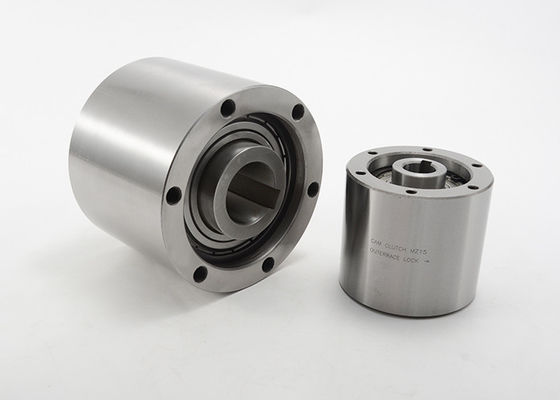

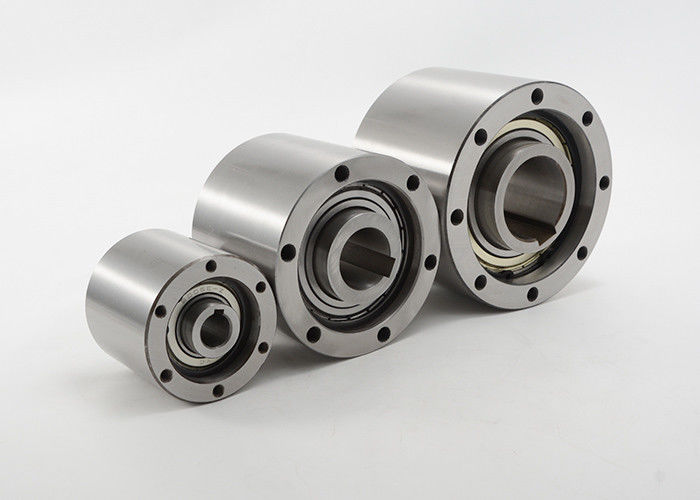

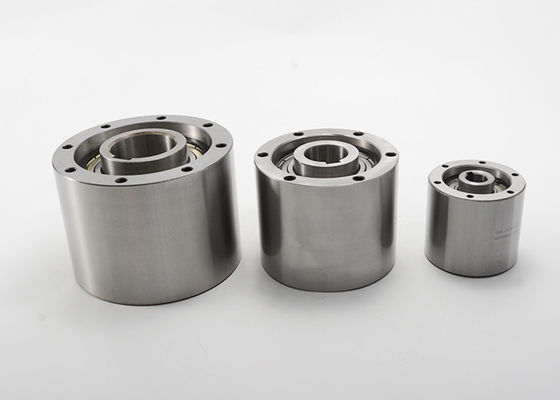

La manière de l'embrayage un de came de série du MZ saisit des incidences de cale débordant l'embrayage
Des produits d'embrayage de came de série du MZ sont conçus pour des applications de dépassement générales. La série du MZ peut être employée dans les applications qui exigent de la course intérieure ou externe d'avoir déborder la capacité. La série du MZ vient pré-lubrifié avec la graisse et est prête à installer. Aucun entretien de lubrification n'est exigé. Cette série est idéale pour des vitesses, des poulies et des ensembles d'embrayage.
Caractéristiques d'embrayage de came de série du MZ :
| Type | Tailles de trou | Rainure de clavette de trou | Dimension (millimètres) | |||||||
| d | B | C | D | E | F | G | s | |||
| MZ15 | 15 | 5 x 2,3 | 62 | 68 | 60 | 58 | 47 | 25 | 5,5 | 10 |
| MZ17 | 17 | 5 x 2,3 | 66 | 75 | 64 | 64 | 52 | 28 | 6,3 | 10 |
| MZ20 | 20 | 6 x 2,8 | 67 | 80 | 65 | 65 | 55 | 30 | 7,6 | 12 |
| MZ30-22 | 22 | 6 x 2,8 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 16 |
| MZ30-25 | 25 | 8 x 3,3 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 16 |
| MZ30 | 30 | 10 x 3,3 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 16 |
| MZ35 | 35 | 10 x 3,3 | 87 | 110 | 85 | 95 | 80 | 50 | 8,7 | 16 |
| MZ45-40 | 40 | 12 x 3,3 | 92 | 125 | 90 | 110 | 95 | 60 | 8,4 | 16 |
| MZ45 | 45 | 14x 3,8 | 92 | 125 | 90 | 110 | 95 | 60 | 8,4 | 16 |
| MZ60-50 | 50 | 14x 3,8 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 16 |
| MZ60-55 | 55 | 16x 4,3 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 16 |
| MZ60 | 60 | 18 x 4,4 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 16 |
| MZ70-65 | 65 | 18 x 4,4 | 105 | 175 | 103 | 162 | 145 | 95 | 8,6 | 16 |
| MZ70 | 70 | 20x 4,9 | 105 | 175 | 103 | 162 | 145 | 95 | 8,6 | 16 |
| Type | Tailles de trou | Rainure de clavette de trou | Max. Torque (nanomètre) | Couple d'entrave (nanomètre) | Max. Overrunning Speed (T/MN) | Max. Indexing (CPM) | No. de S.M. de lancement de la taille x des trous Tapped x | Poids net (kilogrammes) | |
| d | Course intérieure | Course externe | |||||||
| MZ15 | 15 | 5 x 2,3 | 186 | 0,20 | 1800 | 900 | 150 | 6 x M5 X P0.8 | 1,4 |
| MZ17 | 17 | 5 x 2,3 | 215 | 0,20 | 1700 | 800 | 150 | 6 x M5 X P0.8 | 1,8 |
| MZ20 | 20 | 6 x 2,8 | 323 | 0,29 | 1600 | 700 | 150 | 6 x M6 X P1.0 | 2 |
| MZ30-22 | 22 | 6 x 2,8 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 X P1.25 | 3,7 |
| MZ30-25 | 25 | 8 x 3,3 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 X P1.25 | 3,7 |
| MZ30 | 30 | 10 x 3,3 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 X P1.25 | 3,7 |
| MZ35 | 35 | 10 x 3,3 | 1080 | 0,49 | 1400 | 300 | 150 | 6 x M8 X P1.25 | 4,8 |
| MZ45-40 | 40 | 12 x 3,3 | 1620 | 0,69 | 1400 | 300 | 150 | 6 x M8 X P1.25 | 6,2 |
| MZ45 | 45 | 14x 3,8 | 1620 | 0,69 | 1400 | 300 | 150 | 6 x M8 X P1.25 | 6,2 |
| MZ60-50 | 50 | 14x 3,8 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 X P1.25 | 10,2 |
| MZ60-55 | 55 | 16x 4,3 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 X P1.25 | 10,2 |
| MZ60 | 60 | 18 x 4,4 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 X P1.25 | 10,2 |
| MZ70-65 | 65 | 18 x 4,4 | 3040 | 1,27 | 1100 | 250 | 150 | 6 x M8 X P1.25 | 13,2 |
| MZ70 | 70 | 20x 4,9 | 3040 | 1,27 | 1100 | 250 | 150 | 6 x M8 X P1.25 | 13,2 |
