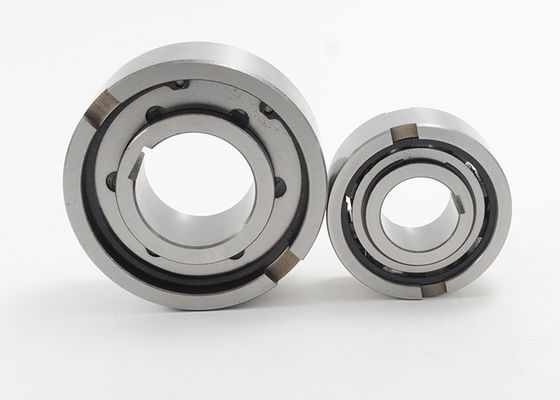

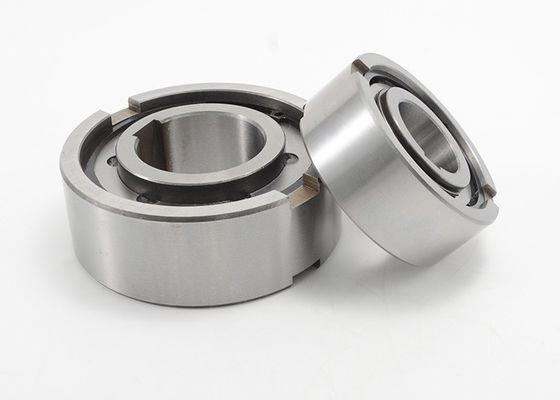

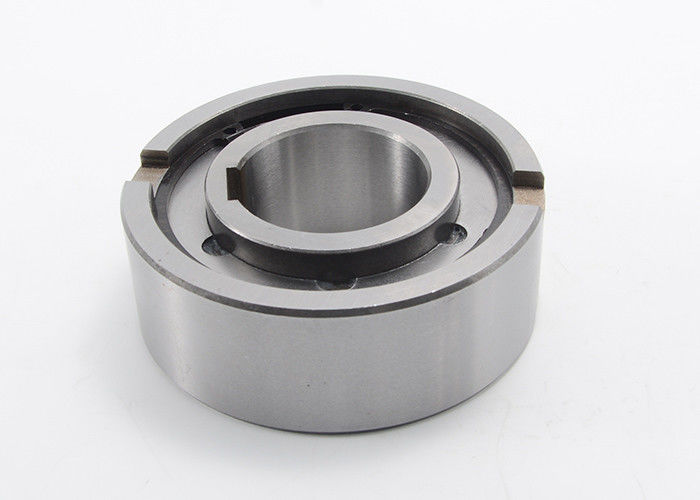

Détails sur le produit:
|
| Nom: | Roulement d'embrayage à roue libre à sens unique | Marque: | Neutre / Personnalisé |
|---|---|---|---|
| Matériel: | Roulement Qualité Acier 52100 | Type d'embrayage: | Embrayage à rampe et à rouleaux |
| Application d'embrayage: | Backstopping, indexation, dépassement | Rainure: | Sur bague intérieure et bague extérieure |
| Lubrification: | huile | Scellage: | Obligatoire |
Un embrayage de cale de manière soutenant l'embrayage requis externe de butée de support de roulement
Dépassement, indexant, support de roulement externe de Backstopping requis, rampe et embrayages de rouleau
ASNU modèle est un type embrayage, non-incidence de rampe et de rouleau soutenue. Des incidences sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage sont exigés.
Le diamètre extérieur nominal est identique comme roulement à billes de la série 63.
Caractéristiques du produit
Un embrayage de manière soutenant des caractéristiques de série d'ASNU :
| Type | Tailles de trou | Keyseats | Dimension (millimètres) | Max. Torque (nanomètre) | Max. Overrunning Speed (T/MN) | Résistance après rodage (Ncm) | Poids net (kilogrammes) | ||||||||
| d | Dn6 | L | D5 | b | t | s | e | f | Course intérieure | Course externe | |||||
| ASNU8 | 8 | 2 x 1 | 35 | 13 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 9,2 | 3300 | 5000 | 1,6 | 0,07 |
| ASNU12 | 12 | 4 x 1,8 | 35 | 13 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 9,2 | 3300 | 5000 | 1,6 | 0,06 |
| ASNU15 | 15 | 5 x 1,2 | 42 | 18 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 24 | 2400 | 3600 | 1,9 | 0,11 |
| ASNU17 | 17 | 5 x 1,2 | 47 | 19 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 39 | 2300 | 3400 | 1,9 | 0,15 |
| ASNU20 | 20 | 6 x 1,6 | 52 | 21 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 62 | 2100 | 3100 | 1,9 | 0,19 |
| ASNU25 | 25 | 8 x 2 | 62 | 24 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 100 | 1700 | 2600 | 5,6 | 0,38 |
| ASNU30 | 30 | 8 x 2 | 72 | 27 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 204 | 1400 | 2200 | 14 | 0,54 |
| ASNU35 | 35 | 10 x 2,4 | 80 | 31 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 306 | 1200 | 1900 | 16 | 0,74 |
| ASNU40 | 40 | 12 x 2,2 | 90 | 33 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 430 | 1100 | 1700 | 38 | 0,92 |
| ASNU45 | 45 | 14 x 2,1 | 100 | 36 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 624 | 1000 | 1600 | 43 | 1,31 |
| ASNU50 | 50 | 14 x 2,1 | 110 | 40 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 810 | 850 | 1350 | 55 | 1,74 |
| ASNU60 | 60 | 18 x 2,3 | 130 | 46 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 1460 | 750 | 1050 | 110 | 2,77 |
| ASNU70 | 70 | 20 x 2,7 | 150 | 51 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 1840 | 600 | 950 | 140 | 4,16 |
| ASNU80 | 80 | 22 x 3,1 | 170 | 58 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 2620 | 550 | 850 | 180 | 6,09 |
| ASNU90 | 90 | 25 x 2,9 | 190 | 64 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 4260 | 500 | 750 | 230 | 8,2 |
| ASNU100 | 100 | 28 x 3,2 | 215 | 73 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 5800 | 450 | 680 | 380 | 12,6 |
| ASNU120 | 120 | 32 x 3,5 | 260 | 86 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 10800 | 370 | 550 | 650 | 22 |
| ASNU150 | 150 | 36 x 3,8 | 320 | 108 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 21300 | 300 | 460 | 1000 | 42 |
| ASNU200 | 200 | - | 420 | 138 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 35600 | 230 | 350 | 2000 | 93 |
