Détails sur le produit:
|
| Nom: | Anneau intérieur usiné | Matériel: | Acier de qualité pour roulements hautement allié AISI52100 |
|---|---|---|---|
| NUMÉRO DE LA PIÈCE.: | MI 10, MI 10 N, MI 12, MI12 N, MI14, MI 14 N, MI 16, MI 16 N, MI 20, MI 20 N, MI 24, MI 24 N | Finition extérieure: | Le neutre a usiné soutenir la surface en acier |
| Pouce/métrique: | Série impériale (de pouce) | Type de construction de base: | Par les anneaux durcis d'au sol de précision |
| Cannelure de lubrification: | Ayez | traitement: | Usiné |
| Surligner: | Course intérieure roulement à billes de chrome,course intérieure MI 10 N roulement à billes,anneau de roulement à rouleaux usiné |
||

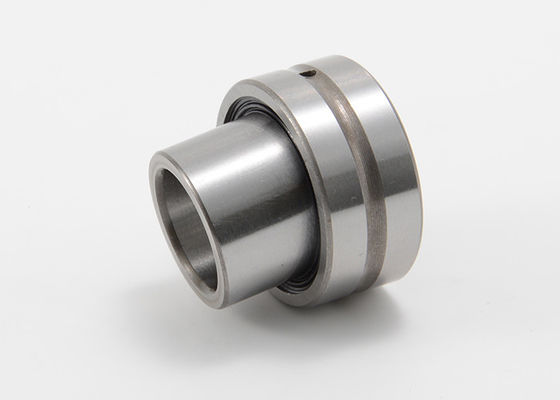

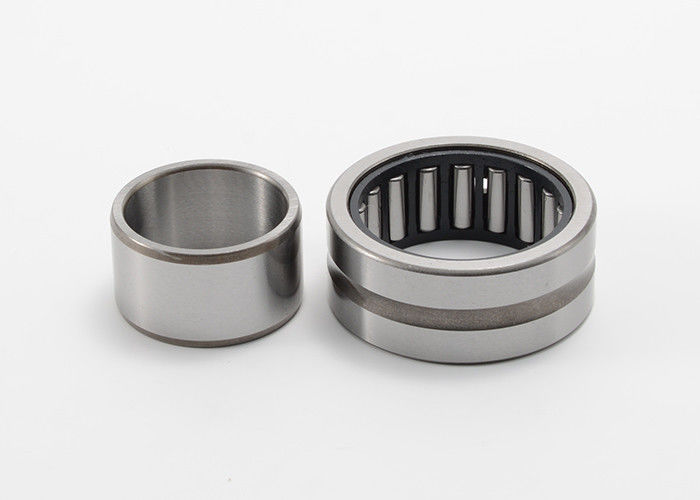

L'acier de chrome a usiné Ring For Needle Bearings intérieur, taille de pouce
Un anneau intérieur usiné est un composant utilisé généralement dans des ensembles des roulements. L'anneau intérieur au sol de précision fournit à un caniveau durci pour les rouleaux une fois utilisé un axe non durci. L'anneau contient un trou d'huile et une cannelure annulaire pour la re-lubrification de l'incidence et peut être employé avec des incidences de CAGEROL et de GUIDEROL ou peut ser d'une bague dans des applications de rapport simples.
Le but d'un anneau intérieur usiné est de fournir une voie lisse et précise pour les éléments de roulement. Il assure l'alignement approprié, réduit le frottement, et permet la transmission efficace du mouvement de rotation ou linéaire. Les résultats de processus de usinage précis dans une finition extérieure de haute qualité et une exactitude dimensionnelle, qui contribue à la représentation et à la longévité globales de l'incidence.
Les anneaux intérieurs usinés sont employés souvent dans divers types d'incidences, y compris des roulements à billes, des roulements à rouleaux, et des roulements à aiguille. Ils sont les composants cruciaux dans les machines et l'équipement à travers différentes industries, telles que l'outillage des véhicules à moteur, aérospatial, industriel, et le transport d'énergie.
Les avantages d'employer un anneau intérieur usiné incluent la capacité porteuse améliorée, l'exactitude de rotation augmentée, et l'usure réduite. L'usinage précis tient compte d'une meilleure répartition des charges, réduit des concentrations de contrainte, et favorise un plus bon fonctionnement de l'incidence.
MOUETTE offre plus de tables d'échange, telles que le mcgill a usiné les anneaux intérieurs, anneaux intérieurs d'ina, anneaux intérieurs de koyo, course intérieure de torrington, anneau intérieur de skf.
Nous offrons la bague intérieure standard et adaptée aux besoins du client, de la qualité 100Cr6 en acier d'incidence de Haut-alliage, l'acier inoxydable 440C.
Caractéristiques intérieures usinées de série de Ring Inch Size MI de roulement à rouleaux :
| Anneau intérieur | (ENNUYÉ DIAMÈTRE) | B (O.D. INTÉRIEUR) | W | H | MAXIMUM DE R. | ||
| Numéro de la pièce. | NOM. | TOL. | NOM. | TOL. | |||
| MI-6 | .3750 | -.0004 | .6245 | -.0004 | 1,010 | 3/32 | .025 |
| MI-6-N | .3750 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-7-N | .4375 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1,010 | 1/8 | .040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-10 | .6250 | -.0004 | .8743 | -.0005 | 1,010 | 1/8 | .040 |
| MI-10-N | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-11-N | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1,010 | 1/8 | .040 |
| MI-12-N | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1,010 | 1/8 | .040 |
| MI-13-N | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-14 | .8750 | -.0005 | 1,1241 | -.0005 | 1,260 | 1/8 | .040 |
| MI-14-N | .8750 | -.0005 | 1,1241 | -.0005 | 1,010 | 1/8 | .040 |
| MI-15 | .9375 | -.0005 | 1,1241 | -.0005 | 1,260 | 1/8 | .040 |
| MI-15-N | .9375 | -.0005 | 1,1241 | -.0005 | 1,010 | 1/8 | .040 |
| MI-16 | 1,0000 | -.0005 | 1,2491 | -.0006 | 1,260 | 1/8 | .040 |
| MI-16-N | 1,0000 | -.0005 | 1,2491 | -.0006 | 1,010 | 1/8 | .040 |
| MI-17 | 1,0625 | -.0005 | 1,3741 | -.0006 | 1,260 | 1/8 | .040 |
| MI-18 | 1,1250 | -.0005 | 1,3741 | -.0006 | 1,260 | 1/8 | .040 |
| MI-18-N | 1,1250 | -.0005 | 1,3741 | -.0006 | 1,010 | 1/8 | .040 |
| MI-19 | 1,1875 | -.0005 | 1,4990 | -.0006 | 1,260 | 1/8 | .060 |
| MI-20 | 1,2500 | -.0005 | 1,4990 | -.0006 | 1,260 | 1/8 | .060 |
| MI-20-N | 1,2500 | -.0005 | 1,4990 | -.0006 | 1,010 | 1/8 | .060 |
| MI-21 | 1,3125 | -.0005 | 1,6240 | -.0006 | 1,260 | 1/8 | .060 |
| MI-21-N | 1,3125 | -.0005 | 1,6240 | -.0006 | 1,010 | 1/8 | .060 |
| MI-22 | 1,3750 | -.0005 | 1,7490 | -.0006 | 1,260 | 1/8 | .060 |
| MI-22-4S | 1,3750 | -.0005 | 1,6240 | -.0006 | 1,260 | 1/8 | .060 |
| MI-23 | 1,4375 | -.0005 | 1,7490 | -.0006 | 1,260 | 1/8 | .060 |
| MI-24 | 1,5000 | -.0005 | 1,7490 | -.0006 | 1,260 | 1/8 | .060 |
| MI-24-N | 1,5000 | -.0005 | 1,7490 | -.0006 | 1,010 | 1/8 | .060 |
| MI-25 | 1,5625 | -.0005 | 1,9989 | -.0007 | 1,260 | 1/8 | .060 |
| MI-25-4S | 1,5625 | -.0005 | 1,8740 | -.0006 | 1,260 | 1/8 | .060 |
| MI-26 | 1,6250 | -.0005 | 1,9989 | -.0007 | 1,260 | 1/8 | .060 |
| MI-26-2S | 1,6250 | -.0005 | 1,9364 | -.0007 | 1,260 | 1/8 | .060 |
| MI-26-N | 1,6250 | -.0005 | 1,9989 | -.0007 | 1,010 | 1/8 | .060 |
| MI-27 | 1,6875 | -.0005 | 1,9989 | -.0007 | 1,260 | 1/8 | .060 |
| MI-28 | 1,7500 | -.0005 | 2,2489 | -.0007 | 1,760 | 3/16 | .060 |
| MI-28-N | 1,7500 | -.0005 | 2,2489 | -.0007 | 1,510 | 3/16 | .060 |
| MI-30 | 1,8750 | -.0005 | 2,2489 | -.0007 | 1,760 | 3/16 | .060 |
| MI-31 | 1,9375 | -.0005 | 2,2489 | -.0007 | 1,760 | 3/16 | .080 |
| MI-32 | 2,0000 | -.0005 | 2,2489 | -.0007 | 1,760 | 3/16 | .080 |
| MI-32-N | 2,0000 | -.0005 | 2,2489 | -.0007 | 1,510 | 3/16 | .080 |
| MI-34 | 2,1250 | -.0006 | 2,4989 | -.0007 | 1,760 | 3/16 | .080 |
| MI-35 | 2,1875 | -.0006 | 2,7489 | -.0007 | 1,760 | 3/16 | .080 |
| MI-36 | 2,2500 | -.0006 | 2,7489 | -.0007 | 1,760 | 3/16 | .080 |
| MI-36-N | 2,2500 | -.0006 | 2,7489 | -.0007 | 1,510 | 3/16 | .080 |
| MI-38 | 2,3750 | -.0006 | 2,9989 | -.0007 | 1,760 | 3/16 | .080 |
| MI-39 | 2,4375 | -.0006 | 2,9989 | -.0007 | 1,760 | 3/16 | .080 |
| MI-40 | 2,5000 | -.0006 | 2,9989 | -.0007 | 1,760 | 3/16 | .080 |
| MI-40-N | 2,5000 | -.0006 | 2,9989 | -.0007 | 1,510 | 3/16 | .080 |
| MI-42 | 2,6250 | -.0006 | 3,2487 | -.0009 | 1,760 | 3/16 | .080 |
| MI-44 | 2,7500 | -.0006 | 3,2487 | -.0009 | 1,760 | 3/16 | .080 |
| MI-46 | 2,8750 | -.0006 | 3,4987 | -.0009 | 2,010 | 1/4 | .080 |
| MI-47 | 2,9375 | -.0006 | 3,4987 | -.0009 | 2,010 | 1/4 | .080 |
| MI-48 | 3,0000 | -.0006 | 3,4987 | -.0009 | 2,010 | 1/4 | .080 |
| MI-48-N | 3,0000 | -.0006 | 3,4987 | -.0009 | 1,760 | 1/4 | .080 |
| MI-50 | 3,1250 | -.0006 | 3,7487 | -.0009 | 2,010 | 1/4 | .100 |
| MI-52 | 3,2500 | -.0006 | 3,7487 | -.0009 | 2,010 | 1/4 | .100 |
| MI-54 | 3,3750 | -.0008 | 3,9985 | -.0009 | 2,010 | 1/4 | .100 |
| MI-56 | 3,5000 | -.0008 | 3,9985 | -.0009 | 2,010 | 1/4 | .100 |
| MI-58 | 3,6250 | -.0008 | 4,2485 | -.0009 | 2,010 | 1/4 | .100 |
| MI-60 | 3,7500 | -.0008 | 4,2485 | -.0009 | 2,010 | 1/4 | .100 |
| MI-62 | 3,8750 | -.0008 | 4,2485 | -.0009 | 2,260 | 1/4 | .100 |
| MI-64 | 4,0000 | -.0008 | 4,9985 | -.0010 | 2,260 | 1/4 | .100 |
| MI-68 | 4,2500 | -.0008 | 4,9985 | -.0010 | 2,260 | 1/4 | .100 |
| MI-72 | 4,5000 | -.0008 | 5,4985 | -.0010 | 3,015 | 1/4 | .100 |
| MI-72-N | 4,5000 | -.0008 | 5,4985 | -.0010 | 2,515 | 1/4 | .100 |
| MI-80 | 5,0000 | -.0010 | 5,9983 | -.0010 | 3,015 | 5/16 | .120 |
| MI-80-N | 5,0000 | -.0010 | 5,9983 | -.0010 | 2,515 | 5/16 | .120 |
| MI-88 | 5,5000 | -.0010 | 6,4983 | -.0010 | 3,015 | 5/16 | .120 |
| MI-88-N | 5,5000 | -.0010 | 6,4983 | -.0010 | 2,515 | 5/16 | .120 |
| MI-96 | 6,0000 | -.0010 | 7,2481 | -.0012 | 3,015 | 5/16 | .120 |
| MI-104 | 6,5000 | -.0010 | 7,7481 | -.0012 | 3,015 | 5/16 | .120 |
| MI-112 | 7,0000 | -.0010 | 8,2481 | -.0012 | 3,015 | 5/16 | .120 |
| MI-120 | 7,5000 | -.0012 | 8,7480 | -.0012 | 3,015 | 5/16 | .120 |
| MI-128 | 8,0000 | -.0012 | 9,2480 | -.0012 | 3,015 | 5/16 | .160 |
Toutes les tailles sont en pouce.
Pour plus d'informations sur soutenir des capacités en dehors de notre norme offrant, svp contact sales@mouettemachinery.com
